Cảm biến đo mức ống thủy là sản phẩm cảm biến đo mức chất lỏng được sử dụng với mục đích chính đó là để đo chính xác mức nước trong bồn chứa, bể chứa.
Việc sử dụng cảm biến đo mức ống thủy này giúp kiểm soát chính xác mức nước có trong bồn chứa, bể chứa.
Các cảm biến đo mức ống thủy này còn được gọi là cảm biến đo mức bypass, cảm biến đo mức dạng từ tính.
Nguyên lý hoạt động của cảm biến đo mức ống thủy
Cảm biến đo mức ống thủy được thiết kế hoạt động dựa trên nguyên lý thông mạch. Được thiết kế với hai buồng, thiết kế có một phao bên trong một buồng được thông với bể. Các phao nổi bên trong buồng này có thể nổi được trong lưu chất, các phao nổi này sẽ chuyển động theo chuyển động của chất lỏng trong bồn chứa, bể chứa khi mức của bồn chứa, bể chứa tăng hoặc giảm.
Bên trong phao nổi này có chứa nam châm và nó được thiết kế liên kết từ tính với phao bên ngoài và thanh ray từ tính.
Dựa vào nguyên lý kể trên, các phao nổi này có thể hoạt động, nó được thiết kế hoạt động theo 2 cách:
Các cảm biến đo mức ống thủy được thiết kế với hai loại chính dựa vào thiết kế của bộ phận hiển thị. Các cảm biến đo mức ống thủy với thiết kế một phao từ bên ngoài được đặt ở trong một ống thủy tinh. Với loại này, các phao từ bên ngoài này sẽ chuyển động lên xuống dựa vào độ cao của mực nước trong bể.

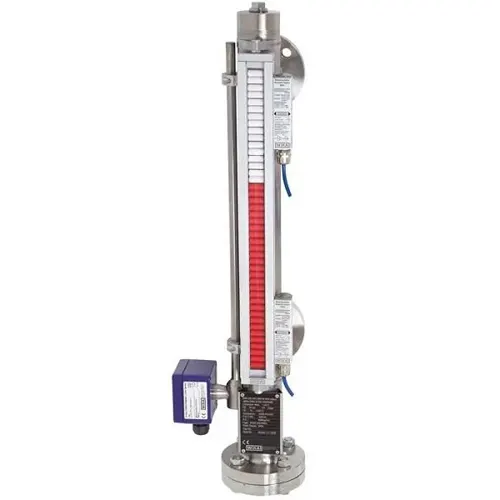

Bên cạnh đó, các cảm biến đo mức ống thủy được thiết kế dạng dải từ tính với hai màu riêng biệt thường là màu đỏ và màu trắng, các dải từ tính hai màu này được lắp đặt bên ngoài buồng phao và được cách ly với buồng đo mức. Với loại cảm biến này, các dải từ tính sẽ thay đổi màu theo mức nước thay đổi trong bể.
Vật liệu cấu tạo của cảm biến đo mức ống thủy
Cảm biến đo mức ống thủy thường được cấu tạo từ các dòng vật liệu đa dạng, các dòng vật liệu được sử dụng để sản xuất cảm biến đo mức ống thủy đó là vật liệu thép không gỉ, vật liệu nhựa PVC, vật liệu nhựa PVDF, vật liệu PTFE.
Đối với từng loại vật liệu cấu tạo cảm biến đo mức dạng ống thủy này nó sẽ có những đặc điểm riêng biệt. Vậy, đặc điểm của từng loại vật liệu cấu tạo cảm biến đo mức dạng ống thủy đó là:
Cảm biến đo mức ống thủy inox
Cảm biến đo mức ống thủy inox này được cấu tạo từ dòng vật liệu inox, thông thường dòng vật liệu inox được sử dụng để cấu tạo cảm biến này là dòng vật liệu inox 316. Đây là một dòng vật liệu thép không gỉ chất lượng cao.
Dòng vật liệu thép không gỉ 316 cho khả năng chống ăn mòn tuyệt đối, loại vật liệu thép không gỉ này thích hợp với hầu hết các loại lưu chất và điều kiện môi trường khắc nghiệt.
Với các sản phẩm cảm biến đo mức ống thủy được cấu tạo từ dòng vật liệu này cho khả năng ứng dụng với các ứng dụng đa dạng, điều kiện khắc nhiệt, độ ẩm cao mà vẫn đảm bảo độ bền cho cảm biến đo mức ống thủy.
Cảm biến đo mức ống thủy nhựa PVC
Sản phẩm nhựa PVC cũng thường được ứng dụng trong sản xuất các sản phẩm cảm biến đo mức ống thủy. Dòng vật liệu nhựa PVC là một dòng vật liệu nhựa nhiệt dẻo kinh tế và linh hoạt. Loại vật liệu nhựa PVC này được ứng dụng rất rộng rãi, nó được sử dụng trong nhiều ứng dụng khác nhau bởi các đặc điểm mà loại vật liệu nhựa này mang lại.
Các vật liệu nhựa PVC này có giá thành rất rẻ và cho khả năng tương thích với một số loại hóa chất, có độ bền ổn định, khả năng cách điện, cách nhiệt tốt.
Cảm biến đo mức ống thủy PVDF
Cảm biến đo mức ống thủy PVDF được cấu tạo từ dòng vật liệu PVDF. Vật liệu cấu tạo cảm biến đo mức ống thủy PVDF có một số các đặc điểm đó là khả năng kháng hóa chất vượt trội, vật liệu này có thể chịu nhiệt độ lên đến 150 độ C.
Bên cạnh đó, các cảm biến đo mức này còn có độ bền cơ học cao, loại vật liệu này có khả năng chịu tải, chịu nén tương đối tốt.
Các cảm biến đo mức ống thủy PVDF có thể tương thích với nhiều ứng dụng đa dạng.
Cảm biến đo mức ống thủy PTFE
Cảm biến mức ống thủy PTFE được cấu tạo từ dòng vật liệu PTFE. Vật liệu PTFE là một loại vật liệu rất linh hoạt, được ứng dụng trong nhiều ngành công nghiệp khác nhau có đặc tính ổn định, bền.
Các cảm biến mức ống thủy được cấu tạo từ dòng vật liệu này cho khả năng kháng hóa chất tuyệt vời, tương thích với nhiều mức nhiệt độ, là vật liệu phi kim loại nên cho khả năng chống ăn mòn tốt.
Các cảm biến mức ống thủy PTFE này cũng tương thích với các ứng dụng trong công nghiệp thực phẩm.
Kết nối của cảm biến đo mức ống thủy
Các cảm biến mức ống thủy được thiết kế với hai kiểu kết nối chính đó là kết nối mặt bích và kết nối ren.
Cảm biến đo mức ống thủy nối bích
Các cảm biến mức ống thủy nối bích tất nhiên cho khả năng kết nối chắc chắn hơn, khả năng chịu áp suất tốt hơn.
Tại các ứng dụng được lắp đặt tại vị trí thành bồn chứa, nên lựa chọn kiểu kết nối mặt bịch để đảm bảo kết nối chắc chắn hơn.
Cảm biến đo mức ống thủy nối ren
Các cảm biến mức ống thủy nối ren được thiết kế với kết nối ren. Các cảm biến đo mức dạng ống thủy này thường được thiết kế lắp đặt dạng lắp đứng với ứng dụng.
Ứng dụng của cảm biến đo mức ống thủy
Ứng dụng của cảm biến mức ống thủy thường được ứng dụng trong các ứng dụng khác nhau, nó thường được ứng dụng trong nhiều ứng dụng khác nhau. Một số các ứng dụng phổ biến của cảm biến mức ống thủy đó là:
Các cảm biến đo mức dạng ống thủy này thường được ứng dụng trong ngành công nghiệp hóa chất.
Bên cạnh đó các cảm biến đo mức dạng ống thủy này cũng được ứng dụng trong ngành công nghiệp hóa dầu.
Cảm biến đo mức dạng ống thủy được ứng dụng nhiều trong khai thác dầu và khí đốt tự nhiên.
Các cảm biến đo mức dạng ống thủy cũng được ứng dụng trong công nghiệp điện năng, thường được ứng dụng tại các nhà máy điện, tại các thiết bị phát điện.
Cảm biến đo mức dạng ống thủy còn được ứng dụng rộng rãi trong các ngành công nghiệp thực phẩm, công nghiệp dược phẩm, nó là một thiết bị có độ an toàn cao khi sử dụng với các ứng dụng yêu cầu vệ sinh an toàn thực phẩm này.
Các cảm biến mức ống thủy cũng được ứng dụng tại các ứng dụng xử lý nước và xử lý nước uống.
Các cảm biến mức ống thủy còn được ứng dụng tại các ứng dụng tại công nghiệp tàu thủy, nồi hơi.
