Giới thiệu cảm biến mức chất lỏng dạng quang

Cảm biến mức chất lỏng dạng quang là thiết bị cảm biến mức có dạng quang. Cảm biến mức chất lỏng dạng quang cho khả năng kiểm soát mức chất lỏng trong bồn chứa, bể chứa tại các mực cụ thể trong bình. Cảm biến mức chất lỏng dạng quang này kiểm soát mức chất lỏng bằng mức cụ thể bằng cách cảm nhận sự hiện diện hoặc vắng mặt của chất lỏng trong các bồn chứa, bề chứa…

Các sản phẩm cảm biến mức chất lỏng dạng quang học có đặc điểm đó là nó có thiết kế nhỏ gọn, giá thành rẻ, tiết kiệm chi phí và có độ tin cậy cao.

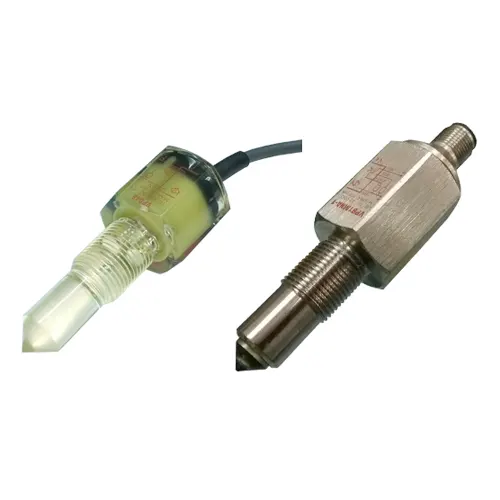

Cảm biến mức chất lỏng dạng quang học
Cảm biến mức chất lỏng dạng quang học

Cấu tạo cảm biến mức chất lỏng dạng quang học

Cảm biến đo mức chất lỏng dạng quang học có cấu tạo bao gồm 3 phần chính: Đèn LED hồng ngoại, bộ thu, lăng kính.

Đèn LED hồng ngoại: là bộ phận có chức năng chính là truyền ánh sáng, chiếu tia sáng, sinh ra một nguồn ánh sáng nhắm mục đích cảm biến.

Bộ thu: Bộ thu của cảm biến đo mức chất lỏng dạng này thường được thiết kế với các chất bán dẫn.

Lăng kính: Lăng kính là bộ phận dạng nón, được thiết kế nằm ngay đầu thiết bị cảm biến đo mưc chất lỏng dạng này. Lăng kính dạng hình nón này có dạng trong suốt.



Hoạt động của cảm biến mức chất lỏng dạng quang học

Cảm biến đo mức chất lỏng dạng quang học là dòng sản phẩm cảm biến đo mức chất lỏng có hoạt động tương đối đơn giản. Các cảm biến đo mức chất lỏng này hoạt động dựa vào các bức xạ hồng ngoại và bức xạ nhìn thấy được.

Cảm biến chất lỏng được thiết kế với một đèn LED hồng ngoại là bộ phận chiếu sáng, bộ phận này được thiết kế có một bộ dò quang điện là một diode quang, phototransistor, quang điện trở. Bộ phận này có chức năng là chiếu tia sáng, Tia sáng sẽ được truyền, chiếu tới lăng kính có dạng hình nón được thiết ở đầu cảm biến. Lăng kính này là bộ phận sẽ tiếp xúc với chất lỏng.

Nếu trong bồn chứa, chất lỏng bao trùm lăng kính này, ánh sáng sẽ bị phản xạ vào chất lỏng và không phản xạ đến máy dò.

Nếu trong bồn chứa, chất lỏng nằm ở dưới mức của cảm biến, ánh sáng sẽ bị phản xạ trở lại máy dò.

Dựa trên nguyên lý này, cảm biến chất lỏng quang học có thể hoạt động. Các bộ thu sau khi cảm nhận được sự thay đổi này sẽ kích hoạt chuyển mạch điện tử bên trong thiết bị để vận hành mạch điều khiển hoặc các cảnh báo ở bên ngoài.

Cảm biến chất lỏng quang học thường được sử dụng với chất lỏng, chất lỏng nhớt, các chất lỏng ăn mòn, nó cũng có thể được sử dụng để đo một số chất rắn.

Hoạt động cảm biến mức chất lỏng dạng quang
Hoạt động cảm biến mức chất lỏng dạng quang

Ưu điểm của cảm biến mức chất lỏng dạng quang học

Cảm biến mức chất lỏng dạng quang học có thiết kế rất nhỏ gọn.

Dạng cảm biến đo mức chất lỏng này không có bộ phận chuyển động.

Các cảm biến đo mức chất lỏng có thiết kế dạng quang học có thể được ứng dụng với các ứng dụng có điều kiện nhiệt độ cao, áp suất cao.

Các cảm biến đo mức chất lỏng dạng này sẽ không bị ảnh hưởng bởi sự nhiễu điện từ.

Là dòng sản phẩm có độ an toàn cao, nó có thể được sử dụng với môi trường dễ cháy nổ.

Cảm biến đo mức chất lỏng này được sử dụng để đo mực nước cụ thể ở trong các bồn chứa, bể chứa.

Cảm biến mức chất lỏng quang học này có giá thành rất rẻ, điều này sẽ giúp tiết kiệm chi phí đầu tư cho hệ thống.

Cảm biến đo mức chất lỏng dạng quang học có độ tin cậy cao, độ chính xác cao khi được sử dụng để đo mực nước cụ thể trong bồn chứa.

Là sản phẩm có độ bền cao, thiết kế tinh vi, tuổi thọ lâu dài.

Ưu điểm cảm biến mức nước dạng quang
Ưu điểm cảm biến mức nước dạng quang

Nhược điểm của cảm biến mức chất lỏng dạng quang học

Cảm biến đo mức chất lỏng có bộ phận đầu dò có thể sẽ bị xói mòn sau thời gian dài sử dụng.

Là dòng cảm biến đo mức chất lỏng có xâm lấn với chất lỏng, nó sẽ tiếp xúc trực tiếp với chất lỏng.

Các cảm biến đo mức chất lỏng dạng này có thể bị ảnh hưởng bởi sự hưng tụ hơi ẩm, làm ảnh hưởng đến độ chính xác của cảm biến.

Nhược điểm cảm biến mức nước dạng quang
Nhược điểm cảm biến mức nước dạng quang

Lắp đặt cảm biến mức chất lỏng dạng quang học

Công tắc mức chất lỏng quang học nên được lắp đặt từ các hướng từ bên cạnh, thành bồn hoặc được lắp đặt từ phía dưới hướng lên để có thể đạt được khả năng đo tốt nhất.

Các cảm biến chất lỏng không nên được lắp đặt từ trên xuống, việc lắp đặt từ trên xuống sẽ gây ảnh hưởng đến việc đọc kết quả của cảm biến mức chất lỏng, nguyên nhân thường là do các chất ngưng tụ bám vào lăng kính của cảm biến.

Một số hướng lắp đặt cảm biến mức chất lỏng dạng quang
Một số hướng lắp đặt cảm biến mức chất lỏng dạng quang

Nếu các chất lỏng có độ nhớt thấp, thì việc lắp đặt cảm biến này hướng xuống dưới vẫn được ứng dụng.

Hoạt động của cảm biến mức chất lỏng dạng quang học này có thể bị ảnh hưởng bởi các bề mặt phản chiếu được đặt trước đầu cảm biến vì vậy nên lắp đặt các cảm biến này cách bề mặt phản chiếu 10mm.

Lưu ý khi đấu nối điện: Không nhúng dây dẫn điện vào chất lỏng, theo thời gian, các chất lỏng có thể sẽ gây ảnh hưởng đến chất lượng của dây, có thể gây hư hỏng dây.

Cẩn thận khi kết nối với các tải, trở kháng tải không được

Yêu cầu hướng lắp đặt cảm biến mức chất lỏng dạng quang
Yêu cầu hướng lắp đặt cảm biến mức chất lỏng dạng quang

Hướng dẫn bảo trì cảm biến mức chất lỏng dạng quang

Vệ sinh cảm biến mức chất lỏng dạng quang:

Nếu lăng kính của cảm biến đo mức chất lỏng có dính các tạp chất, tảo, rêu hoặc tại các vị trí khác cần được làm sạch, hãy làm sạch các bề mặt này bằng các lưu chất gốc cồn. Lưu ý, không sử dụng các dung môi hóa chất có thể làm ảnh hưởng đến đầu đo.

Việc làm sạch lăng kính của cảm biến đo mức dạng quang là rất cần thiết, bởi lăng kính này rất quan trọng trong việc cảm biến chất lỏng của thiết bị này. Việc các tạp chất bám vào lăng kính ảnh hưởng đến sự phản xạ ánh sáng.

Thay thế cảm biến đo mức chất lỏng dạng quang học: Khi các thiết bị này bị lỗi, hỏng hóc việc đơn giản nhất là hãy thay thế một sản phẩm mới, các cảm biến đo mức chất lỏng dạng quang học có giá thành rất rẻ.

Cảm biến mức chất lỏng dạng quang inox
Cảm biến mức chất lỏng dạng quang inox

Xem thêm: Cảm biến siêu âm đo mức
