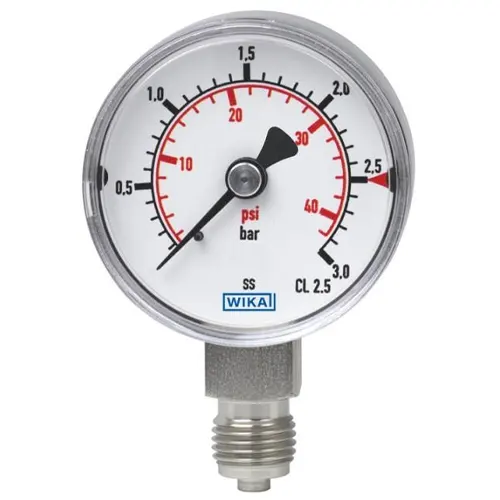

Đồng hồ đo áp suất chân đứng

197.000( Đã có VAT )
Thị trường: 200.000
Tiết kiệm: 3.000 (2%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
GTIN: 8931542230117 Mã: 23011 Danh mục:
Hỗ trợ trực tuyến

Đồng hồ đo áp suất chân đứng

197.000( Đã có VAT )
Thị trường: 200.000
Tiết kiệm: 3.000 (2%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
GTIN: 8931542230117 Mã: 23011 Danh mục:
Hỗ trợ nhanh Zalo

Cập nhật lần cuối ngày 19/07/2023 lúc 10:46 sáng

Đồng hồ đo áp suất chân đứng

Đồng hồ đo áp suất chân đứng là dòng đồng hồ đo áp suất, có số lượng sản phẩm, cũng như mẫu mã và các nhà cung cấp đa dạng nhất trên thị trương hiện nay.

Và cũng là dòng đồng hồ đo áp suất được sử dụng nhiều nhất bởi các khách hàng. Vì lý do dễ dàng lắp đặt, phù hợp với nhiều hệ thống, nhiều không gian làm việc, giá rẻ, cấu tạo đơn giản dễ sửa chữa bảo dưỡng cũng như thay thế,…

Công ty chúng tôi với kinh nghiệm làm việc lâu năm trong lĩnh vực nhập khẩu đồng hồ đo áp suất, luôn sãng sàng cung cấp những thiết bị đo chất lượng giá cả hợp lý của nhiều hãng đồng hồ khác nhau đến từ nhiều quốc gia.

Như đồng hồ đo áp suất Wise (Hàn Quốc), đồng hồ đo áp suất Wika (Đức), đồng Hồ đo áp suất Pro-instrument (Đài Loan), Đồng hồ đo áp suất Kk gauges (Đài Loan),… Với nhiều kích thước mặt khác nahu như 40mm, 50mm, 63mm, 100mm,… và dải đo áp suất phù hợp với tất cả hệ thống đường ống của bạn. Hãy liên hệ qua số điện thoại hoặc Zalo bên dưới màn hình để chúng tôi có thể giúp bạn.

Đồng hồ đo áp suất chân đứng
Đồng hồ đo áp suất chân đứng

Cấu tạo và nguyên lý hoạt động của đồng hồ đo áp suất chân đứng

Trước khi chọn mua hay sử dụng một sản phẩm nhiều khách hàng thường muôn tìm hiểu về cấu tạo và nguyên lý hoạt động của sản phẩm đó để hiểu rõ hơn về sản phẩm mình sẽ mua.

Và đồng hồ đo áp suất chân đứng cũng vậy. Hiểu rõ hơn về sản phẩm sẽ giúp khách hàng dễ dàng hơn trong việc bảo dưỡng, sửa chữa sản phẩm này.

Cấu tạo của đồng hồ đo áp suất chân đứng

Đồng hồ đo áp suất chân đứng được cấu tạo từ các bộ phận chính sau: Vỏ đồng hồ, chân đồng hồ, ống Bourdon, (ngoài ống Bourdon ra thì còn có những loại đồng hồ đo áp suất chân đứng sử dụng màng), mặt hiển thị và kim chỉ, bộ phân truyền chuyển động, và một số chi tiết phụ khác như mặt kính, ốc vít, gioăng làm kín,…

Cấu tạo của đồng hồ đo áp suất chân đứng
Cấu tạo của đồng hồ đo áp suất chân đứng

Vỏ đồng hồ

là bộ phận bảo vệ các chi tiết và cơ cấu bên trong của đồng hồ và góp phần cố định, ghép nối các chi tiết đó lại với nhau.

Vỏ của đồng hồ đo áp suất chân đứng có thể được làm từ nhựa, inox, thép carbon,… tùy vào các hãng sản suất và các dòng đồng hồ. Chất liệu của vỏ đồng hồ cũng tác động đến giá cảu sản phẩm.

Vỏ đồng hồ đo áp suất chân đứng
Vỏ đồng hồ đo áp suất chân đứng

Chân đồng hồ

Chi tiết này các hãng thường chế tạo giống nhau về vật liệu cấu thành thường là đồng thau hoặc inox.

Chân của đồng hồ đo áp suất nói chung và đồng hồ đo áp suất chân đứng nới riêng được thiết kế với hai nhiệm vụ chính đó là kết nối và cố định đồng hồ đo áp suất với lại đường ống.

Nhiệm vụ thứ hai là cho lưu chất trong đường ống đi vào ống Bourdon (hay là cho lưu chất tác dụng lên màng cảm biến áp suất đối với đồng hồ sử dụng màng).

Với các loại đồng hồ khác nhau, chân đồng hồ sẽ có hình dáng và kích thước khác nhau cho phù hợp với loại đồng hồ đó.

Chân đồng hồ đo áp suất
Chân đồng hồ đo áp suất

Ống Bourdon

Ống Bourdon của đồng hồ đo áp suất chân đứng có thể được coi như trái tim của thiết bị đo áp suất này. Khi dòng lưu chất chạy vào ống Bourdon nhờ sự chênh lệch áp suất và tính chất đàn hồi của ống.

Phần đuôi ống dịch chuyển thồng qua kết nối của bộ truyền động mà kéo theo toàn bộ những chi tiết đằng sau. Trải qua quá trình hình thành và phát triển thì hiện tại đang có hai loại ống Bourdon phổ biến, được sử dụng trong các loại đồng hồ đo áp suất, và chúng có thể được chế tạo từ inox hoặc đồng thau.

Ống Bourdon
Ống Bourdon

Mặt hiển thị, kim chỉ thị

Hai chi tiết này hiện nay các hãng đều làm giống nhau. Đều được chế tạo từ vật liệu nhẹ, khó bị oxy hóa ở điều kiện thường, dễ chế tạo và nguồn cung dồi dào. Đó là nhôm. Khác biệt có chăng chỉ là thiết kế của mặt đồng hồ như kích thước, màu sắc kiểu chữ và lô gô của các hãng mà thôi.

Bộ phận truyền chuyển động

Bộ phân truyền và biến đổi chuyển động của đồng hồ đo áp suất chân đứng là một bộ phận rất phức tạp được cấu tạo từ nhiều bộ phận nhỏ được gia công với độ chính xác cao với vật liệu chế tạo là inox hoặc đồng thau. Sau khi tiếp nhận dịch chuyển của ống Bourdon thông qua các cơ cấu đặc biệt và sự ăn khớp bánh răng bộ phận này sẽ truyền chuyển động quay lên trục quay của kim chỉ thị.

Bộ phận truyền chuyển động
Bộ phận truyền chuyển động

Nguyên lý hoạt động của đồng hồ đo áp suất chân đứng

Đồng hồ đo áp suất chân đứng hoạt động thông qua sự dich chuyển và biến đổi vị trí của đuôi ống Bourdon. Mình đã viết rất kỹ phần này ở bài đồng hồ đo áp suất Wika các bạn nhấn vào link để hiểu dõ hơn về nguyên lý hoạt động nhé.

Phân loại đồng hồ đo áp suất chân đừng

Hiện nay có rất nhiều loại đồng hồ đo áp suất chân đứng đang được sử dụng để tiện cho việc lựa chọn sản phẩm của khách hàng mình sẽ giúp các bạn phân loại đồng hồ đo áp suất chân đứng như sau.

Phân loại theo thương hiệu sản xuất

Đồng hồ đo áp suất chân đứng được nhập về Việt Nam từ rất nhiều hãng thuộc nhiều quốc gia khác nhau như: đồng hồ đó áp suất chân đứng Wika, đồng hồ đo áp suất chân đứng Wise, đồng hồ đo áp suất chân đứng Ligi, đồng hồ đo áp suất chân đứng Yamaki,…

Phân loại theo vật liệu chế tạo

Có rất nhiều anh, chị khách hàng khi tìm mua đồng hồ đều mô tả loại đồng hồ mình cần mua bằng vật liệu chế tạo đồng hồ.

Với kinh nghiệm hỗ trợ tư vấn lâu năm và mong muốn hỗ trợ khách hàng được tốt hơn. Mình xin phân loại đồng hồ đo áp suất chân đứng như sau: Đồng hồ đo áp suất chân đứng vỏ thép, đồng hồ đo áp suất chân đứng vỏ inox, đồng hồ đo áp suất chân đứng vỏ thép, đồng hồ đo áp suất chân đứng chân đồng, đồng hồ đo áp suất chân đứng chân inox,…

Phân loại theo dải đo áp suất

Mỗi đồng hồ đo sẽ có một dải đo riêng để phục vụ cho từng hệ thống tốt nhất có thể có những dải đo áp suất phổ biến sau: 0-6bar, 0-10bar, 0-15bar, 0-20bar,0-25bar,…

Ứng dụng của đồng hồ đo áp suất chân đứng

Đồng hồ đo áp suất chân đứng được sử dụng để đo áp suất của các hệ thống máy móc và đường ống nhà xưởng thuộc các lĩnh vực như:

Đo áp suất khí nén, đo áp suất dòng chảy chất lỏng.

Đo áp suất bồn chứa chất lỏng.

Đo áp suất các đường ống dẫn xăng, dầu, khí đốt, nước sạch, nước thải.

Đo áp suất các hệ thống truyển động thủy lực thủy tĩnh trên các máy móc và phương tiện.

Xem thêm: Đồng hồ đo áp suất chân không điện tử

1 đánh giá cho Đồng hồ đo áp suất chân đứng

  1. Avatar of Admin

    Admin (xác minh chủ tài khoản)

    sản phẩm chất lượng cao , nhập khẩu Hàn Quốc

Thêm đánh giá

Tư vấn miễn phí

CÔNG TY CỔ PHẦN KỸ THUẬT VÀ THIẾT BỊ CÔNG NGHIỆP VIVA

  • Địa chỉ: Số 11 Ngách 192/66, đường Lê Trọng Tấn, P. Khương Mai, Q.Thanh Xuân, Tp. Hà Nội.
  • VPDD: Số 20 Ngõ 102 đường Hoàng Đạo Thành, P. Kim Giang, Q. Thanh Xuân, Tp. Hà Nội
  • Mã số thuế: 0110017856
  • Điện thoại: 0965.925.563
  • Email: vangiare.vn@gmail.com
  • Website: https://vangiare.vn
THÔNG SỐ KỸ THUẬT
  • Tên sản phẩm: Đồng hồ đo áp suất chân đứng.
  • Xuất xứ: Đức, Đài loan, Trung Quốc, Hàn Quốc,…
  • Thương hiệu: Wise, Wika, Ligi, Kk gauges,…
  • Dải đo: 0-6bar, 0-10bar, 0-15bar, 0-20bar,0-25bar,…
  • Đường kính mặt: 40mm, 50mm, 63mm, 75mm, 100mm, 150mm,…
  • Vật liệu vỏ: Vỏ thép carbon, inox 304-316, đồng thau,…
  • Vật liệu chân: Inox, đồng thau.
  • Chân ren: 1/8″-9mm, 1/4″-13mm, 3/8″-17mm, 1/2”-21mm
  • Nhiệt độ làm việc: -20 độ C đến 100 độ C (tùy từng sản phẩm).
  • Kiểu đồng hồ: Chân đứng (có dầu, không dầu).
  • Bảo hành 12 tháng.
  • Hãng sản xuất:
  • – Wise. Xem thông tin hãng
  • – Wika. Xem thông tin hãng
