Đồng hồ đo lưu lượng diện tích biến thiên dạng ống kim loại

9.600.000( Đã có VAT )
Thị trường: 9.800.000
Tiết kiệm: 200.000 (2%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
GTIN: 8931542125666 Mã: 12566 Danh mục:
Hỗ trợ trực tuyến

Cập nhật lần cuối ngày 25/12/2023 lúc 02:16 chiều

Giới thiệu về đồng hồ đo lưu lượng diện tích biến thiên dạng ống kim loại

Đồng hồ đo lưu lượng diện tích biến thiên dạng ống kim loại có tên tiếng anh là metal tube rotameter hay còn được gọi là đồng hồ đo lưu lượng tức thời là sản phẩm đồng hồ điện từ được sử dụng để đo lưu lượng của chất lỏng, khí, hoặc hơi nóng.

Dạng đồng hồ này thích hợp cho phép đo lưu lượng trung bình có đường kính nhỏ và tốc độ dòng chảy thấp dưới DN200, hoạt động đáng tin cậy, bảo trì thấp, tuổi thọ của đồng hồ cao, tỷ lệ dòng chảy rộng 10: 1; màn hình tinh thể lỏng lớn hai dòng , Hiển thị lưu lượng tức thời / tích lũy tại chỗ tùy chọn, chỉ báo cảm biến trục đơn với đèn nền, màn hình từ tính không tiếp xúc với lưu chất.

Cấu trúc của đồng hồ đo lưu lượng diện tích biến thiên hoàn toàn bằng kim loại, ( rotameter ) ống kim loại phù hợp với môi trường nhiệt độ cao, áp suất cao và ăn mòn mạnh, nó có thể được sử dụng cho các trường hợp nguy hiểm dễ cháy và nổ, chức năng hiệu chuẩn đa thông số, chức năng khôi phục dữ liệu, sao lưu dữ liệu và bảo vệ ngắt nguồn.

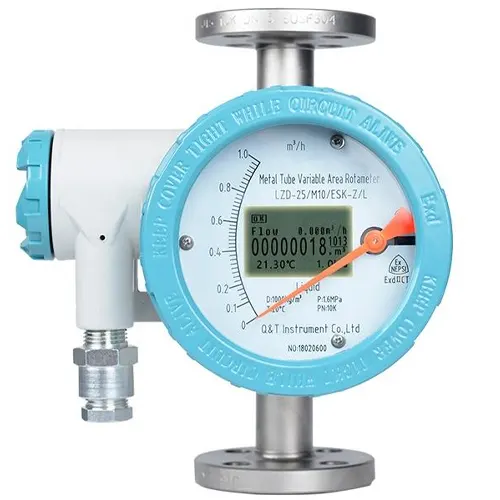

sản phẩm đồng hồ đo lưu lượng diện tích biến thiên dạng ống kim loại
sản phẩm đồng hồ đo lưu lượng diện tích biến thiên dạng ống kim loại

Thông số của đồng hồ đo lưu lượng diện tích biến thiên dạng ống kim loại

  • Phạm vi đo : Nước (20 ℃) ​​1-200000 l / h , khí (20 ℃, 0,1013MPa) 0,03-4000m 3 / h
  • Tỷ lệ thời gian quay đầu: loại tiêu chuẩn 10: 1, loại đặc biệt 20: 1
  • Độ chính xác: Loại tiêu chuẩn cấp 1,5 , loại đặc biệt cấp 1,0
  • Áp suất làm việc: Loại tiêu chuẩn: DN15-DN50 áp suất tối đa 4.0MPa , DN80-DN200 áp suất tối đa 1.6MPa
  • Loại đặc biệt: DN15-DN50 áp lực 25MPa , DN80-DN200 áp lực 16MPa
  • Tổn thất áp suất: 7kPa-70kPa
  • Nhiệt độ trung bình: -80 ℃ – + 200 ℃: PTFE: 0 ℃ -85 ℃
  • Loại nhiệt độ cao: lên đến 400 ° C
  • Độ nhớt làm việc trung bình: <300mPa.s
  • Nhiệt độ môi trường:- 40 ℃ – + 120 ℃
  • Hình thức kết nối: Mặt bích tiêu chuẩn DIN250, ren, hàn
  • Giao diện cáp: M20 * 1.5
  • Nguồn cung cấp: hệ thống hai dây 24VDC tiêu chuẩn 4-20mA (10.8VDC-36VDC), loại AC: 85-265VAC? 50HZ, loại pin: Pin NiMH 3.6V@4AH
  • Ngõ ra cảnh báo: cảnh báo dòng tức thời giới hạn trên hoặc dưới tối đa 100mA
  • Đầu ra xung: đầu ra xung tích lũy, khoảng thời gian tối thiểu 50ms
  • Màn hình tinh thể lỏng: Hiển thị dòng chảy tức thời 0-50000, dải giá trị hiển thị dòng tích lũy: 0-99999999
  • Lớp bảo vệ: IP67 .
metal tube rotameter
metal tube rotameter

Môi trường sử dụng đồng hồ đo lưu lượng diện tích biến thiên dạng ống kim loại

Metal tube rotameter là dòng đồng hồ chuyên dụng được sử dụng trong các hệ thống kỹ thuật cao, các hệ thống nguy hiểm, các hệ thống ăn mòn, áp lực cao, nhiệt độ cao… Có thể kể ra một số ứng dụng tiêu biểu của đồng hồ đo lưu lượng diện tích biến thiên ống kim loại sau:

Đo chất lỏng và khí đốt trong các ngành quốc phòng

Đo hóa chất, các môi trường axit, bazo, kiềm, muối

Đo lưu chất trong các hệ thống điện, dầu khí, luyện kim

Đo lưu chất trong ngành công nghiệp bảo vệ môi trường

Đo lưu chất trong ngành y học và công nghiệp nhẹ…

đồng hồ đo lưu lượng diện tích biến thiên dạng ống kim loại lắp ren
đồng hồ đo lưu lượng diện tích biến thiên dạng ống kim loại lắp ren

Hướng dẫn lắp đặt và cài đặt đồng hồ đo lưu lượng diện tích biến thiên dạng ống kim loại

Lưu ý khi lắp đặt đồng hồ đo lưu lượng diện tích biến thiên dạng ống kim loại

Có hai hướng lắp đặt đồng hồ đo lưu lượng tức thời là: Lắp đặt theo chiều ngang và lắp đặt theo chiều dọc. Cài đặt theo chiều ngang được chia thành trái vào và phải ra ngoài, phải vào và trái ra. Việc lắp đặt theo chiều dọc được chia thành từ trên vào và dưới ra, dưới vào và từ trên ra.

Nếu chúng ta lắp đặt cho lưu chất bẩn thì cần một bộ lọc được lắp đặt ở phía trên của đồng hồ. Khi sử dụng rotameter ống kim loại cho chất lỏng có thể chứa tạp chất từ ​​tính thì nên lắp đặt bộ lọc từ tính ở phía trước đồng hồ. Để giữ cho phao và ống sạch sẽ, đặc biệt là đối với các đồng hồ có đường kính nhỏ, độ sạch của lưu chất dễ ảnh hưởng đến giá trị đo.

đồng hồ đo lưu lượng diện tích biến thiện dạng ống kim loại nằm ngang
đồng hồ đo lưu lượng diện tích biến thiện dạng ống kim loại nằm ngang

Cài đặt đồng hồ đo lưu lượng diện tích biến thiên dạng ống kim loại

Cài đặt dòng chảy xung

Đối với xung động của dòng chảy thì nên thay đổi vị trí đo hoặc hệ thống đường ống phải được khắc phục sự rung động. Chẳng hạn như thêm một bình đệm. Nếu đồng hồ tự dao động thì là do áp suất khí quá thấp trong quá trình đo, van ngược của thiết bị không được mở hoàn toàn, van điều chỉnh không được lắp đặt ở cuối của thiết bị… Chúng ta nên cải thiện tình trạng đó hoặc có thể lắp một giảm chấn ở trên hệ thống.

Cài đặt phạm vi mở rộng

Nếu phạm vi lưu lượng cần thiết để đo rộng và phạm vi vượt quá 10, có thể đặt hai van phao có kích thước và trọng lượng khác nhau trong một đoạn ống. Khi tốc độ dòng chảy nhỏ, hãy lấy số đọc của van phao nhỏ và lấy số đọc của van phao lớn sau khi phao lên đến đỉnh. Có thể mở rộng thành 50-100.

sản phẩm đồng hồ đo lưu lượng diện tích biến thiên dạng ống kim loại nối clamp
sản phẩm đồng hồ đo lưu lượng diện tích biến thiên dạng ống kim loại nối clamp

Xả khí dư thừa trong sản phẩm đồng hồ đo lưu lượng diện tích biến thiên dạng ống kim loại

Đồng hồ đo lưu lượng tức thời có đầu vào và đầu ra không nằm trên một đường thẳng nên được sử dụng cho chất lỏng. Hãy chú ý xem có bất kỳ khí dư nào trong vỏ hay không, đó là phần đóng mở van phao bên ngoài. Chúng ta cần xả hết khí đường ống. Điều này quan trọng hơn đối với các đồng hồ có đường kính nhỏ làm sai lệch kết quả đo của đồng hồ.

Thực hiện chuyển đổi cần thiết cho giá trị luồng

Trừ khi đồng hồ được nhà sản xuất tùy chỉnh đặc biệt theo các thông số trung bình như tỷ trọng và độ nhớt, tốc độ dòng chảy của đồng hồ đo chất lỏng thường được hiệu chuẩn bằng nước và đồng hồ khí được hiệu chuẩn bằng khí. Khi mật độ chất lỏng, áp suất khí và nhiệt độ lưu chất vận hành không phù hợp với hiệu chuẩn, các chuyển đổi cần thiết phải được thực hiện. Công thức và phương pháp chuyển đổi được trình bày chi tiết trong sách hướng dẫn của từng nhà sản xuất đồng hồ.

đồng hồ đo lưu lượng diện tích biến thiên dạng ống kim loại mặt bích
đồng hồ đo lưu lượng diện tích biến thiên dạng ống kim loại mặt bích

Mua sản phẩm đồng hồ đo lưu lượng diện tích biến thiên dạng ống kim loại ở đâu?

Sản phẩm đồng hồ đo lưu lượng diện tích biến thiên dạng ống kim loại là sản phẩm đặc chủng và rất hiếm tình trạng có sẵn trong Việt Nam. Quý khách hàng có thể liên hệ trực tiếp với Công ty cổ phần kỹ thuật và thiết bị công nghiệp Viva để được tư vấn về các sản phẩm đồng hồ đo lưu lượng tức thời hiện nay.

Công ty chúng tôi cam kết cung cấp các sản phẩm metal tube rotameter chính hãng, nhập khẩu trực tiếp, giá thành rẻ nhất, bảo hành 12 tháng, giấy tờ chứng chỉ đầy đủ, thời gian giao hàng nhanh.

Quý khách hàng có thể tham khảo thêm sản phẩm đồng hồ đo lưu lượng khí nén của công ty chúng tôi.
