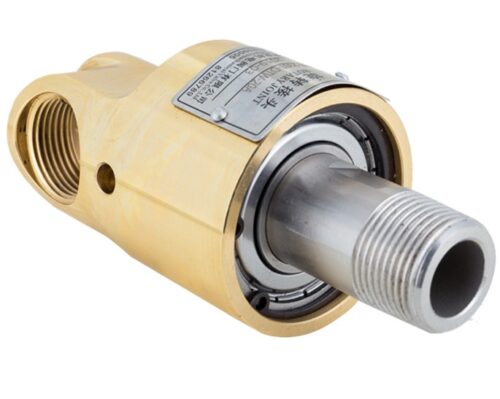

Khớp nối xoay là gì?

Khớp nối xoay hay khớp nối quay là phụ kiện khớp nối ống với máy có khả năng quay theo máy còn đầu kết nối với ống vẫn đứng im. Nó có cấu tạo bởi hệ thống vòng bi quay dùng để kết nối chi tiết máy với ống hoặc cũng có thể được sử dụng để bảo vệ quá tải máy.

Khớp nối xoay
Khớp nối xoay

Ứng dụng của khớp nối xoay

1. Sản xuất giấy: lắp đặt trong các thiết bị xử lý giấy khác nhau, chẳng hạn như xi lanh sấy , bóng hấp , máy tráng , máy cán của máy giấy.

2. Sản phẩm sợi: sử dụng trong dệt, sợi hóa học, in và nhuộm, ngành công nghiệp kéo sợi gai dầu, chẳng hạn như máy tinh chế và tẩy trắng ga trải giường , máy đánh bóng , máy giặt phẳng, máy sấy chân không , thiết bị ép chính xác, máy ủi khăn , điều hòa, in vải và thiết bị sấy nhuộm. Các thiết bị chế biến liên quan đến sản phẩm sợi hóa học…

3. Cao su và chất dẻo: máy cán , máy đùn trục vít , máy trộn , máy nhào , máy quay và máy cán, máy lưu hóa trống tự động và máy lưu hóa phẳng cho cao su, máy ép phun , máy trộn bên trong , máy tạo bọt , máy tạo tấm, máy nghiền mở , máy sấy, máy vải đánh vecni, máy làm giấy vecni…

4. Da: da nhân tạo và da tổng hợp các thiết bị chế biến và sản xuất da nhân tạo và da tổng hợp: máy phủ , máy dệt nguyên bản, máy giặt mịn , máy ép trục lăn nóng , thiết bị sấy khô trục lăn…

5. In ấn: máy in offset và in ống đồng quay , thiết bị sấy nhiều lớp, máy trộn…

6. Hóa chất và dược phẩm: máy sấy hình trống hình trụ, thiết bị thử cán, máy nghiền bi, máy ép, thiết bị nâng và ép điện cực cho lò canxi cacbua…

7. Thực phẩm: Ngũ cốc, thiết bị làm khô thực phẩm, máy nhào trộn , máy xả, thiết bị nghiền cán, thiết bị sấy quay…

8. Sản xuất thép, kim loại và hợp kim: máy đúc liên tục, máy nắn thép tấm nóng, kéo dây, máy cán, thiết bị cán chính xác cao, máy đùn, máy cán , thiết bị cán dây và ống, máy bốc xếp, máy mài…

9. Thiết bị điện: nước đôi làm mát bên trong máy phát điện làm mát roto, thiết bị xử lý dây và cáp.

10. Thuốc lá: máy sấy.

11. Vật liệu xây dựng: thiết bị gia công, thiết bị kiểm tra, máy dập nổi, máy in rãnh đáy và máy ép nóng chế biến gỗ cho giấy dán tường nhựa, máy tạo tấm cho các sản phẩm amiăng, thiết bị chế biến các sản phẩm nút chai .

12. Sản xuất máy móc: máy ép thủy lực, thiết bị liên quan đến khí nén-thủy lực, máy ép trục vít để làm mát , thiết bị kẹp cho thiết bị đột dập và rèn, thiết bị giảm đường kính, thiết bị cuộn cho ống mềm, và cơ cấu bàn xoay, Thiết bị mài, thiết bị chân không, máy doa , thiết bị bôi trơn và làm mát máy công cụ kết hợp .

13. Công nghiệp thủy tinh: thùng cấp liệu.

14. Địa chất: giàn khoan khai thác dầu mỏ hoặc khoáng sản khác.

khớp nối xoay 5
khớp nối xoay 5

Hướng dẫn lựa chọn khớp nối xoay

Các dạng chính

Đối với kiểu một chiều

Khớp quay có dạng được lắp ở hai đầu tang trống, chất lỏng đi vào từ đầu này và thải ra từ đầu kia, không cần dùng ống dẫn bên trong.

Một khớp quay được lắp ở một đầu của trống, đồng thời chất lỏng được đưa vào và xả ở đầu này, và chuyển động quay của ống bên trong so với trống là tĩnh.

Loại dòng hai chiều

Ống bên trong cố định

Điểm khác biệt so với loại trước là các loại ống siphon được lắp vào thùng phuy để xả nước ngưng, loại này chủ yếu dùng cho loại hơi.

Kiểu quay ống trong

Loại này dùng cho cơ cấu mà ống trong tương đối cố định chạy đồng bộ với tang, lúc này lưu chất được đưa vào bằng ống trong. và thải ra ngoài bằng ống ngoài. Xi phông chạy đồng bộ với trống được lắp bên trong trống để xả nước ngưng, loại này chủ yếu dùng cho hơi.

Khớp nối xoay 4

Lựa chọn

Lựa chọn loại khớp nối Khi chọn một loại khớp nối, cần xem xét các mục sau.

① Kích thước và bản chất của mômen truyền yêu cầu, các yêu cầu đối với chức năng đệm và giảm rung, liệu cộng hưởng có thể xảy ra hay không.

② Dịch chuyển tương đối của hai trục do lỗi chế tạo và lắp ráp, tải trọng trục và biến dạng giãn nở nhiệt, và chuyển động tương đối giữa các bộ phận.

③ Kích thước và phương pháp lắp đặt cho phép cũng như không gian vận hành cần thiết để dễ dàng lắp ráp, điều chỉnh và bảo trì. Đối với các khớp nối lớn, cần có thể tháo rời và lắp ráp trong điều kiện trục không cần chuyển động dọc trục.

Ngoài ra, môi trường làm việc, tuổi thọ sử dụng và các điều kiện như bôi trơn, làm kín và tính kinh tế cũng cần được xem xét, sau đó nên chọn loại khớp nối phù hợp có tham khảo các đặc tính của các loại khớp nối khác nhau.

Khớp nối xoay 3
Khớp nối xoay 3

Bảo dưỡng khớp nối xoay

1. Trống khớp quay và bên trong đường ống phải được giữ sạch sẽ. Cần đặc biệt chú ý đến thiết bị mới và nếu cần thiết thì nên bổ sung một bộ lọc để tránh hiện tượng mòn ở khớp quay do vật lạ gây ra.

2. Máy lâu ngày không sử dụng sẽ bị đóng cặn và rỉ sét bên trong khớp quay, khi sử dụng lại các bạn chú ý có thể xảy ra hiện tượng kẹt hoặc nhỏ giọt.

3. Nếu có thiết bị phun dầu, vui lòng bơm dầu thường xuyên để đảm bảo độ bền của ổ trục khớp quay.

4. Khớp quay của môi chất lỏng cần được làm nóng dần dần để tránh thay đổi nhiệt độ đột ngột.

5. Kiểm tra tình trạng mài mòn và sự thay đổi độ dày của bề mặt làm kín (độ mòn bình thường là 5-10mm), quan sát đường ma sát của bề mặt làm kín để xem có điểm nào không liên tục hoặc vết xước không, nếu có thì nên được thay thế ngay lập tức.

6. Khớp quay cần được xử lý cẩn thận, tuyệt đối không được va đập để không làm rơi rớt các bộ phận của khớp.

7. Nghiêm cấm các vật lạ xâm nhập vào bên trong khớp quay.

8. Khớp quay không được chạy không tải trong thời gian dài.

Liên hệ ngay 0965 925 563 để mua khớp nối xoay giá rẻ nhất.
