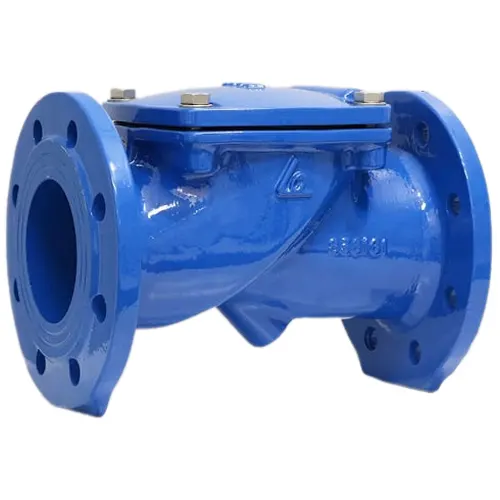

Van 1 chiều lá lật Shinyi RDCV

200.000( Đã có VAT )
Thị trường: 300.000
Tiết kiệm: 100.000 (33%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
GTIN: 8931542941464 Mã: 94146 Danh mục: ,
Hỗ trợ trực tuyến

Cập nhật lần cuối ngày 12/06/2024 lúc 05:31 chiều

Van 1 chiều lá lật Shinyi RDCV được sử dụng để chống lại dòng chảy ngược, chúng chỉ cho phép dòng chảy trong đường ống chảy theo một hướng, chặn khi dòng chảy lưu thông theo hướng ngược lại. Thiết kế dạng lá lật, với thiết kế đĩa nằm nghiêng 45 độ, tối ưu việc đóng mở, hành trình ngắn, giảm búa nước. Mã van 1 chiều Shinyi này có cấu trúc bằng vật liệu gang cầu, đĩa gang bọc cao su, kết nối mặt bích, kích thước đa dạng từ DN50 đến DN600.

Thông số kỹ thuật van 1 chiều lá lật Shinyi RDCV

  • Model: RDCV.
  • Thiết kế: Van 1 chiều lá lật.
  • Kích thước kết nối: DN50 – DN600.
  • Vật liệu cấu tạo thân: Gang cầu.
  • Vật liệu đĩa: Thép bọc cao su EPDM.
  • Kiểu kết nối: Kết nối mặt bích.
  • Tiêu chuẩn bích: BS 4504, DIN 2632, DIN 2633.
  • Nhiệt độ làm việc: -10 – 80 độ C.
  • Áp suất làm việc: 10 bar, 16 bar, 25 bar.
  • Ứng dụng: Nước.
  • Thương hiệu: Shinyi.
  • Xuất xứ: Đài Loan.
  • Sản xuất: Việt Nam.

Vật liệu cấu tạo van 1 chiều lá lật Shinyi RDCV:

  • (1) Thân van: Gang cầu – ASTM A536/EN GJS 500-7.
  • (2) Gioăng nắp: Cao su  – NBR.
  • (3) Đĩa: Thép bọc cao su – ASTM 283M + EPDM.
  • (4) Nắp van: Gang cầu – ASTM A536/EN GJS 500-7.
  • (5) Bu lông: Thép mạ kẽm – ASTM A105.
  • (6) Long đen: Thép carbon – ASTM 1045.
  • (3-1) Trục: Thép – ASTM 1045.
  • (3-2) Đệm: Cao su – EPDM.
  • (3-3) Renforcement fabric: Nhựa – Nylon.
  • (3-4) Disc plate: Thép carbon – ASTM 283M.

Giải thích model van 1 chiều lá lật Shinyi RDCV:

  • (1) Mã loại van: “RDC” – Mã van 1 chiều lá lật – Rubber Disc Check Valve.
  • (2) Thiết kế: “V” – Loại tiêu chuẩn – Standard Type.
  • (3) Kích thước kết nối: “0050” – “0600”, tương đương kích thước kết nối DN50 – DN600.
  • (4) Mặt bích và áp lực: “10” = PN10, “16” = PN16, “25” = PN25, “1K” = JIS 10K, “A1” = ANSI 150-LB.
  • (5) Vật liệu cấu tạo: “D2”, vật liệu cấu trúc là gang cầu.
  • (6) Màu sơn phủ: “B” = Blue (màu xanh), “R” = Red (màu đỏ).

Catalog van 1 chiều lá lật Shinyi RDCV:

Catalog van 1 chiều lá lật Shinyi RDCV
Catalog van 1 chiều lá lật Shinyi RDCV

Đặc trưng thiết kế van 1 chiều lá lật Shinyi RDCV

  • Thiết kế van dạng lá lật: Thiết kế van dạng lá lật, đĩa lật cố định bằng bản lề, chuyển động tự do, ngăn chặn dòng chảy ngược.
  • Thân van gang cầu: Thân van 1 chiều lá lật Shinyi RDCV được cấu trúc bằng vật liệu gang cầu chất lượng cao ASTM A536/EN GJS 500-7. Cấu trúc thân tiêu chuẩn, độ dày thành lớn, đảm bảo bền bỉ, chịu lực. Toàn thân van được sơn phủ epoxy chất lượng cao, độ dày lớp phủ từ 250 – 300μm.
  • Đĩa lật 45 độ gang bọc cao su: Cấu trúc đĩa gang ASTM 536 bao bọc bên ngoài bằng cao su EPDM, thiết kế dạng đĩa lật cố định với một chốt bản lề, đĩa nằm nghiêng góc 45 độ.
  • Nắp van gang cầu: Nắp van 1 chiều lá lật Shinyi RDCV cấu trúc bằng gang cầu cũng được sơn phủ epoxy bảo vệ. Nắp tháo rời được nhờ liên kết bu lông (thép mạ kẽm).
  • Bích nối tiêu chuẩn: Bích kết nối dạng RF – bích có gờ. Kích thước, thông số bích theo tiêu chuẩn DIN, JIS, BS, ISO…
Van 1 chiều lá lật gang Shinyi Đài Loan
Van 1 chiều lá lật gang Shinyi Đài Loan

Đặc trưng nổi bật van 1 chiều lá lật Shinyi RDCV

  • Đóng mở hoàn toàn tự động: Thuộc dòng van 1 chiều lá lật, thực hiện ngăn chặn dòng chảy ngược dựa vào chính áp lực của dòng chảy và trọng lượng của đĩa. Vì vậy, dòng van 1 chiều lá lật Shinyi RDCV này cho phép vận hành hoàn toàn tự động, không cần sự tác động bên ngoài của con người, do đó, đảm bảo độ chính xác cao hơn, khả năng điều khiển đáng tin cậy.
  • Cơ chế đĩa lật 45 độ: Cấu trúc đĩa lật nằm góc 45 độ, cho phép hành trình của đĩa ngắn hơn, thời gian đĩa đóng nhanh chóng. Thiết kế 45 độ cũng giúp giảm thiểu khả năng búa nước trong quá trình đóng van.
  • Nhiều tiêu chuẩn kết nối khác nhau: Van 1 chiều lá lật Shinyi RDCV kết nối bích, thiết kế nhiều tiêu chuẩn khác nhau, đảm bảo tương thích với các hệ thống ống, tiêu chuẩn bích nối khác nhau. Khả năng tương thích tốt, quy trình lắp đặt diễn ra chính xác, nhanh chóng, kết nối tin cậy, không rò rỉ.
  • Cấu trúc đĩa đóng kín: Cấu trúc đĩa dạng đĩa gang bọc cao su EPDM chất lượng cao. Cấu trúc đĩa này đồng thời tạo thành một gioăng đệm làm kín khi đĩa đóng, giúp đĩa đóng kín hơn, ngăn chặn rò rỉ.
  • Hoạt động êm, giảm tiếng ồn: Thiết kế đĩa gang bọc cao su, khi đĩa đóng, va đập với thân van sẽ giảm thiểu tiếng ồn hơn, nên hoạt động của van sẽ êm hơn.
  • Đĩa bền, chống ăn mòn: Cấu trúc đĩa bọc cao su cũng đảm bảo độ bền, chống ăn mòn rất tốt nhờ vật liệu cao su EPDM bảo vệ đĩa tuyệt đối.
  • Bảo vệ bề mặt tốt: Van 1 chiều lá lật Shinyi RDCV được bao phủ hoàn toàn cả trong và ngoài bằng sơn phủ epoxy hai thành phần chất lượng cao, chống ăn mòn. Độ dày của lớp sơn phủ từ 250 – 300μm.
  • Bảo trì thuận tiện: Thiết kế van rất đơn giản, cấu trúc ít thành phần, ít chi tiết, nắp van tháo rời được, cho phép vệ sinh, làm sạch, bảo trì, thay thế dễ dàng.
  • Thiết kế tiêu chuẩn: Thiết kế tuân thủ tiêu chuẩn BS EN 1074-3, khoảng cách hai mặt bích tiêu chuẩn: BS EN 558-1 Table 1 Series 10 / ASME B16.10, BS EN 1074-1, kết nối tiêu chuẩn BS EN 1092-2 / ISO 7005-2 / ASME B16.42 / JIS B2220.
Van 1 chiều lá lật gang nối bích Shinyi
Van 1 chiều lá lật gang nối bích Shinyi

Thông tin liên hệ:

  • CÔNG TY CỔ PHẦN KỸ THUẬT VÀ THIẾT BỊ CÔNG NGHIỆP VIVA
  • Hotline: 0965925563.
  • Zalo: 0965925563.
  • Email: Vangiare.vn@gmail.com

Xem thêm: Van 1 chiều đồng Shinyi SWBT

1 đánh giá cho Van 1 chiều lá lật Shinyi RDCV

  1. Avatar of An

    An

    Loại lá lật, chất lượng tốt, giao hàng nhanh, cẩn thận

Thêm đánh giá
