Cập nhật lần cuối vào ngày 04/07/2023 lúc 11:42 sáng
Van bi ba ngã hay còn được gọi là van bi ba cửa, van bi ba cổng, là dòng van bi có thiết kế 3 cổng kết nối với đường ống, dòng van bi này được dùng để chuyển hướng, phân nhánh hoặc trộn dòng chảy của hệ thống đường ống, van có 1 cổng đóng 2 cổng mở đối với dòng phân nhánh hoặc 3 cổng mở đối với dòng phân nhánh.
Van điều khiển dòng chảy nhờ viên bi được khoét lỗ trong van, viên bi này sẽ được điều khiển góc độ theo các góc khác nhau để điều chỉnh dòng chảy.
Dòng van bi ba ngã đa dạng mẫu mã và chủng loại, nó được chế tạo từ nhiều dòng vật liệu ví dụ như inox, đồng, gang, nhựa, thép và dòng van này được thiết kế sử dụng các kiểu điều khiển như điều khiển tay gạt, dạng điều khiển tay gạt này rất phổ biến đối với dòng van bi, ngoài ra còn có điều khiển khí nén và điều khiển điện được dùng phổ biến trong các hệ thống tự động.
Van bi ba ngã được ứng dụng rộng rãi tại các hệ thống lắp đặt nhiều đường ống phức tạp, dòng van này được ứng dụng và sử dụng nhiều trong hệ thống của các ngành công nghiệp như công nghiệp thực phẩm, công nghiệp hóa dầu, hay trong các hệ thống cấp thoát nước…
Vật liệu chế tạo van: Inox 304, inox 316, nhựa UPVC, nhựa CPVC, gang, thép…
Gioăng làm kín: PTFE.
Kích thước van: DN15 – DN200.
Kiểu kết nối: Kết nối ren, kết nối bích, clamp.
Bộ điều khiển: Tay gạt, khí nén, điện..
Áp suất làm việc: 16bar, 25bar.
Nhiệt độ làm việc: ~200 độ C.
Xuất xứ: Hàn Quốc, Nhật Bản, Đài Loan, Trung Quốc…
Thân van: Thân van bi được thiết kế ba cổng kết nối với ba đầu đường ống ở các góc 90 độ và 180 độ, phần thân van có thể được thiết kế kết nối ren hoặc kết nối bích và được cấu tạo từ các dòng vật liệu là inox, gang, đồng, thép, nhựa…
Trục van: Trục van bi sẽ được kết nối với bộ truyền động và viên bi, để điều khiển hoạt động của viên bi.
Bi van: Bi van thường làm bằng dòng vật liệu inox, bi van được thiết kế theo dạng T-port tức là lỗ khoét dạng chữ T, hoặc L – Port lỗ khoét dạng chữ L hai dòng này sẽ tạo chức năng khác nhau cho van.
Bộ truyền động: Bộ truyền động van bi 3 ngã được thiết kế ở dạng tay gạt đối với dòng van cơ và bộ điều khiển khí nén và bộ điều khiển điện đối với dòng van tự động.
Gioăng làm kín: Gioăng làm kín của van bi ba ngã là các vòng đệm được cấu tạo từ vật liệu cao su thông thường là cao su PTFE hoặc EPDM…
Van bi ba ngã sẽ điều hướng của lỗ viên bi để điều chỉnh hoạt động của van. Việc điều hướng của viên bi này sẽ dựa vào trục van được kết nối với bộ truyền động.
Khi tác động lên bộ truyền động ví dụ như tay gạt ( xoay tay gạt ) theo một góc nhất định thì tay gạt này sẽ truyền lực mô men xoắn làm xoay trục van được kết nối với viên bi, do đó có thể điều chỉnh góc độ của viên bi. Tùy vào dạng viên bi mà việc chuyển hướng và phân nhánh hệ thống sẽ khác nhau:
Viên bi dạng T-port này sẽ giúp cho dòng van này vừa có thể điều hướng mà vừa có thể phân nhánh dòng chảy trong hệ thống. Nó cho khả năng đóng 1 cổng và mở 2 cổng với mục đích điều hướng hoặc mở cả 3 cổng với mục đích phân nhánh dòng chảy chảy theo 2 hướng.
Viên bi dạng L-port cho phép điều khiển 1 cổng đóng và 2 cổng mở khi điều khiển hoạt động của viên bi.
Nó có thể hạn chế dòng chảy hoàn toàn.
Nó có thể được ứng dụng để trộn hai dòng chảy khác nhau từ nguồn khác nhau, lúc này van sẽ có dạng là hai cổng vào và một cổng ra.
Van được dùng để chuyển hướng dòng chảy trong hệ thống, nó có thể chuyển hướng giữa 3 nhánh đường ống.
Van có thể sử dụng để phân nhánh dòng chảy từ một nhánh thành hai nhánh, lúc này van bi sẽ ở trạng thái 3 cổng cùng mở trong đó 1 cổng vào và 2 cổng ra.
Van có thiết kế đơn giản, nhỏ gọn, trọng lượng nhẹ.
Van bi cho khả năng chuyển hướng, trộn, phân nhánh và chặn dòng lưu chất, nó rất đa năng và tiện lợi.
Van bi được chế tạo đa dạng các kích thước.
Van có thể được ứng dụng sử dụng trong các môi chất khác nhau có thể là khí hoặc môi chất lỏng.
Van cho khả năng đóng mở nhanh chóng và ít cần lực hơn.
Van dễ dàng bảo trì, bảo trì nhanh chóng và tiết kiệm thời gian.
Việc phân loại van bi 3 ngã có thể dựa vào những yếu tố khác nhau, có thể phân loại van bi 3 ngã dựa trên vật liệu cấu tạo nên van, bộ truyền động của van bi 3 ngã hoặc cũng có thể dựa vào kiểu kết nối của van.
Dựa vào vật liệu chế tạo nên phần thân van, van bi 3 ngã được chia thành các dòng sau:
Dựa trên bộ truyền động điều khiển van bi, van bi có các kiểu điều khiển như tay gạt, khí nén, điện do đó có thể phân loại van bi 3 ngã thành các dòng sau:

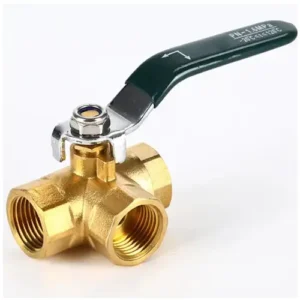

Van bi 3 ngã tay gạt đóng mở van bằng tay, nhờ bộ phận tay gạt.
Van bi 3 ngã điều khiển khí nén không cần sử dụng sức người để mở van mà sử dụng áp lực của khí nén để điều khiển van, nó điều khiển van thông qua một bộ truyền động khí nén
Van bi 3 ngã điều khiển điện có cấu tạo gồm phần thân van bi 3 ngã và sử dụng bộ truyền động điều khiển điện, bộ truyền động điện này sử dụng các dòng điện áp là 24V và 220V, nó giúp tiện kiệm sức người khi vận hành van.
Van bi 3 ngã có các kiểu kết nối là nối bích và nối ren, thông thường kiểu kết nối này sẽ được thiết kế dựa theo kích thước của van bi 3 ngã và lựa chọn dựa vào áp suất hoạt động của hệ thống. Van bi 3 ngã được phân thành các dòng sau:
Van bi 3 ngã nối ren được thiết kế tiện ren ở các cổng van, dòng van bi 3 ngã nối ren thường chỉ có các kích thước từ DN50 trở xuống.
Dòng van bi 3 ngã nối bích sẽ được thiết kế mặt bích trên thân van để kết nối với hệ thống, thông thường van bi 3 ngã sử dụng kiểu kết nối bích sẽ có các kích thước từ DN50 trở lên, kiểu kết nối bích khi kết nối với hệ thống sẽ sử dụng các bu lông để kết nối và kiểu kết nối này sẽ có các tiêu chuẩn riêng để đảm bảo đồng nhất khi kết nối.
