Van bi điều khiển điện nối ren là gì?

Van bi nối ren là gì?

Van bi nối ren là những dòng van bi được thiết kế ren trong hoặc ren ngoài ở hai đầu thân van phục vụ mục đích kết nối. Dòng van bi nối ren được gọi tên theo kiểu kết nối của nó là kiểu kết nối ren.

Những dòng van sử dụng kiểu nối ren này, thông thường chỉ có những kích thước nhỏ hoặc trung bình, dải kích thước phổ biến của dòng van là DN15 – DN50, do đó nó chỉ được kết nối với các hệ thống có kích thước từ phi 21 đến phi 60. Dòng van bi nối ren có thiết kế viên bi khoét lỗ trong thân van để điều khiển van đóng mở.

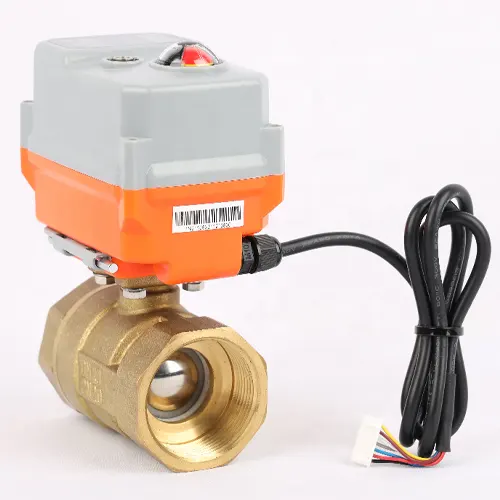

Van bi điều khiển điện nối ren

Van bi điều khiển điện nối ren là một dòng van điều khiển. Các van này được lắp đặt cùng với một bộ điều khiển điện, bộ điều khiển điện này sử dụng nguồn năng lượng điện được cấp vào và điều khiển góc độ của viên bi trong thân van, nhờ đó điều khiển hoạt động đóng mở của dòng van này.

Van bi nối ren điều khiển điện
Van bi điều khiển điện nối ren

Thông số kỹ thuật của van bi điều khiển điện nối ren

  • Kích thước nối ống: DN15 – DN50
  • Vật liệu thân van: Inox, đồng, nhựa…
  • Kiểu kết nối: Kết nối ren
  • Kiểu thân van: 2 ngã, 3 ngã, 1PC, 2PC, 3PC
  • Áp suất làm việc: PN10, PN16, PN25
  • Nhiệt độ làm việc: ~200 độ C
  • Bộ truyền động: Bộ điều khiển điện
  • Kiểu hoạt động: Tuyến tính, ON/OFF
  • Vật liệu vỏ: Hợp kim nhôm
  • Điện áp sử dụng: 24V, 220V…
  • Môi trường ứng dụng: Nước sạch, nước thải, hóa chất, khí, hơi nóng…
  • Hãng sản xuất: Haitima, Kosaplus…
  • Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản…
  • Bảo hành: 12 tháng.

Cấu tạo và nguyên lý hoạt động của van bi điều khiển điện nối ren

Cấu tạo của van bi điều khiển điện nối ren

Thân van : Thân van có nhiều dạng, các dạng là van 2 ngã, van 3 ngã, van 1PC, van 2PC, van 3PC với các dòng vật liệu như inox, gang, đồng, nhựa, thép…Và điểm chung của các dòng van này đó là nó được tiện ren ngoài hoặc ren trong ở đầu kết nối với đường ống để kết nối với đường ống có kiểu kết nối ren.

Bộ điều khiển điện: Bộ điều khiển điện của van có thể phân thành hai dòng chính đó là bộ điều khiển điện ON/OFF, bộ điều khiển điện tuyến tính. Cấu tạo chung của hai dòng này gồm các chi tiết sau: Bảng hiển thị trạng thái của van, thân bộ điều khiển, mô tơ, bảng mạch điện, công tắc giới hạn hành trình, bánh răng truyền động trục vít, tay quay. Bộ điều khiển điện được kết nối với nguồn điện thông qua dây dẫn, dây dẫn này được kết nối dựa theo bảng mạch. Nguồn điện áp sử dụng với bộ điều khiển điện là nguồn điện áp 24V hoặc 220V.

Cấu tạo van bi điều khiển điện nối ren
Cấu tạo van bi điều khiển điện nối ren

Nguyên lý hoạt động của van bi điều khiển điện nối ren

Như đã nhắc đến ở trên, van bi điều khiển điện nối ren sử dụng nguồn điện để điều khiển van đóng mở. Để điều khiển đóng hoặc mở van chỉ cần điều khiển cấp hoặc ngắt nguồn điện với bộ điện, khi cấp nguồn điện vào bộ điều khiển điện, mô tơ sẽ hoạt động và điều khiển bi van theo góc được điều khiển. Việc điều khiển đóng mở đối với dòng van này có thể thấy là rất dễ dàng.

Ứng dụng của van bi điều khiển điện nối ren

Van bi điều khiển điện nối ren có tính ứng dụng rất đa dạng bởi dòng vật liệu cấu tạo dòng van này rất đa dạng, một số ứng dụng tiêu biểu của dòng van này đó là:

Ứng dụng tại các hệ thống đường ống trong các nhà máy, các khu công nghiệp.

Ứng dụng trong hệ thống ống dẫn nước trong các khu công nghiệp, khu dân cư.

Ứng dụng trong hệ thống xử lý nước công nghiệp, nước sinh hoạt.

Trong các hệ thống xử lý lưu chất hóa chất.

Ngoài ra còn có trong các hệ thống PCCC, hệ thống thủy điện…

Ứng dụng của van bi điều khiển điện
Van bi inox điều khiển điện nối ren

Đặc điểm của van bi điều khiển điện nối ren

Van bi điều khiển điện với thiết kế nối ren khiến cho việc lắp đặt trên hệ thống dễ dàng.

Dòng van này có thiết kế nhỏ gọn, tiện lợi.

Kiểu điều khiển của dòng van bi điều khiển điện nối ren rất tiện lợi, dễ dàng, nhanh chóng.

Khả năng đóng mở của dòng van này cũng nhanh hơn so với một số dòng van khác như van cổng, van cầu.

Dòng van này nó tính ứng dụng đa dạng bởi sản phẩm đa dạng.

Van có thể ứng dụng ở những điều khiển môi trường, áp suất, nhiệt độ, khác nhau.

Đối với những ứng dụng cần lưu tâm đến áp suất của lưu chất thì việc sử dụng van này là một lựa chọn hợp lý.

Van bi điều khiển điện
Van bi điều khiển điện nối ren đồng

Xem thêm: Van bi điều khiển điện tuyến tính
