Van bướm tay gạt

Hiển thị tất cả 16 kết quả

-17%
Original price was: 300.000₫.Current price is: 250.000₫.
-17%
Original price was: 300.000₫.Current price is: 250.000₫.
-17%
Original price was: 300.000₫.Current price is: 250.000₫.
-33%
Original price was: 300.000₫.Current price is: 200.000₫.
-17%
Original price was: 300.000₫.Current price is: 250.000₫.
-66%
Original price was: 290.000₫.Current price is: 100.000₫.
-24%
Original price was: 420.000₫.Current price is: 320.000₫.
-17%
Original price was: 300.000₫.Current price is: 250.000₫.
-31%
Original price was: 130.000₫.Current price is: 90.000₫.
-23%
Original price was: 195.000₫.Current price is: 150.000₫.
-33%
Original price was: 300.000₫.Current price is: 200.000₫.
-17%
Original price was: 300.000₫.Current price is: 250.000₫.
-17%
Original price was: 300.000₫.Current price is: 250.000₫.
-17%
Original price was: 300.000₫.Current price is: 250.000₫.
-17%
Original price was: 300.000₫.Current price is: 250.000₫.

Với cấu trúc đơn giản và dễ sử dụng, van bướm tay gạt thường được ứng dụng trong nhiều ngành công nghiệp để kiểm soát và điều chỉnh dòng chảy của nước, dầu, khí và các chất lỏng khác. Sự tiện lợi và hiệu quả của sản phẩm này đã làm cho nó trở thành một phần quan trọng của các hệ thống cung cấp và điều khiển chất lỏng.

Các loại van bướm tay gạt thông dụng

Dưới đây là một số lại van bướm tay gạt được sử dụng phổ biến ở Việt Nam.

van bướm inox tay gạt


Van bướm tay gạt inox

  • Vật liệu cấu tạo: Inox 201, inox 304, inox 316….
  • Kiểu vận hành: Tay gạt.
  • Vật liệu gioăng : PTFE.
  • Kiểu kết nối: Wafer, mặt bích.
  • Kích thước kết nối: DN50 – DN400.
  • Khả năng chịu nhiệt: ~220 độ C.
  • Khả năng chịu áp: PN10, PN16.
  • Ứng dụng: Nước, hóa chất, muối, kiềm, bazo…


Chất liệu inox giúp van được sử dụng nhiều trong các môi trường áp lực cao, nhiệt độ lớn và hóa chất, muối, kiềm bởi những van được cấu tạo từ dòng vật liệu này có khả năng chống ăn mòn, khả năng chống gỉ sét cho nên chúng tương thích với những ứng dụng kể trên.



Van bướm tay gạt gang

  • Vật liệu cấu tạo: Gang
  • Vật liệu tay van: Tay thép.
  • Vật liệu đĩa: Inox, gang.
  • Vật liệu gioăng: Gioăng EPDM.
  • Kiểu điều khiển: Tay gạt.
  • Kiểu kết nối: Kết nối wafer, kết nối mặt bích.
  • Kích thước kết nối: DN50 – DN400.
  • Khả năng chịu áp: PN10, PN16.
  • Khả năng chịu nhiệt: ~180 độ C.
  • Ứng dụng: Nước.


Dạng van này rất là phổ biến trên thị trường vì giá thành dạng này khá là rẻ. Gang được sử dụng để chế tạo van là gang dẻo hoặc gang xám chi phí thấp.

Hiện nay dòng van bướm tay gạt gang thường được phân thành 2 dạng chính, có dạng van thân gang cánh inox và van thân gang cánh gang. Van bướm thân gang cánh inox có giá thành cao hơn, van bướm thân gang cánh gang có giá thành thấp hơn.


Van bướm nhựa tay gạt


Van bướm tay gạt nhựa

  • Vật liệu cấu tạo: UPVC, CPVC, PVC, PVDF…
  • Vật liệu trục: Inox.
  • Vật liệu gioăng: EPDM.
  • Kiểu điều khiển: Tay gạt.
  • Kiểu kết nối: Kết nối bích.
  • Kích thước kết nối: DN50 – DN400.
  • Khả năng chịu áp: PN10, PN16.
  • Khả năng chịu áp: -10 – 200 độ C (tùy vật liệu).
  • Ứng dụng: Nước, hóa chất, kiềm, bazo… (tùy vật liệu).


Van cổng ty nổi AUT được sử dụng nhiều trong hệ thống PCCC. Với kiểu thiết kế ty nổi, quá trình đóng mở trục hay còn gọi là ty sẽ dịch chuyển lên xuống. Ta có thể nhận biết được trạng thái van đang ở đóng hay mở.


Van bướm thép tay gạt


Van bướm tay gạt thép

  • Vật liệu cấu tạo: Thép WCB.
  • Vật liệu gioăng: EPDM.
  • Kiểu điều khiển: Tay gạt.
  • Kiểu kết nối: Kết nối bích, kết nối wafer.
  • Kích thước kết nối: DN50 – DN400.
  • Khả năng chịu áp: PN10, PN16, PN25, PN40.
  • Khả năng chịu nhiệt: ~300 độ C.
  • Ứng dụng: Nước, khí, hơi…


Được cấu tạo từ vật liệu thép, vật liệu này nổi bật với độ bền cơ học tốt, khả năng chịu áp cao tốt, chịu nhiệt cao tốt. Đảm bảo giữ chất lượng ngay cả khi sử dụng với các ứng dụng có tính chất khắc nghiệt. Lưu ý các van này có khả năng chống ăn mòn kém, cân nhắc không nên sử dụng với các ứng dụng có tính ăn mòn.



Van bướm tay gạt 2 mặt bích

  • Vật liệu cấu tạo: Gang, thép, inox, nhựa…
  • Kiểu điều khiển: Tay gạt.
  • Kiểu kết nối: Kết nối mặt bích.
  • Tiêu chuẩn bích: JIS, BS, ANSI, DIN.
  • Kích thước kết nối: DN50 – DN500.
  • Khả năng chịu áp: PN10, PN16.
  • Khả năng chịu nhiệt: ~220 độ C (tùy vật liệu)
  • Ứng dụng: Nước, khí, hơi….


Các van này được kết nối với hệ thống đường ống bằng mặt bích tiêu chuẩn BS PN10, PN16, PN25, Jis 10k. Dạng van này chủ yếu được sử dụng cho các công trình cấp thoát nước của nhà nước.

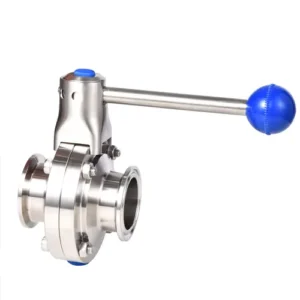

Van bướm tay gạt inox vi sinh


Van bướm tay gạt inox vi sinh

  • Vật liệu cấu tạo: inox vi sinh (inox 304, inox 316, inox 316L).
  • Vật liệu tay van: Nhựa, inox.
  • Kiểu điều khiển: Tay gạt.
  • Kiểu kết nối: Clamp, hàn, rắc co…
  • Tiêu chuẩn: SMS, DIN, ASTM…
  • Khả năng chịu áp: PN10, PN16.
  • Khả năng chịu nhiệt: ~220 độ C.
  • Ứng dụng: Nước, hóa chất và các dung môi khác…


Van này chủ yếu được sử dụng trong các hệ thống ống vi sinh, các hệ thống yêu cầu độ sạch, độ bóng và độ mịn. Thường thì các van này được sử dụng nhiều trong các hệ thống chiết xuất, hệ thống sản xuất thực phẩm, rượu bia, nước uống, dược phẩm.


Van bướm tay gạt Trung Quốc


Van bướm tay gạt Trung Quốc

  • Vật liệu cấu tạo: Gang, thép, inox, nhựa…
  • Kiểu điều khiển:  Tay gạt.
  • Kiểu kết nối: Bích, Wafer.
  • Khả năng chịu áp: PN10, PN16.
  • Khả năng chịu nhiệt: ~200 độ C (tùy vật liệu).
  • Thương hiệu: Baoding, Yuzheng…
  • Xuất xứ: Trung Quốc.


Trung Quốc hiện nay là cường quốc công nghiệp số một thế giới, đánh vào tâm lý chuộng đồ rẻ của chúng ta thì hiện nay việc sử dụng van Trung Quốc ở nước ta khá là phổ biến. Dòng van này bị cắt xén vật liệu sản xuất, chất lượng không cao nên giá thành của van tương đối rẻ. Các hãng van nổi tiếng của Trung Quốc như Chenguan, Baoding, Yuzheng…

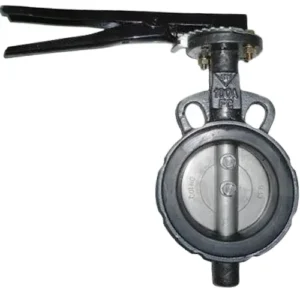

Van bướm tay gạt Hàn Quốc


Van bướm tay gạt Hàn Quốc

  • Vật liệu cấu tạo: Gang, thép, inox, nhựa…
  • Kiểu điều khiển: Tay gạt.
  • Kiểu kết nối: Kết nối kẹp wafer, kết nối mặt bích.
  • Kích thước kết nối: DN50 – DN400.
  • Khả năng chịu áp: PN10, PN16…
  • Khả năng chịu nhiệt: ~200 độ C (tùy vật liệu).
  • Thương hiệu: SW, Wonil, YDK…
  • Xuất xứ: Hàn Quốc.


Hàn Quốc cũng là một cường quốc công nghiệp trên thế giới. Các van công nghiệp của Hàn Quốc được ưa chuộng vì đảm bảo giá thành và chất lượng khi sử dụng. Các dòng van nổi tiếng của Hàn Quốc như Samwoo, DHC, Wonil, YDK…


Van bướm tay gạt Kitz Nhật Bản


Van bướm tay gạt Nhật Bản

  • Vật liệu cấu tạo: Gang, thép, inox, nhựa, nhôm…
  • Kiểu điều khiển: Tay gạt.
  • Kiểu kết nối: Wafer, bích…
  • Kích thước kết nối: DN50 – DN400.
  • Nhiệt độ làm việc: ~200 độ c (tùy vật liệu).
  • Áp suất làm việc: PN10, PN16…
  • Thương hiệu: Kitz, Toyo, Tomoe…
  • Xuất xứ: Nhật Bản.


Nhật Bản cũng là quốc gia sản xuất khá nhiều van công nghiệp được sử dụng ở Việt Nam. Các dòng van của Nhật Bản có ưu điểm nổi trội về chất lượng. Hiện nay các dòng van bướm tay gạt Nhật Bản phổ biến là Kitz, Toyo, Tomoe…



Van bướm tay gạt Malaysia

  • Vật liệu cấu tạo: Gang, thép, inox, nhựa…
  • Kiểu điều khiển: Tay gạt.
  • Kiểu kết nối: Kết nối bích, kết nối wafer.
  • Kích thước kết nối: DN50 – DN400.
  • Áp suất làm việc: PN10, PN16.
  • Nhiệt độ làm việc: ~200 độ C (tùy vật liệu).
  • Thương hiệu: AUT, ATZ, ARV…
  • Xuất xứ: Malaysia.


Các hệ thống cấp thoát nước, hệ thống PCCC ở Việt Nam thường ưu tiên sử dụng dòng van Malaysia vì nó có giá thành tương đối rẻ, chất lượng khá là ổn. Hiện nay các dòng van Malaysia nổi tiếng bao gồm: AUT, AMG, ATZ, ARV…


Giới thiệu bướm tay gạt

Van bướm tay gạt (butterfly valve lever type) là một loại van bướm được điều khiển thông qua một bộ phận tay gạt, hay còn được gọi là bộ phận tay kẹp, tay bóp, mỏ vịt, tên gọi khác nhau nhưng trên thực tế chúng đều là một loại, chức năng đều như nhau, thực hiện đóng mở bằng cách bóp tay kẹp và xoay theo các hướng khác nhau. Van thường có các kích thước phổ biến DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200.

Loại van này có kiểu điều khiển đơn giản, dễ dàng, giá thành rẻ nên được sử dụng thông dụng và phổ biến nhất.

Hình ảnh van bướm tay gạt inox
Hình ảnh van bướm tay gạt inox

Cấu tạo

Van được cấu tạo gồm năm bộ phận chính:

  1. Thân van
  2. Tay gạt
  3. Trục van
  4. Đĩa van
  5. Gioăng làm kín
Cấu tạo van bướm tay gạt
Cấu tạo van bướm tay gạt

Nguyên lý hoạt động

Thiết kế của dòng van này khá đơn giản và nguyên lý hoạt động của chúng cũng khá đơn giản, chúng điều khiển dòng lưu chất thông qua việc điều khiển đĩa van trong thân xoay theo các hướng dưới 90 độ, khi đĩa nằm vuông góc với dòng lưu chất, dòng lưu chất sẽ bị chặn lại, khi đĩa nằm song song với dòng lưu chất thì dòng lưu chất có thể lưu thông qua. Đĩa van được liên kết với tay gạt qua một trục thẳng, nhờ vậy, đĩa được điều khiển thông qua bộ phận tay gạt này, khi vặn tay gạt theo các hướng khác nhau thì đĩa van sẽ được điều khiển tương đương.

Ưu – nhược điểm

Ưu điểm

Van bướm tay gạt có nhiều ưu điểm giúp nó trở thành một lựa chọn phổ biến trong hệ thống cung cấp và điều khiển chất lỏng. Dưới đây là một số ưu điểm chính:

  • Dễ vận hành
  • Kích thước nhỏ gọn
  • Trọng lượng nhẹ
  • Giá thành hợp lý
  • Độ bền cao
  • Ứng dụng đa dạng

Nhược điểm

Mặc dù van bướm tay gạt có nhiều ưu điểm, nhưng cũng tồn tại một số nhược điểm cần xem xét khi sử dụng:

  • Giảm áp suất
  • Khả năng điều tiết không cao
  • Hạn chế về nhiệt độ
  • Khả năng kín chưa cao

Ứng dụng

Van bướm tay gạt có nhiều kích thước, vật liệu cấu tạo đa dạng, với kiểu kết nối khác nhau, chính nhờ điều này, tính ứng dụng của chúng rất đa dạng, dưới đây là một số ứng dụng phổ biến:

  • Hệ thống cấp nước
  • Ngành dầu khí
  • Ngành hóa chất
  • Hệ thống HVAC
  • Ngành thực phẩm và nước uống
  • Năng lượng
  • Hệ thống chữa cháy
  • Công nghiệp giấy

Một số đặc trưng của van bướm tay gạt

  • Thiết kế của van nhẹ hơn so với các dòng van khác cùng kích thước.
  • Đặc tính đóng mở nhanh thông qua bộ phận tay gạt.
  • Cánh van dù mở hay đóng vẫn cản lượng lưu chất đi qua.
  • Khả năng làm kín tương đối tốt, lắp đặt có thể không cần lắp gioăng đệm.
  • Phần gioăng làm kín của van dễ bị hỏng khi phải tiếp xúc nhiều với môi trường bên ngoài.
  • Khả năng lắp đa tiêu chuẩn tất cả các loại mặt bích, điều này là đặc trưng nổi bật nhất của van.
  • Việc thiết kế đóng mở bằng bộ phận tay gạt, thiết kế của van khá là đơn giản, nhờ vậy công việc bảo trì của dòng van này khá là dễ dàng.
  • Là thiết kế cơ bản của dòng van bướm, vì vậy các van này có giá thành rẻ nhất trong các dòng van bướm so với các dòng điều khiển bằng tay quay, điều khiển điện, điều khiển khí nén.
Đặc trưng van bướm tay gạt
Đặc trưng van bướm tay kẹp

Viva đơn vị cung cấp van bướm tay gạt chất lượng cao – giá rẻ

Viva là đơn vị cung cấp van bướm tay gạt nhập khẩu chính hãng với chất lượng cao và giá rẻ. Chúng tôi cam kết mang đến sản phẩm chất lượng nhất để đáp ứng nhu cầu của khách hàng. Hãy liên hệ với chúng tôi ngay để nhận được dịch vụ tốt nhất và giải pháp hiệu quả cho hệ thống của bạn.

VIVA – CÔNG TY NHẬP KHẨU VÀ PHÂN PHỐI CÁC LOẠI VAN CÔNG NGHIỆP GIÁ RẺ

Hotline icon

1. Địa chỉ mua van bướm tay gạt tại Hà Nội

  • Địa chỉ: Số 20, ngõ 102 Hoàng Đạo Thành, Kim Giang, Thanh Xuân, Hà Nội
  • Số điện thoại: 0965 925 563
  • Email: vangiare.vn@gmail.com

2. Địa chỉ mua van bướm tay gạt tại Đà Nẵng

  • Địa chỉ: 100 Triệu Nữ Vương, Hải Châu 2, Hải Châu, Đà Nẵng, Việt Nam
  • Số điện thoại: 0965 925 563
  • Email: vangiare.vn@gmail.com.

3. Địa chỉ mua van bướm tay gạt tại T.P Hồ Chí Minh (Sài Gòn):

  • Địa chỉ: 6 Đ. số 17, Phường Linh Trung, Thủ Đức, Thành phố Hồ Chí Minh, Việt Nam
  • Số điện thoại: 0965 925 563
  • Email: vangiare.vn@gmail

Trên đây là địa chỉ bán van bướm tay gạt của công ty Viva tại miền bắc, miền trung và miền nam. Quý khách hàng có thể đến 1 trong 3 địa chỉ trên để mua sản phẩm.
