Van bướm tay gạt Toyo 562-UESL

250.000( Đã có VAT )
Thị trường: 300.000
Tiết kiệm: 50.000 (17%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
GTIN: 8931542939041 Mã: 93904 Danh mục: , ,
Hỗ trợ trực tuyến

Cập nhật lần cuối ngày 15/04/2024 lúc 10:46 sáng

Van bướm tay gạt Toyo 562-UESL là một trong những sản phẩm chủ đạo của thương hiệu Toyo đến từ Nhật Bản. Cấu trúc van bướm gang đĩa inox tay gạt nối kẹp wafer với các kích thước từ DN50 – DN150. Mã van bướm Toyo này cung cấp khả năng điều khiển tốt các loại lưu chất nước và khí… khả năng điều khiển đóng ngắt đáng tin cậy và khả năng điều khiển lưu lượng khá chính xác. Độ bền, tuổi thọ và hoạt động tin cậy là một trong những lý do khiến sản phẩm này rất được tin dùng.

Thông số kỹ thuật van bướm tay gạt Toyo 562-UESL

  • Model: 562-UESL.
  • Kích thước kết nối: DN50 – DN150.
  • Thiết kế: JIS B2032 10K.
  • Kiểu kết nối: Kết nối kẹp bích wafer.
  • Tiêu chuẩn: JIS 5K, 10K.
  • Áp suất tối đa: 1.0Mpa.
  • Nhiệt độ tối đa: 0 – 100 độ C.
  • Vật liệu thân van: Gang FCD 450.
  • Vật liệu đĩa: SCS13A.
  • Vật liệu gioăng: EPDM.
  • Thương hiệu: Toyo.
  • Xuất xứ: Nhật Bản.

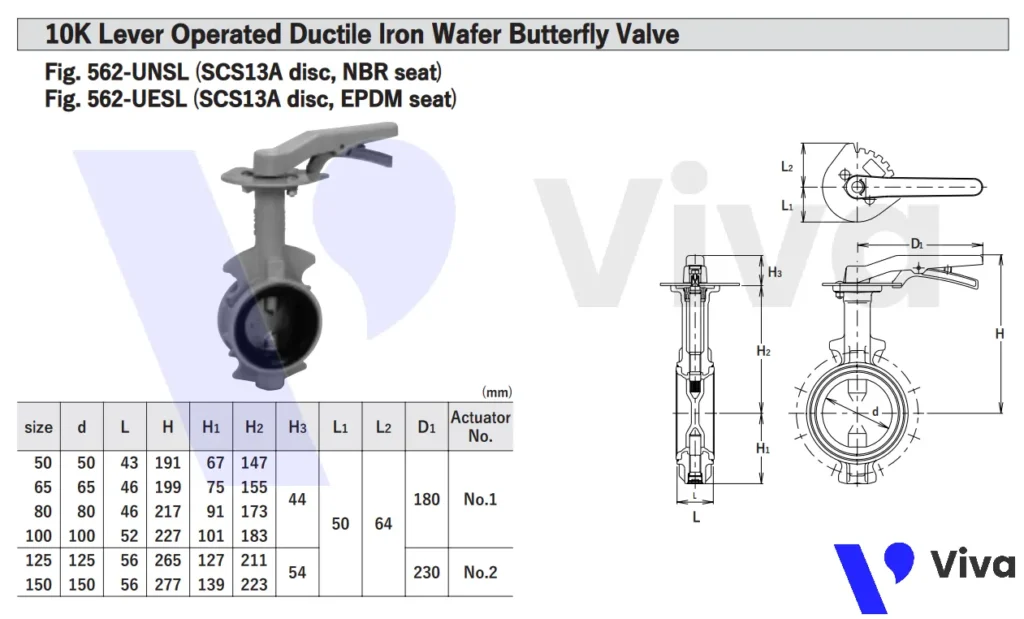

Catalog van bướm tay gạt Toyo 562-UESL:

Catalog van bướm tay gạt Toyo 562-UESL
Catalog van bướm tay gạt Toyo 562-UESL

Giải thích model van bướm tay gạt Toyo 562-UESL

Mã product code 562-UESL tương đương mã Fig 10L1-N-UE. Giải thích mã model này như sau:

  • Tiêu chuẩn (10): Thể hiện tiêu chuẩn của van với mã 10 thể hiện tiêu chuẩn 10K.
  • Vật liệu cấu tạo (L): Mã vật liệu cấu tạo của van, mã L thể hiện vật liệu cấu trúc là gang dẻo (ductile iron).
  • Kiểu điều khiển (1): Thể hiện kiểu điều khiển của van, mã 1 kiểu điều khiển của van là tay gạt.
  • Kiểu kết nối của van (None): Thể hiện kiểu kết nối của van, mã này bỏ trống kiểu kết nối của van có dạng kẹp bích wafer.
  • Thiết kế (N): Thiết kế mới.
  • Vật liệu cấu trúc đĩa (U): Mã vật liệu cấu trúc đĩa của van, mã U vật liệu cấu trúc đĩa là 304SS.
  • Vật liệu gioăng (E): Mã vật liệu cấu trúc gioăng của van, mã E thể hiện vật liệu cấu trúc gioăng là EPDM.
Giải thích model van bướm tay gạt Toyo 562-UESL
Giải thích model van bướm tay gạt Toyo 562-UESL

Đặc trưng nổi bật van bướm tay gạt Toyo 562-UESL

  • Cải tiến chất lượng vật liệu so với mẫu cũ: Vật liệu cấu trúc van bướm tay gạt Toyo 562-UESL tốt hơn so với các phiên bản cũ, sử dụng gang dẻo chất lượng cao (Ductile iron FCD450) khả năng chịu áp lực tốt hơn, độ bền tốt hơn, chắc chắn hơn so với vật liệu gang xám (FC200) cũ.
  • Khả năng đóng kín tối ưu: Cấu trúc của bề mặt đĩa, bề mặt gioăng cùng với vật liệu cấu trúc gioăng chất lượng mang lại khả năng đóng kín tối ưu của van. Bề mặt đĩa hình cầu, cấu trúc gioăng lượn sóng, vật liệu gioăng EPDM chất lượng cao. Khả năng đóng kín tối ưu, chống rò rỉ, cũng như mô men xoắn vận hành giảm, độ bền, tuổi thọ của gioăng tăng.
  • Khả năng điều khiển lưu lượng chính xác: Van bướm tay gạt Toyo 562-UESL cung cấp khả năng điều khiển lưu lượng chính xác thông qua việc điều khiển góc độ của đĩa van. Thiết kế đĩa khóa vị trí, cho phép dễ dàng xác định được góc của đĩa và kiểm soát lưu lượng qua van theo yêu cầu.
  • Khả năng thay thế cơ chế truyền động: Thiết kế cấu trúc giá đỡ cơ chế truyền động theo tiêu chuẩn ISO 5211, kích thước và thông số theo tiêu chuẩn, đồng bộ. Cùng với cơ chế tay gạt có thể tháo rời dược nên thiết kế của van cho phép thay thế cơ chế truyền động theo yêu cầu.
  • Khả năng cách nhiệt tốt: Cấu trúc cổ của van từ phần thân van đến cơ chế truyền động có độ dài tối thiểu là 50mm vì vậy chúng giúp ngăn chặn sự truyền nhiệt từ dòng chất đến cơ chế truyền động..
Sản phẩm van bướm tay gạt Toyo 562-UESL
Sản phẩm van bướm tay gạt Toyo 562-UESL

Đặc điểm cấu tạo van bướm tay gạt Toyo 562-UESL

  • Thân van gang đúc FCD450: Phần thân van bướm tay gạt Toyo 562-UESL được đúc từ loại vật liệu gang dẻo FCD450 theo tiêu chuẩn JIS G5502, lựa chọn vật liệu đạt chuẩn, chất lượng cao, độ bền cao, chịu tác động ngoại lực tốt, chịu áp lực tốt. Được sơn phủ PU bảo vệ chống oxy hóa, chống gỉ sét và ăn mòn.
  • Đĩa van chống gỉ SCS13A: Đĩa van cấu trúc từ vật liệu chống gỉ SCS13A, chống gỉ sét, chống ăn mòn dưới mọi sự tác động của lưu chất. Đĩa thiết kế dạng không chốt (spin) nên ngăn chặn hoàn toàn tình trạng rò rỉ của lưu chất qua vị trí này.
  • Gioăng làm kín EPDM: Gioăng cấu trúc dạng đúc, đúc kín với phần thân van, tạo bề mặt tiếp xúc chính xác, giảm thiểu tình trạng bong gioăng trên đường ống. Thiết kế gioăng dạng lượn sóng tạo bề mặt khớp với đĩa van đảm bảo độ kín và cải thiện mô men xoắn vận hành. Vật liệu cấu trúc gioăng là cao su EPDM.
  • Trục van SUS 410: Cấu trúc trục van không xuyên suốt bằng vật liệu SUS 410, vật liệu chất lượng cao, chống ăn mòn, chống gỉ sét, độ bền tối ưu, chịu ứng suất tốt.
  • Cấu trúc cổ dài không tháo rời: Cấu trúc cổ dài đúc liền với thân, không có khả năng tháo rời. Chiều dài tối thiểu của cổ van là 50mm.
  • Đĩa khóa 9 vị trí chống ăn mòn: Thiết kế một đĩa khóa vị trí mỏng bằng inox chống gỉ, chống ăn mòn, đĩa có 9 vị trí khóa lần lượt các góc độ của đĩa từ 0, 20, 30, 40, 50, 60, 70, 80, 90 độ.
  • Điều khiển tay gạt nhỏ gọn tối ưu: Tay gạt hợp kim cấu trúc đơn giản dạng mỏ vịt, tiện lợi và dễ dàng trong quá trình điều khiển van đóng mở.
Van bướm gang tay gạt Toyo 562-UESL
Van bướm gang tay gạt Toyo 562-UESL

Hệ số lưu lượng Cv van bướm tay gạt Toyo 562-UESL:

Hệ số lưu lượng Cv van bướm tay gạt Toyo 562-UESL
Hệ số lưu lượng Cv van bướm tay gạt Toyo 562-UESL

Thông tin liên hệ:

  • CÔNG TY CỔ PHẦN KỸ THUẬT VÀ THIẾT BỊ CÔNG NGHIỆP VIVA
  • Hotline: 0965925563
  • Zalo: 0965925563
  • Email: Vangiare.vn@gmail.com

Xem thêm: Van bướm tay gạt Toyo 10ALM-N-LUCE
