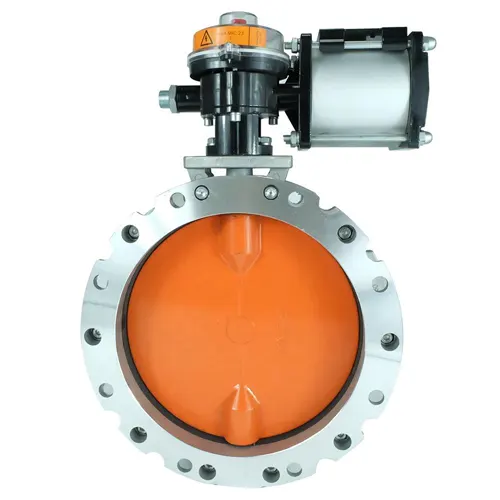

Van bướm xi măng hay còn được gọi là van bướm silo, dòng van bướm này được thiết kế đặc biệt chuyên dùng cho các hệ thống đường ống xi măng, lắp đặt với các silo, van được thiết kế để cho các lưu chất đặc đi qua không bị tắc nghẽn, vướng khi đi qua van.
Van bướm xi măng được sử dụng để đóng mở các thùng chứa, phễu, các silo chứa các vật liệu dạng bột, dạng hạt như xi măng…
Vì môi trường môi chất đặc thù là các chất lỏng đặc, các chất rắn này có độ ma sát và mài mòn cao, nên dòng van này thường sẽ được thiết kế không có gioăng cao su, do gioăng cao su sau quá trình ma sát dễ bị rách và lẫn vào lưu chất.
Van được thiết kế với các dòng vật liệu khác nhau như inox, gang, thép và có nhiều kiểu điều khiển tùy vào nhu cầu, một số kiểu điều khiển thông dụng với dòng van này đó là kiểu điều khiển tay gạt, điều khiển điện, điều khiển khí nén.
Van bướm xi măng có cấu tạo gồm các phần chính: Thân van, đĩa van, trục van, bộ truyền động
Thân van: Thân van bướm xi măng có thể được cấu tạo từ các dòng vật liệu là inox, thép, gang. Thân các dòng van bướm bình thường sẽ có một gioăng làm kín ở bề mặt thân van, nhưng đối với dòng van này sẽ không có bộ phận này.
Đĩa van: Đĩa van cũng có thể được cấu tạo từ nhiều dòng vật liệu như là inox, thép, gang, nhựa. Thông thường nó thường được làm cùng dòng vật liệu với thân van.
Trục van: Trục van kết nối bới bộ phận truyền động và đĩa van, bộ phận trục van kết nối ở trung tâm đĩa, để đĩa có khả năng chuyển động quay và đóng mở van.
Bộ truyền động: Bộ truyền động của van bướm xi măng có các kiểu truyền động như: Truyền động tay gạt, bộ điều khiển khí nén, bộ điều khiển điện.
Tay gạt: Dạng van này được thiết kế đơn giản với bộ phận tay gạt để sử dụng đóng mở bằng tay, dạng tay gạt này cho khả năng đóng mở khá nhanh chóng, tuy nhiên nó là dạng cơ đóng mở bằng tay nên sẽ tốn nhiều sức lực để mở đối với hệ thống lớn.
Bộ điều khiển khí nén: Bộ điều khển khí nén được thiết kế sử dụng áp suất khí nén cấp vào để tạo ra lực làm quay trục, gọi là lực mô men xoắn. Đối với dòng van bướm xi măng điều khiển khí nén, bộ điều khiển sẽ cho khả năng đóng mở nhanh hơn so với dòng tay gạt bởi vì dòng van điều khiển khí nén này là dòng tự động.
Bộ điều khiển điện: Đối với những hệ thống mà khí nén không đủ hiệu suất để sử dụng đóng mở van, người ta thường sử dụng sang dòng điều khiển điện, dòng này sẽ dùng điện năng để điều khiển van vì thế nên hiệu suất mạnh mẽ, điều khiển nhanh chóng. Bộ điều khiển điện thường sử dụng các nguồn điện áp là 220V, 380V.
Van bướm xi măng được chế tạo để chuyên dụng cho các dòng môi chất dạng bột, hạt, dạng lỏng đặc…
Dòng van xi măng này có cấu tạo từ đa dạng các dòng vật liệu khác nhau.
Dòng van sử dụng điều kiểu điều khiển khác nhau.
Do đặc trưng sử dụng, dòng van này dễ dàng tháo lắp để vệ sinh bảo trì.
Dòng van này đóng ngắt nhanh chóng.
Van có thể được lắp đặt theo nhiều phương hướng khác nhau, trong dòng van này tại các hệ thống có thể thấy nó thường được lắp đặt theo phương nằm ngang, dưới các silo.
Van sử dụng phương pháp kết nối bích và kẹp phổ biến.
Van bướm xi măng được chuyên dụng cho các môi chất dạng bột, lắp đặt ở các thùng chứa, các silo, một số ứng dụng của van bướm xi măng như:
Ứng dụng trong công nghiệp sản xuất xi măng, lắp đặt trong các nhà máy xi măng.
Ngoài ra nó còn được ứng dụng trong công nghiệp thực phẩm, ví dụ như lắp đặt trong các bồn chứa bột, sữa, cacao để định lượng các vật liệu…
Trong các lò phản ứng, lắp đặt ở các bồn cấp nhiên liệu.
Ứng dụng trong các hệ thống của các nhà máy sản xuất thức ăn chăn nuôi, sản xuất phân bón…
