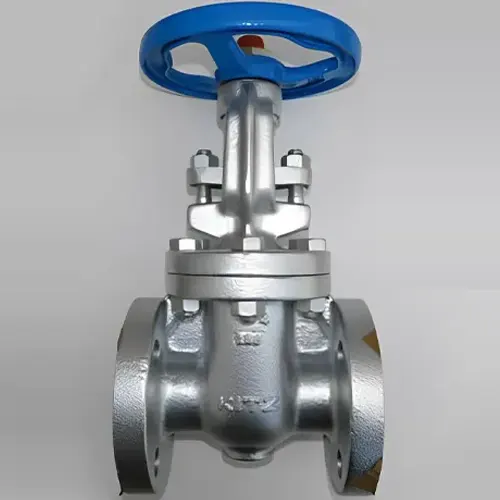

Van cổng gang Kitz 10FCL

250.000( Đã có VAT )
Thị trường: 300.000
Tiết kiệm: 50.000 (17%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
GTIN: 8931542938358 Mã: 93835 Danh mục: ,
Hỗ trợ trực tuyến

Cập nhật lần cuối ngày 23/02/2024 lúc 02:44 chiều

Van cổng gang Kitz 10FCL là một model van cổng Kitz thuộc series van gang, cấu trúc từ loại vật liệu gang FC200, kiểu kết nối mặt bích, kiểu điều khiển tay quay, thiết kế dạng ty nổi. Các van này thường được sử dụng trong công nghiệp, mục đích là để kiểm soát các loại chất lỏng, thông dụng nhất vẫn là trong kiểm soát nước. Chúng bền bỉ, chắc chắn, đáng tin cậy là sản phẩm tối ưu cho nhiều hệ thống công nghiệp xử lý nước, cấp thoát nước, hóa dầu hiện nay…

Thông số kỹ thuật van cổng gang Kitz 10FCL

  • Tên sản phẩm: Van cổng gang Kitz 10FCL
  • Model: 10FCL.
  • Kích thước kết nối: DN40 – DN600.
  • Vật liệu thân van: FC200.
  • Đĩa van: FC200.
  • Kiểu kết nối: kết nối mặt bích.
  • Tiêu chuẩn bích: JIS 10K.
  • Kiểu điều khiển: Điều khiển tay quay.
  • Thiết kế: Ty chìm.
  • Áp suất làm việc: 1.4Mpa
  • Nhiệt độ làm việc: -29 độ C – 180 độ C
  • Thương hiệu: Kitz.
  • Xuất xứ: Nhật Bản.

Catalog van cổng gang Kitz 10FCL:

Catalog van cổng gang Kitz 10FCL
Catalog van cổng gang Kitz 10FCL

Giải thích model sản phẩm van cổng gang Kitz 10FCL

  • (1) Mã tiêu chuẩn (10): Mã thể hiện tiêu chuẩn thiết kế của van cũng như áp suất làm việc của van. Đối với sản phẩm này, tiêu chuẩn là Jis 10K.
  • (2) Mã vật liệu cấu trúc (FC): Mã này thể hiển vật liệu cấu trúc van. Mã FC là mã vật liệu gang.
  • (3) Mã loại van (L): Mã thể hiện chủng loại của van, với mã L là loại van cổng.
  • (4) Mã vật liệu trim (None): Mã này bỏ trống vật liệu cấu trúc trim là vật liệu đồng. Trim là tên gọi chung của các chi tiết như trục van, đệm van…
Giải thích mã van cổng gang Kitz 10FCL
Giải thích mã van cổng gang Kitz 10FCL

Đặc điểm nổi bật van cổng gang Kitz 10FCL

  • Thân đúc gang FC200: Thân được đúc nguyên khối từ vật liệu gang FC200 (thép gang), theo tiêu chuẩn JIS G 5001 : 1995 hay còn được gọi là thép đúc xám. Độ bền kéo của vật liệu này là 200N/mm2, độ cứng là 223HB.
  • Cấu trúc van ty nổi bằng đồng C3771: Ty (trục) van được thiết kế với dạng nổi. Phần ty nổi bên ngoài, không tiếp xúc trực tiếp với lưu chất, đặc biệt, khi van đóng mở có thể thấy được phần ty ren nổi bên trên. Ty được cấu trúc từ vật liệu đồng C3771.
  • Cấu trúc gioăng đệm làm kín không có amiang: Cấu trúc gioăng đệm làm kín được cải tiến khá đặc biệt, thiết kế giúp bảo vệ môi trường, chống ô nhiễm, vật liệu Aramid Fiber PTFE không có amiang. Loại vật liệu này cung cấp hiệu suất làm kín tuyệt vời, khả năng làm kín đáng tin cậy, chống rò rỉ.
  • Tay quay nhỏ gọn, vật liệu bền bỉ: Cấu trúc tay quay của van cổng gang Kitz 10FCL từ vật liệu gang, với các kích thước nhỏ từ DN40 – DN200 tay quay cấu trúc từ vật liệu FC200 với các kích thước lớn từ DN250 – DN600 tay quay cấu trúc từ vật liệu FCD400-15, độ bền tốt hơn, độ cứng cao hơn.
  • Cấu trúc trim bằng vật liệu đồng: Trim là các chi tiết có tiếp xúc với chất lỏng trong van cổng, trim của van cổng gồm có một số chi tiết đó là trục, đệm đĩa, đệm thân, ổ trục. Trục cấu trúc C3771, gioăng đĩa và gioăng thân cấu trúc CAC406.
  • Nắp bonnet liên kết bằng bu lông: Nắp bonnet cho phép tháo rời và được liên kết bằng các bu lông thép mạ kẽm, bu lông cấp bền cao, khả năng chịu lực của bu lông rất tốt. Cấu trúc nắp tháo rời dễ dàng, hỗ trợ quá trình bảo trì, bảo dưỡng tiện lợi.
Sản phẩm van cổng gang Kitz 10FCL
Sản phẩm van cổng gang Kitz 10FCL

Hướng dẫn sử dụng van cổng gang Kitz 10FCL

Hướng dẫn vận hành van cổng gang Kitz 10FCL

  • Van vận hành thông qua cơ chế tay quay được gắn trực tiếp trên van.
  • Thực hiện điều khiển bằng cách xoay tay quay theo các hướng thuận chiều kim đồng hồ hoặc ngược chiều kim đồng hồ. Điều khiển theo chiều kim đồng hồ thì van đóng, điều khiển ngược chiều kim đồng hồ thì van mở.
  • Lưu ý về mô men xoắn của từng van, kích thước khác nhau, momen xoắn sẽ khác nhau. Kích thước càng lớn, yêu cầu momen xoắn càng lớn.

Hướng dẫn lắp đặt van cổng gang Kitz 10FCL

Những lưu ý khi lắp đặt van cổng gang Kitz 10FCL:

  • Hãy đảm bảo rằng van có đủ không gian để lắp đặt và vận hành. Đối với mã sản phẩm có ty nổi này, hãy tính toán cả phần trục nổi lên khi mở van hoàn toàn, chiều cao trong không gian lắp đặt của mã van cổng này sẽ cao hơn so với mã van ty chìm.
  • Nếu chúng được lắp đặt trong không gian nhỏ hẹp hãy chắc chắn rằng chúng đáp ứng đủ điều kiện để tiếp cận phục vụ cho việc vận hành, kiểm tra và bảo dưỡng van một cách dễ dàng.
  • Lưu ý, không nên lắp đặt van tại các vị trí có rung chấn, có thể ảnh hưởng đến chất lượng của van.
  • Van sẽ hoạt động tốt nhất trong đường ống ngang và phần tay quay hướng lên trên.

Các bước cơ bản khi lắp đặt van cổng gang Kitz 10FCL:

  • Bước 1: Kiểm tra các thông số kỹ thuật của van và đảm bảo rằng chúng tương thích với ống, kiểm tra tình trạng của van để chắc chắn rằng không có bất kì hư hỏng nào.
  • Bước 2: Làm sạch và loại bỏ các tạp chất trong van và ống.
  • Bước 3: Căn chỉnh van và lắp van giữa hai mặt bích ống, luồn bu lông qua lỗ bích ở phía dưới và siết chặt chúng tạm thời. Chèn thêm miếng đệm giữa van và mặt bích sau đó luồn lần lượt các bu lông khác, siết chặt đều, từ từ, luân phiên theo sơ đồ hình chéo.
  • Bước 4: Tăng dần áp suất trong hệ thống, tiến hành chạy thử và siết lại các bu lông nếu cần thiết.

Hướng dẫn bảo trì van cổng gang Kitz 10FCL

  • Kiểm tra định kỳ: Hãy tiến hành kiểm tra định kỳ van khoảng mỗi năm một lần. Đảm bảo van hoạt động trơn tru, không có bất kỳ bất thường hoặc lỗi nào xảy ra và tốt nhất nên thay thế định kì các gioăng bích để đảm bảo độ kín.
  • Kiểm tra bảo trì: Kiểm tra rò rỉ, nứt vỡ, khả năng vận hành nếu cần. Nếu phát hiện có bất thường hãy thực hiện kiểm tra và tháo rời.
Van cổng gang Kitz 10FCL nối bích
Van cổng gang nối bích Kitz 10FCL
