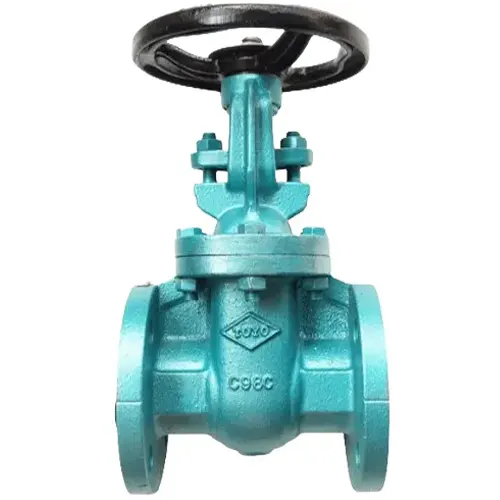

Van cổng gang Toyo 420AF

250.000( Đã có VAT )
Thị trường: 300.000
Tiết kiệm: 50.000 (17%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
GTIN: 8931542939102 Mã: 93910 Danh mục: ,
Hỗ trợ trực tuyến

Cập nhật lần cuối ngày 27/03/2024 lúc 05:34 chiều

Van cổng gang Toyo 420AF là mã van cổng điều khiển đóng mở bằng tay quay với cấu trúc từ vật liệu gang, kết nối mặt bích JIS 10K, class 125. Là sản phẩm đến từ thương hiệu Toyo xuất xứ Nhật Bản. Mã van cổng Toyo này được sử dụng rộng rãi trong điều khiển và kiểm soát các loại chất lỏng, thường sử dụng trong xử lý nước, cấp thoát nước, công nghiệp dầu khí, hóa dầu…

Thông số kỹ thuật van cổng gang Toyo 420AF

  • Model: 420AF.
  • Kích thước kết nối: DN50 – DN200 ( 2″ – 8″).
  • Vật liệu thân van: Gang xám.
  • Vật liệu đĩa: Gang xám
  • Kiểu kết nối: Kết nối bích.
  • Tiêu chuẩn bích: JIS B2239 10K.
  • Áp suất làm việc: 125Psi.
  • Nhiệt độ làm việc: Khoảng 180 độ C.
  • Kiểu điều khiển: Tay quay.
  • Thiết kế: Ty nổi.
  • Thương hiệu: Toyo.
  • Xuất xứ: Nhật Bản.

Catalog van cổng gang Toyo 420AF:

Catalog van cổng gang Toyo 420AF
Catalog van cổng gang Toyo 420AF

Đặc điểm thiết kế van cổng gang Toyo 420AF

  • Thân van gang xám ASTM A126-B: Cấu trúc thân van cổng gang Toyo 420AF rất chắc chắn, độ dày cao, tiêu chuẩn độ dày thành theo ASME B16.1 Class 125. Thân được sản xuất bằng phương pháp đúc, vật liệu cấu tạo là gang xám theo tiêu chuẩn ASTM A126-B, chất lượng đáng tin cậy, độ bền cao, khả năng chịu áp lực rất tốt và chi phí rẻ.
  • Nắp van cố định bu lông gang xám: Cấu trúc phần nắp (bonnet) của van cũng được cấu trúc từ loại vật liệu gang xám theo tiêu chuẩn ASTM A126-B, nắp dạng tháo rời được cố định bằng các bu lông, giữa nắp và thân làm kín bằng gioăng làm kín graphite.
  • Trục đồng ASTM B16: Trục van cổng gang Toyo 420AF có cấu trúc dạng nổi, thiết kế trục cố định với đĩa, tiện ren đầu trên vị trí tiếp xúc với tay quay, khi điều khiển, phần ren tiếp xúc với tay quay sẽ điều khiển trục ren nâng lên, hạ xuống, đĩa theo đó cũng được điều khiển theo. Cấu trúc trục từ vật liệu đồng thau theo tiêu chuẩn ASTM B16.
  • Đĩa nêm linh hoạt gang xám: Thiết kế đĩa van dạng đĩa nêm linh hoạt (Flexible weldge), cấu trúc đúc nguyên khối và khoét rỗng ở hai bên và trên dưới trong đĩa, tạo thành hình dạng như hai đĩa ghép lại. Vật liệu cấu trúc đĩa từ gang xám tiêu chuẩn ASTM A126-B.
  • Tay quay điều khiển gang xám: Điều khiển đóng mở thông qua việc điều khiển xoay một cơ chế tay quay. Thiết kế tay quay nhỏ gọn, chắc chắn, cấu trúc từ loại vật liệu gang xám và sơn phủ bảo vệ chống gỉ.
  • Đệm làm kín đồng đỏ ASTM B62: Cấu trúc làm kín bằng đệm kim loại, với gioăng thân và gioăng đĩa đều được cấu trúc từ vật liệu đồng đỏ theo tiêu chuẩn ASTM B62. Khả năng làm kín rất đáng tin cậy cũng như chống mài mòn, chống ăn mòn rất tốt.
  • Bu lông cố định bằng thép: Bu lông liên kết giữa nắp và thân cấu trúc từ vật liệu thép tiêu chuẩn ASTM A307-B.
  • Bích nối FF tiêu chuẩn JIS 10K: Kết nối dạng mặt bích, thiết kế bích dạng FF (bích phẳng, không gờ), theo tiêu chuẩn JIS B2239 JIS 10K (tiêu chuẩn bích của Nhật Bản). Độ dày bích lớn, bích đúc chắc chắn, chịu lực và áp lực rất tốt, độ bền cao, chống ứng suất.
Sản phẩm van cổng gang Toyo 420AF
Sản phẩm van cổng gang Toyo 420AF

Đặc trưng nổi bật van cổng gang Toyo 420AF

  • Thiết kế nắp tháo rời, tiện lợi bảo trì: Thiết kế chi tiết nắp van cổng gang Toyo 420AF có thể tháo rời nhờ được liên kết với thân thông qua các bu lông. Cấu trúc này vô cùng tiện lợi để bảo dưỡng các chi tiết, bộ phận bên trong, đĩa, gioăng, trục có thể được lấy ra đơn giản.
  • Van cổng ty nổi, dễ dàng theo dõi: Thiết kế van cổng ty nổi, trục van lộ ra ngoài và khi điều khiển van mở, trục van nổi ra bên ngoài lên trên tay quay. Thiết kế này cho phép tiện lợi theo dõi trạng thái đóng mở của van và cũng giảm thiểu trạng thái ty van ngâm trong lưu chất.
  • Thiết kế Class 125: Cấu trúc của van cổng gang Toyo 420AF theo class 125, khả năng chịu áp của van lên đến 125psi ở nhiệt độ 180 độ C.
  • Đĩa chống biến dạng, an toàn sử dụng với nhiệt độ cao: Thiết kế đĩa van dạng nêm linh hoạt, thích nghi với sự giãn nở, co nhiệt do nhiệt độ tăng hoặc giảm của lưu chất. Giảm thiểu sự ảnh hưởng của nhiệt độ với khả năng làm kín của van.
  • Cơ chế điều khiển đơn giản: Điều khiển đóng mở van bằng tay quay có dạng vô lăng, cơ chế điều khiển rất đơn giản. Thực hiện đóng van bằng cách điều khiển xoay tay quay thuận chiều kim đồng hồ, thực hiện mở van bằng cách điều khiển xoay tay quay ngược chiều kim đồng hồ.
Van cổng gang tay quay nối bích Toyo 420AF
Van cổng gang tay quay nối bích Toyo 420AF

Vì sao nên chọn van cổng gang Toyo 420AF

  • Van gang chất lượng cao, độ bền tốt: Cấu trúc vật liệu van cổng gang Toyo 420AF theo tiêu chuẩn ASTM, chất lượng đạt chuẩn, độ bền cao, tuổi thọ lâu dài.
  • Cấu trúc tối ưu, tiện lợi cho việc điều khiển: Thiết kế van điều khiển đóng mở rất đơn giản, cơ chế đóng mở dạng thẳng, điều khiển đĩa van nâng lên hạ xuống để chặn dòng chất bằng cách xoay tay quay. Việc điều khiển rất dễ dàng, nhẹ nhàng.
  • Đóng ngắt tuyệt đối, không cản trở áp suất: Thiết kế làm kín đáng tin cậy, khả năng đóng ngắt dòng chất tuyệt đối, không rò rỉ. Đĩa mở hoàn toàn, lưu lượng dòng chất qua van là 100%.

Thông tin liên hệ:

  • CÔNG TY CỔ PHẦN KỸ THUẬT VÀ THIẾT BỊ CÔNG NGHIỆP VIVA
  • MST: 0110017856
  • Hotline: 0965925563
  • Zalo: 0965925563
  • Email: Vangiare.vn@gmail.com

Xem thêm: Van cổng đồng Toyo 275P

1 đánh giá cho Van cổng gang Toyo 420AF

  1. Avatar of Tiến

    Tiến

    Hàng chuẩn chính hãng, chất lượng, chắc chắn, giao hàng nhanh
