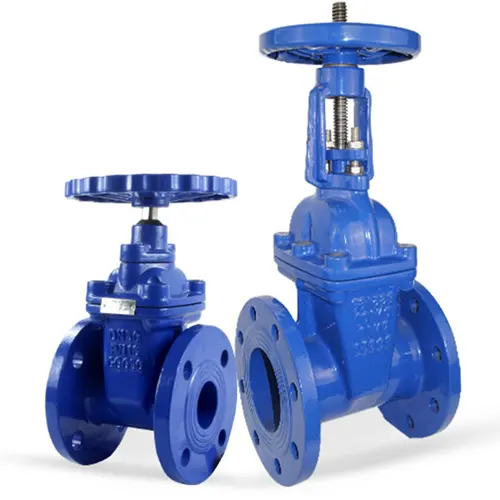

Van cổng tay quay là gì?

Trước hết để tìm hiểu van cổng tay quay là gì, ta cần phải tìm hiểu van cổng là gì? Khái quát nhất thì van cổng là dòng van công nghiệp được sử dụng để điều khiển đóng ngắt các dòng lưu chất, các dòng lưu chất cần sử dụng đến van cổng thông thường sẽ là những dòng lưu chất có hạt rắn đó thường là nước thải, bùn…

Van được điều khiển đóng ngắt thông qua một đĩa van dạng đĩa dẹt mỏng, đĩa van này được điều khiển trượt lên xuống để chặn ngang thân van, ngăn dòng lưu chất không chảy qua được.
Vậy van cổng tay quay là gì? Van cổng tay quay là dòng van cửa điều khiển đóng mở van thủ công bằng tay thông qua bộ phận tay quay.

Van sẽ được thiết kế bộ phận truyền động là một tay quay có dạng vô lăng, khi tiến hành vận hành điều khiển van, ta tiến hành xoay vô lăng này theo những chiều đã định để điều khiển đóng hoặc mở van.

Cấu tạo của van cổng tay quay

Van cổng tay quay có cấu tạo như một van cổng bình thường và được lắp đặt một tay quay để điều khiển van, thường sẽ bao gồm các bộ phận như: Thân van, trục van, đĩa van, gioăng làm kín, bộ phận truyền động bộ truyền động của dòng van này chính là bộ phận tay quay bộ phận truyền động của nó sẽ là một tay quay vô lăng.

Sản phẩm này có nhiều dòng khác nhau và nhiều vật liệu khác nhau vì vậy các bộ phận của từng dòng cũng sẽ được chế tạo khác nhau, van có các dòng như van cổng ty nổi và van cổng ty chìm, van ty nổi thì cấu tạo trục van của nó sẽ lộ ra bên ngoài, van ty chìm thì cấu tạo của trục van sẽ được thiết kế nằm bên trong thân van, trục của dòng van ty chìm vì vậy sẽ ngắn hơn so với dòng van ty nổi.

Van được chế tạo từ nhiều dòng vật liệu như gang, thép, inox vì thế các bộ phận của van sẽ được cấu tạo từ những dòng vật liệu khác nhau.

Nguyên lý hoạt động của van cổng tay quay

Tay quay của van có tác dụng truyền lực đến trục van và đĩa van, khi quay tay quay nó sẽ tạo ra một lực mô men xoắn truyền xuống trục van, tác động đến trục van, điều khiển trục van chuyển động trượt theo phương thẳng đứng.

Hoạt động cụ thể của van như sau: Khi xoay tay quay theo hướng từ trái sang phải, trục van sẽ được nâng lên, dòng lưu chất được lưu thông qua. Khi xoay tay quay theo hướng ngược lại trục van sẽ được hạ xuống, dòng lưu chất bị chặn, van được đóng.

Đặc điểm của van cổng tay quay

Van cổng tay quay có khả năng chặn đứng dòng lưu chất, khả năng đóng ngắt cực kỳ tốt.

Van làm việc rất tốt trong các môi trường lưu chất lỏng và kể cả các lưu chất lỏng có hạt như bùn, xi măng, nước thải…

Do kiểu hoạt động trượt đặc trưng của van cổng tay quay nên hành trình của van sẽ dài hơn so với dạng hoạt động xoay như của dòng van bướm hay van bi, do đó dòng van này sẽ có thời gian đóng mở lâu hơi so với các dòng khác.

Dòng van sử dụng bộ phận tay quay, bộ phận tay quay này điều khiển dễ dàng, đỡ mất lực hơn so với dạng điều khiển tay gạt.

Van cổng tay quay không gây ảnh hưởng đến dòng chảy, khi van được mở hết mức, đĩa van sẽ được nâng lên hoàn toàn, cho nên không gây ảnh hưởng đến dòng chảy và không ảnh hưởng đến lưu lượng, tốc độ hay áp suất của dòng chảy.

Về kích thước van, có thể thấy van có kích thước rất đa dạng từ DN40 – DN1000.

Ưu điểm của hình thức vận hành bằng tay quay

Hình thức đóng mở bằng tay quay được xem là một trong những hình thức có thể nói đơn giản và dễ sử dụng nhất hiện nay.

Đối với tay quay khá tương đồng với tay gạt ở chỗ đều sử dụng lực tác động từ còn người để chuyển động năng dịch chuyển đĩa van lên xuống thực hiện quá trình đóng mở van.

Ngoài những hạn chế như trên thì hình thức đóng mở bằng tay quay cũng có một số ưu điểm như sau:

Được xem là một trong số hình thức đóng mở cơ học có khả năng đóng mở van rất nhẹ, không phải tự nhiên mà các dòng van bướm, van bi có kích thước DN300 trở lên luôn ưu tiên sử dụng hình thức vận hành này.

Tay quay được đúc từ vật liệu gang hoặc vật liệu thép, bên ngoài được phủ thêm một lớp sơn Epoxy vừa đảm bảo độ bền mà tính thẩm mỹ của van cũng được tăng lên.

Sử dụng dòng van cơ không cần quá lo sợ việc van bị chập cháy giống như các dòng van điện. Bất chấp điều kiện làm việc năng hay mưa van đều có thể vận hành được hết.

Cùng kích thước, kiểu nối, vật liệu, thông số thế nhưng với dòng van sử dụng tay quay lúc nào cũng rẻ hơn so với van điện, khí nén.

Ứng dụng của van cổng tay quay

Van cổng tay quay được ứng dụng rất nhiều trong các lĩnh vực khác nhau và phổ biến nhất dòng van được ứng dụng trong công nghiệp:

Ứng dụng trong hệ thống đường ống nước thải hoặc nước sạch

Ứng dụng trong các hệ thống cầu đường.

Ứng dụng trong các hệ thống đường ống trong các nhà máy xi măng.

Hay các đường ống dẫn trong các nhà máy giấy.

Ngoài ra nó còn được ứng dụng trong các nhà máy hóa dầu, lọc dầu.

Những lưu ý khi lựa chọn và lắp đặt van cổng

Trước tiên cần lưu ý đến sự tương thích với hệ thống, van có phù hợp để sử dụng cho hệ thống hay không, cần cân nhắc mục đích sử dụng là gì.

Xác định vị trí lắp đặt van, không gian lắp đặt van có phù hợp không, đủ điều kiện để vận hành van không. Nếu khách hàng lắp đặt van ở những vị trí có không gian quá hẹp công tác đưa van vào trị trí khoảng cách hai mặt bích rất khó. Điều này càng khó khăn hơn khi van quý khách sử dụng và những dòng van có kích thước lớn.

Cần xác định được kích thước của đường ống: Kích thước đường ống tác động trực tiếp đến kích thước van mà quý khách hàng cần sử dụng. Bạn không thể lắp đặt van lên đường ống nếu như hai kích thước không khớp với nhau.

Để không mắc những sai lầm như trên cách tốt nhất khách hàng nên chia sẻ với đơn vị cấp hàng mình cần dòng van để lắp đường ống bằng bao nhiêu đó.

Lựa chọn thương hiệu: Hiện nay trên thị trường có rất nhiều thương hiệu van cổng khác nhau từ các sản phẩm chất lượng cao cho tới các dòng sản phẩm chất lượng thấp. Dưới đây là một số thương hiệu van được sử dụng phổ biến ở nước ta: BaoDing, Wonil, Samwoo, YDK, AUT, ARV, MEIJI, EMFLOW, RINCO.

Lựa chọn nhà cung cấp uy tín: Đất nước ngày càng phát triển chính vì thế van công nghiệp là sản phẩm được rất nhiều hệ thống cần sử dụng, kéo theo đó mọc lên rất nhiều đơn vị cung cấp. Từ đơn vị thương mại cho tới các đơn vị nhập khẩu đều có hết.

Lựa chọn một đơn vị cung cấp van uy tín khách hàng sẽ được đảm bảo về các yếu tố như sau:

Đảm bảo chất lượng, thời gian giao hàng.

Đảm có van có đầy đủ các loại giấy tờ.

Được hưởng các chính sách hỗ trợ khi sản phẩm gặp sự cố.
