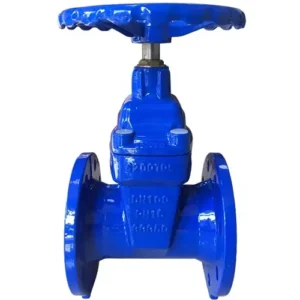

Giới thiệu về van cổng ty chìm

Van cổng ty chìm là gì?

Van cổng ty chìm là dòng van cổng có cấu tạo ty nằm bên trong thân van, khi hoạt động đóng mở van, ty vẫn nằm ở trong van, van được dùng để điều chỉnh đóng ngắt dòng lưu chất đi qua van nhờ bộ phận đĩa van.

Van có cấu tạo khá đặc biệt, phần trục van không kết nối chắc chắn với đĩa van mà được tiện ren để kết nối, trục van được tiện ren ngoài và đĩa van được tiện ren trong, khi hoạt động đóng mở van, trục van sẽ xoay và kết nối ren với đĩa van qua đó có thể nâng đĩa van lên, điều này giúp thu ngắn được độ dài của trục van, qua đó thu nhỏ được kích thước van và tiết kiệm không gian.

Van cổng ty chìm là gì

Van cổng ty chìm khác van cổng ty nổi như thế nào?

Về cấu tạo cơ bản thì 2 dòng van này tương tự nhau, điểm khác biệt duy nhất của 2 dòng van này đó chính là bộ phận ty hay trục của van có thiết kế khác nhau.

Có thể thấy điểm khác nhau rõ rệt nhất của hai dòng van này đó là dòng van cổng ty nổi có ty nổi lộ ra bên ngoài, chiều dài của ty sẽ dài hơn. Còn dòng van cổng ty chìm có cấu tạo là ty chìm bên trong thân van và chiều dài của ty sẽ ngắn hơn dòng van cổng ty nổi.

Dạng ty nổi thì trục thường được kết nối chắc chắn với đĩa, dạng ty chìm thì không như vậy, đĩa van được kết nối với trục dạng ren.

Cũng bởi vì thiết kế như trên, dạng ty nổi thì ren được tiện trên đầu trục, khớp với tay quay, dạng ty chìm thì ren được tiện đầu dưới trục khớp với đĩa.

Dòng ty nổi cũng tốn nhiều diện tích không gian hơn để lắp đặt và không phù hợp để lắp đặt chìm dưới đất còn dòng van cổng ty chìm thì có thể được lắp đặt chìm dưới đất.

Phân biệt van cổng ty chìm với van cổng ty nổi

Thông số kỹ thuật của van cổng ty chìm

  • Kích cỡ van : DN15 – DN2000
  • Vật liệu chế tạo: gang, inox ( chất liệu gang là dòng thông dụng nhất được lắp đặt)
  • Áp lực làm việc: PN10, PN16, PN25
  • Môi trường làm việc: Nước sạch, nước thải, hóa chất, hơi nước, dầu…
  • Gioăng làm kín: Bằng cao su EPDM, Teflon
  • Nhiệt độ làm việc: 0 ~ 220 độ C
  • Kiểu kết nối: Mặt bích, nối ren
  • Xuất xứ: Hàn Quốc, Malaysia, Đài loan, Thổ Nhĩ Kỳ,Trung Quốc
  • Bảo hàng: 12 tháng

Cấu tạo của van cổng ty chìm

Van cổng ty chìm có cấu tạo gồm:

Thân van: Thân van là phần bao bên ngoài toàn bộ các bộ phận, nó được thiết kế tiện ren hoặc mặt bích hai đầu để kết nối với đường ống và thường được cấu tạo từ các loại vật liệu như inox, gang, thép, đồng…

Ty van: Bộ phận ty van của van chìm không được kết nối trực tiếp với đĩa van mà thông qua mối nối ren.

Đĩa van: Đĩa van được thiết kế tiện ren trong để kết nối với trục van

Bộ truyền động: Van có các kiểu điều khiển như điều khiển tay quay hay còn gọi là vô lăng, điều khiển điện, điều khiển khí nén.

Gioăng làm kín: Bộ phận này giúp cho lưu chất không bị rò rỉ.

Cấu tạo của van cổng ty chìm

Các loại van cổng ty chìm phổ biến

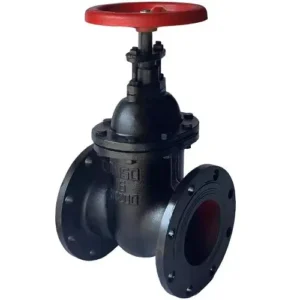

Van cổng ty chìm gang

Van cổng ty chìm bằng gang thường được lắp đặt trong các hệ thống đường ống lớn, van có đặc trưng ưu việt mà người dùng ưa chuộng nhất đó là giá thành của dòng van khá rẻ, và độ bền của van cũng rất tốt.

Van cổng ty chìm inox

Các dòng van inox thường được sử dụng trong những môi trường khắc nghiệt, và dòng van này cũng vậy, nó thường được ứng dụng trong các môi trường môi chất có tính ăn mòn, có tính axid, tính muối, kiềm bởi vì dòng van này có khả năng chống ăn mòn và làm việc trong những môi trường trên rất tốt.

Van cổng ty chìm đồng

Van cổng ty chìm đồng thường có ở các kích thước nhỏ và có kiểu kết nối ren, nó thường được sử dụng ở những môi trường nước sạch, nước sinh hoạt hơn, khi ứng dụng lớn hơn người ta thường lựa chọn các dòng van từ gang hay inox bởi những dòng van này thường sản xuất với các kích thước lớn, còn van từ đồng thường sản xuất các kích thước nhỏ gọn.

Van cổng đồng ty chìm

Van cổng ty chìm tay quay

Dòng van cổng ty chìm tay quay rất phổ biến và quen thuộc, nó điều khiển hoạt động đóng mở thông qua một vô lăng ở trên thân van, điều khiển hoạt động đóng hoặc mở bằng cách xoay vô lăng này sang trái hết cỡ hoặc xoay sang phải hết cỡ.

Van cổng ty chìm điều khiển điện

Van cổng ty chìm điều khiển điện cho khả năng điều khiển đóng mở van một cách nhanh chóng và dễ dàng, những dòng van có kích thước lớn, sức người khó mở được có thể thay thế sang kiểu van điều khiển điện, tuy nhiên nó sẽ khiến tốn kém thêm một khoản chi phí.

Van cổng ty chìm

Ưu điểm của van cổng ty chìm

Dòng van này có cấu tạo ty ngắn hơn vì vậy về tổng thể thấy van có kích thước nhỏ gọn hơn, tiết kiệm không gian, không chiếm nhiều diện tích lắp đặt.

Van có kích thước rất đa dạng, với dải kích thước nhỏ từ DN15- DN40 có kiểu kết nối ren hay những kích thước lớn đến DN2000 có kiểu kết nối mặt bích.

Van được chế tạo từ đa dạng các dòng vật liệu phù hợp với những môi trường khác nhau, vật liệu gang và vật liệu inox là 2 dòng vật liệu phổ biến nhất.

Dạng van ty chìm là dạng van có thể được lắp đặt ở những hệ thống ngầm, dòng này có thể lắp đặt tại nhiều điều kiện, ngầm hoặc ngoài trời thông thường.

Những dòng van thuộc dòng van cửa sẽ không gây ra hiện tượng tổn thất áp suất nhờ vào thiết kế hoạt động của chúng, hoạt động của những dòng van này là đĩa van được nâng lên hoàn toàn so với cửa van do đó dòng lưu chất khi đi qua van này sẽ không bị ảnh hưởng.

Nhược điểm của van cổng ty chìm

Dòng van này có ty nằm bên trong thân van, điều này khiến cho ty van phải tiếp xúc trực tiếp với lưu chất, nó sẽ làm cho ty dễ bị ăn mòn, gỉ bởi dòng lưu chất và vì vậy, van cần bảo trì, bảo dưỡng thường xuyên hơn.

Vì ty nằm bên trong van nên việc tra dầu bôi trơn ty cũng khó khăn hơn so với dòng van ty nổi, thường là sẽ không bôi được, nó sẽ khiến cho hoạt động đóng mở của van trở nên khó khăn.

Ứng dụng của van cổng ty chìm

Van cổng ty chìm được ứng dụng chủ yếu trong môi trường nước và hơi nước, nó không được khuyên dùng cho lưu chất khí. Một số ứng dụng của nó như: Trong các hệ thống xử lý nước sạch, xử lý nước thải, cấp thoát nước sạch, nước thải, hệ thống phòng cháy chữa cháy…

Ứng dụng van cổng ty chìm
