Cách chọn van cổng đúng là đi từ điều kiện làm việc của đường ống đến cấu hình van, không đi từ giá hay thói quen. Bạn cần chốt lần lượt lưu chất, áp suất, nhiệt độ, vật liệu, kiểu kết nối, kiểu ty, cách vận hành và nơi mua. Chọn sai một bước thường dẫn tới rò rỉ, kẹt van hoặc phải thay sớm. Bài này là checklist ngắn gọn để bạn làm theo từng bước. Van cổng chỉ phù hợp khi cần đóng hoặc mở hoàn toàn dòng chảy, nên hãy xác nhận điều đó trước khi đi tiếp.
Bước 0: xác nhận van cổng đúng nhu cầu
Van cổng dùng đĩa nâng lên hoặc hạ xuống để mở hoặc chặn hẳn dòng chảy. Khi mở hết, lưu chất đi thẳng qua nên tổn thất áp rất nhỏ. Khi đóng, đĩa ép vào đế để chặn dòng.
Van này không dành cho việc mở hé. Nếu hệ thống cần chỉnh lưu lượng, hãy xem lại nhu cầu điều tiết trước khi đặt hàng. Nếu cần đóng nhanh, không gian chật hoặc lắp trên đường ống lớn, bạn có thể đối chiếu van cổng hay van bướm. Nếu hay phải khóa kín hoặc chỉnh dòng, hãy xem van cổng hay van cầu.
Bước 1: xác định lưu chất
Lưu chất quyết định vật liệu thân, đĩa và gioăng. Hãy ghi rõ đó là nước sạch, nước thải, hóa chất, hơi, dầu hay khí. Cần biết thêm dung dịch có ăn mòn không, có cặn hoặc bùn không.
- Nước sạch, nước cấp, PCCC: gang hoặc thép carbon là lựa chọn kinh tế và phổ biến.
- Nước biển, hóa chất, thực phẩm: ưu tiên inox 304 hoặc 316, hoặc vật liệu đặc chủng. Tra độ bền hóa học của vật liệu trước khi chốt.
- Bùn, nước thải có cặn: nên cân nhắc van cổng dao (knife gate), vì lưỡi dao cắt qua cặn tốt hơn đĩa nêm thông thường.
Bước 2: chọn áp suất làm việc và cấp PN
Lấy áp suất vận hành lớn nhất của hệ thống, kể cả áp tăng đột ngột khi bơm khởi động hoặc đóng mở nhanh. Chọn van có định mức cao hơn mức đó. Ví dụ hệ thống chạy 12 bar thì chọn van PN16.
Hiểu đúng áp suất PN giúp bạn tránh nhầm giữa áp thử và áp làm việc. PN tính bằng bar và thường gặp ở tiêu chuẩn châu Âu như DIN, BS. Class (150, 300…) là cấp áp suất theo tiêu chuẩn Mỹ ASME. Giá trị áp thực tế còn giảm khi nhiệt độ tăng, nên hãy xem bảng áp suất theo nhiệt độ của nhà sản xuất nếu hệ thống nóng.
Bước 3: kiểm tra nhiệt độ vận hành
Nhiệt độ ảnh hưởng tới cả thân van lẫn vật liệu làm kín.
- Nhiệt độ thường: gioăng và đệm kín bằng EPDM hoặc NBR là phổ biến, tùy lưu chất.
- Hơi nóng, dầu nóng: dùng thân thép, đế kim loại (metal seat) và tết chèn graphite. Gioăng cao su không chịu nổi dải nhiệt này.
Hãy xem cả nhiệt độ thấp nhất. Một số vật liệu giòn hơn khi lạnh, nên cần hỏi nhà cung cấp nếu dùng ngoài trời hoặc lưu chất lạnh.
Bước 4: chọn vật liệu thân van
Vật liệu là phần ảnh hưởng nhiều nhất đến giá và tuổi thọ. Bạn có thể xem tổng quan các loại van cổng theo vật liệu, ty và kết nối. Ba nhóm hay gặp nhất:
- Van cổng gang: giá dễ chịu, hợp cấp thoát nước, PCCC, đường ống lớn.
- Van cổng inox: chống gỉ, hợp hóa chất nhẹ, thực phẩm, môi trường ẩm hoặc ven biển.
- Van cổng đồng: thường là cỡ nhỏ, nối ren, dùng cho nước sinh hoạt và hệ thống phụ.
Van thép đúc dùng cho hơi và áp suất cao, thường theo tiêu chuẩn API hoặc ASME.
Bước 5: chọn kích thước và kiểu kết nối
Chọn DN của van trùng với DN của ống. Khi cần đối chiếu DN, inch và chiều dài mặt-mặt, hãy xem bảng kích thước van cổng.
- Nối bích: phổ biến cho ống lớn, dễ tháo lắp, bảo trì. Tiêu chuẩn mặt bích của van phải khớp với mặt bích ống, ví dụ JIS 10K, PN16 hoặc ANSI Class 150. Các tiêu chuẩn này không thay thế lẫn nhau do khác tâm lỗ bu lông.
- Nối ren: hợp cỡ nhỏ, áp thấp, tháo lắp đơn giản.
- Nối hàn: dùng khi cần kín tuyệt đối hoặc áp cao, nhưng khó tháo ra sửa.

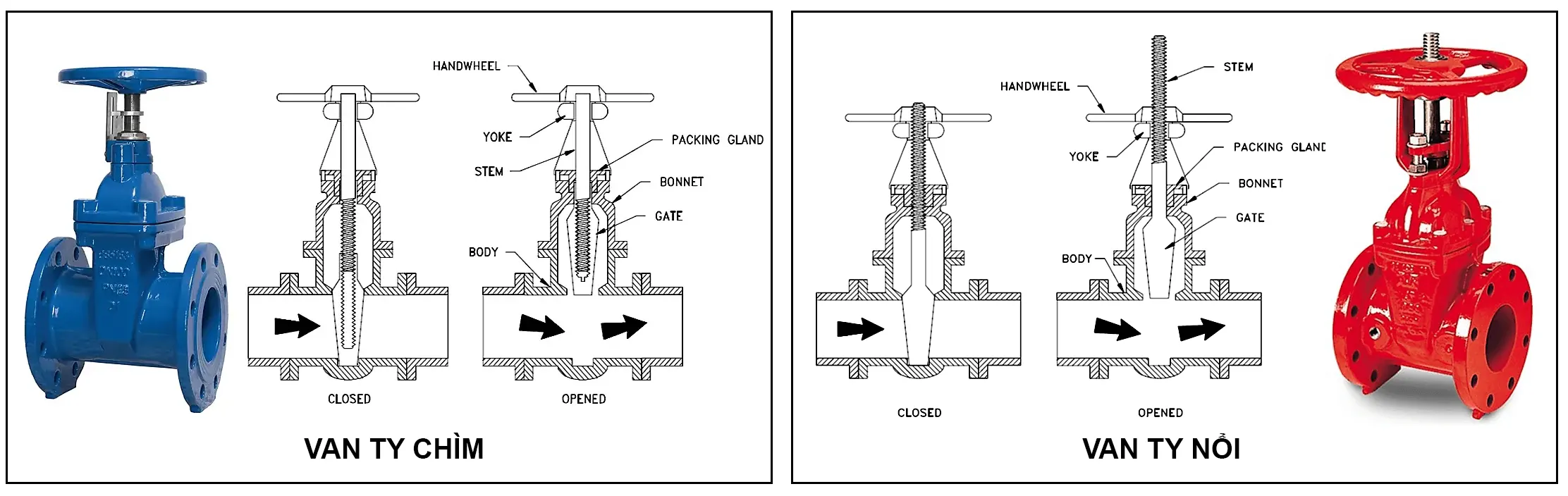

Bước 6: ty chìm hay ty nổi
Kiểu ty quyết định chiều cao lắp đặt và cách nhìn trạng thái van. Với ty nổi (OS&Y), ty đi lên xuống khi vận hành nên nhìn là biết van đóng hay mở, ren ty nằm ngoài lưu chất. Loại này cần thêm chiều cao và hay dùng cho PCCC, nhà máy.
Ty chìm (NRS) chỉ xoay, không nâng lên, nên gọn hơn. Loại này hợp hố van, đường ống ngầm, không gian thấp. Đổi lại ren ty tiếp xúc lưu chất và khó nhìn trạng thái. Nếu còn phân vân giữa ty chìm hay ty nổi, hãy đọc bài so sánh trực tiếp.
Bước 7: chọn cách vận hành
- Tay quay: dùng cho cỡ vừa và nhỏ, ít đóng mở.
- Hộp số: giảm lực quay cho van lớn hoặc áp cao.
- Điều khiển điện: hợp hệ thống tự động, trạm ở xa. Xem thêm van cổng điều khiển điện để biết điện áp, mô-men và tín hiệu phản hồi.
- Khí nén: phản ứng nhanh, thích hợp khi khu vực không cho phép thiết bị điện thông thường.
Bước 8: chọn thương hiệu và nguồn mua
Thương hiệu quyết định độ đồng đều chất lượng đúc, gia công và dịch vụ sau bán. Một số dòng van đang có tại Viva:
- Kitz: dòng Nhật Bản, hay dùng cho công trình yêu cầu độ ổn định cao.
- Shinyi: dòng Đài Loan, cân bằng giữa giá và chất lượng cho cấp nước, PCCC.
- Wooken: lựa chọn phổ biến cho ống nước và công nghiệp nhẹ.
- Van cổng Wonil: dòng Hàn Quốc, có nhiều cỡ DN để chọn.
Dù chọn hãng nào, hãy yêu cầu hồ sơ CO, CQ và thông số ghi trên thân van khớp với báo giá.
Bảng chọn nhanh
Bảng dưới tóm tắt các câu hỏi cần trả lời. Muốn đối chiếu chi tiết hơn theo từng nhóm, hãy xem bảng so sánh nhanh các loại van cổng.
| Yếu tố | Câu hỏi cần trả lời | Gợi ý |
|---|---|---|
| Lưu chất | Chất gì, có ăn mòn hay cặn không? | Nước sạch: gang, thép. Hóa chất: inox. Bùn: van cổng dao. |
| Áp suất | Áp làm việc tối đa? | Chọn PN hoặc Class cao hơn áp tối đa. |
| Nhiệt độ | Nóng nhất và lạnh nhất bao nhiêu? | Thường: EPDM, NBR. Cao: đế kim loại, graphite. |
| Kết nối | Mặt bích ống theo tiêu chuẩn nào? | Bích cùng chuẩn với ống, ren cho cỡ nhỏ, hàn khi cần kín. |
| Kiểu ty | Có đủ chiều cao không, có cần nhìn trạng thái không? | Rộng: ty nổi. Hẹp hoặc ngầm: ty chìm. |
| Vận hành | Tại chỗ hay từ xa, tần suất? | Tay quay, hộp số, điện, khí nén. |
Ngân sách và bảng giá
Giá van phụ thuộc vào DN, vật liệu, tiêu chuẩn, thương hiệu và bộ truyền động. Nên tính cả mặt bích, gioăng, bu lông và công lắp đặt. Với van thay thế, hãy xem trước chi phí từng hạng mục để dự trù đúng.
Mua van cổng chính hãng tại Viva
Viva cung cấp van cổng chính hãng, đầy đủ CO, CQ và hỗ trợ chọn cấu hình theo thông số hệ thống của bạn. Bạn chỉ cần gửi lưu chất, áp suất, nhiệt độ và DN, bên mình sẽ gợi ý model phù hợp. Giá từng loại có trong bảng giá van cổng.
Địa chỉ: Số 20 ngõ 102 Hoàng Đạo Thành, P. Khương Đình, TP. Hà Nội
Phụ trách kinh doanh: Miss Hoa
Câu hỏi thường gặp
Nên chọn van cổng có PN bằng hay cao hơn áp suất hệ thống?
Nên chọn PN cao hơn áp suất làm việc tối đa, có tính đến áp tăng đột ngột. Ví dụ hệ thống 12 bar nên dùng van PN16.
Có thể dùng van cổng gang cho nước nóng hoặc hơi không?
Không nên tùy tiện. Hơi và nước nóng cần van thép đúc và vật liệu làm kín chịu nhiệt. Hãy đối chiếu bảng áp suất và nhiệt độ của nhà sản xuất.
Mặt bích van và ống khác tiêu chuẩn thì có lắp được không?
Thường không. JIS, DIN, ANSI khác nhau về đường kính vòng bu lông và số lỗ. Cần chọn van cùng tiêu chuẩn mặt bích với ống.
Cần cung cấp thông tin gì để được tư vấn chọn van?
Cần lưu chất, áp suất và nhiệt độ làm việc, kích thước DN, kiểu kết nối, không gian lắp và cách vận hành mong muốn.
