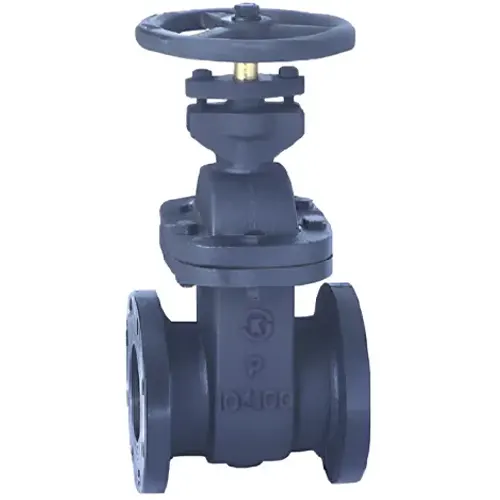

Van cổng ty chìm Wonil WGN-10/16

200.000( Đã có VAT )
Thị trường: 300.000
Tiết kiệm: 100.000 (33%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
GTIN: 8931542941259 Mã: 94125 Danh mục: , ,
Hỗ trợ trực tuyến
Viva cam kết
  • Hàng chính hãng 100%
  • Giá rẻ nhất thị trường
  • Giao hàng toàn quốc

Cập nhật lần cuối vào ngày 06/12/2024 lúc 07:40 chiều

Van cổng ty chìm Wonil WGN-10/16 bao gồm hai mã WGN-10 (10K), WGN-16 (16K) với mức áp suất làm việc khác nhau. Cấu trúc là van cổng gang ty chìm tay quay, mã van cổng Wonil này được cấu trúc bằng vật liệu gang xám GC200, đĩa inox STS304, điều khiển tay quay, kết nối mặt bích 10K, 16K. Van thực hiện chức năng kiểm soát dòng chảy, điều khiển đóng mở và điều tiết các loại chất lỏng, nước…

Thông số kỹ thuật van cổng ty chìm Wonil WGN-10/16

  • Kích thước kết nối: DN40 – DN300.
  • Kiểu kết nối: Kết nối mặt bích.
  • Tiêu chuẩn bích: KS 10K / KS 16K.
  • Kiểu điều khiển: Điều khiển tay quay.
  • Vật liệu thân: Gang GC200.
  • Vật liệu đĩa: STS 304.
  • Vật liệu đệm: CAC 406.
  • Nhiệt độ làm việc: 120 độ C.
  • Áp suất làm việc: 0.98 Mpa.
  • Ứng dụng: Nước, chất lỏng.
  • Thương hiệu: Wonil.
  • Xuất xứ: Hàn Quốc.

Giải thích mã van cổng ty chìm Wonil WGN-10/16:

  • (1) Mã thương hiệu: “W” viết tắt thương hiệu Wonil.
  • (2) Mã vật liệu: Thể hiện vật liệu cấu trúc van, mã này bỏ trống, vật liệu cấu trúc tiêu chuẩn là vật liệu gang.
  • (3) Mã loại van: “G” thể hiện loại van là van cổng.
  • (4) Thiết kế van: “N” Thiết kế van cổng dạng ty chìm ” Non rising stem type”.
  • (5) Áp suất định mức: “10”, “16′ thể hiện áp suất định mức của van, “10” áp suất định mức là 10K, “16” áp suất định mức là 16K.

Catalog van cổng ty chìm Wonil WGN-10/16:

Catalog van cổng ty chìm Wonil WGN-10/16
Catalog van cổng ty chìm Wonil WGN-10/16

Vật liệu cấu trúc van cổng ty chìm Wonil WGN-10/16

  • Vật liệu thân: Gang xám GC200 (FC200, A1216 Class B).
  • Vật liệu đĩa: Thép không gỉ STS304 (SUS304, A182 Gr.F304).
  • Vật liệu đệm: Đồng đỏ CAC406 ( B584 C 843600).
  • Vật liệu trục: Thép không gỉ STS304 (SUS304, A182 Gr.F304).
Van cổng gang ty chìm tay quay Wonil WGN-10/16
Van cổng gang ty chìm tay quay Wonil WGN-10/16

Đặc điểm cấu trúc van cổng ty chìm Wonil WGN-10/16

  • Thân van đúc nguyên khổi gang xám GC200: Thân van cổng ty chìm Wonil WGN-10/16 được đúc nguyên khối bằng gang xám GC200, vật liệu thuân thủ tiêu chuẩn KS, phương pháp cấu trúc đáng tin cậy, mang lại độ bền, độ cứng cao, khả năng chịu mài mòn tốt.
  • Bích nối tiêu chuẩn KS 10K: Hai đầu bích nối lên hệ thống ống được thiết kế theo tiêu chuẩn KS 10K/ KS 16K. Bích được đúc liền với thân van, đảm bảo độ tin cậy về khả năng chịu lực, thiết kế bích chính xác, đảm bảo kết nối kín tuyệt đối.
  • Đĩa chống biến dạng thép không gỉ STS304: Đĩa chống biến dạng, hạn chế ảnh hưởng bởi sự thay đổi của lưu chất, đảm bảo bền bỉ, chắc chắn, đóng mở đáng tin cậy. Vật liệu cấu trúc là STS304, chống gỉ, chống ăn mòn, đảm bảo hiệu suất làm việc ổn định và bền bỉ.
  • Nắp bắt bu lông gang GC200: Nắp van bonnet được thiết kế lắp đặt bằng bu lông, nắp cao cho phép chứa đĩa khi đĩa nâng lên. Vật liệu nắp bằng gang GC200, đảm bảo độ bền, khả năng chịu lực tin cậy, duy trì tính bền vững của cấu trúc.
  • Bu lông lục giác thép hợp kim: Bu lông lục giác được làm từ thép hợp kim, cung cấp kết nối nắp đáng tin cậy, kết nối chắc chắn, không rò rỉ, chịu ứng suất tuyệt vời.
  • Tay quay vô lăng gang: Tay quay van cổng ty chìm Wonil WGN-10/16 được làm bằng gang, thiết kế tay quay dạng vô lăng, giúp người vận hành dễ dàng điều khiển. Tay quay được phủ sơn chống gỉ, chống gỉ sét, bền bỉ hơn.
Van cổng gang ty chim nối bích tay quay Wonil
Van cổng gang ty chim nối bích tay quay Wonil

Đặc trưng nổi bật van cổng ty chìm Wonil WGN-10/16

  • Cấu trúc ty chìm nhỏ gọn: Cấu trúc van dạng ty chìm (non rising stem) giúp tiết kiệm không gian và bảo vệ trục van khỏi tác động bên ngoài, làm tăng độ bền của van.
  • Van gang xám bền bỉ: Cấu trúc van cổng ty chìm Wonil WGN-10/16 bằng vật liệu gang xám GC200, mang lại độ bền cao, khả năng chịu lực tốt, giúp van hoạt động ổn định trong điều kiện khắc nghiệt.
  • Cơ chế điều khiển đơn giản: Van được điều khiển bằng tay quay vô lăng, cơ chế điều khiển đơn giản, dễ sử dụng, điều khiển bằng tay, không cần các thiết bị hỗ trợ phức tạp nên phù hợp cho nhiều ứng dụng công nghiệp khác nhau.
  • Vận hành dạng nâng tiện lợi: Van cổng ty chìm Wonil WGN-10/16 điều khiển dạng tịnh tiến, dạng nâng, chuyển động đĩa lên xuống, cho phép mở và đóng van một cách mượt mà, hiệu quả, giảm thiểu lực cản trong quá trình vận hành.
  • Đĩa nâng hoàn toàn, không hạn chế dòng chảy: Khi van mở hoàn toàn, đĩa được nâng lên loại bỏ khỏi đường dẫn dòng chảy. Thiết kế này không gây cản trở dòng chảy, đảm bảo lưu lượng qua van không bị hạn chế.
  • Tiêu chuẩn 10K/16K: Thiết kế kết nối theo tiêu chuẩn KS 10K, KS 16K, đảm bảo độ chính xác, kết nối đáng tin cậy.
  • Gioăng kim loại làm kín tốt: Sự khác biệt về gioăng làm kín bằng kim loại đồng CAC406, mang lại khả năng làm kín tốt, đáng tin cậy mà lại bền bỉ, chống mài mòn.
  • Thiết kế dày dặn, kết cấu chắc chắn: Van có thiết kế dày dặn với kết cấu chắc chắn, giúp tăng cường độ bền, chất lượng và tuổi thọ.
  • Điều khiển lưu chất lỏng: Van cổng ty chìm Wonil WGN-10/16 sử dụng trong kiểm soát các loại chất lỏng, nước, hoạt động đáng tin cậy tại các ứng dụng này.
  • Khả năng tháo rời tốt, thuận tiện bảo trì: Van cổng ty chìm Wonil WGN-10/16 cung cấp khả năng tháo rời và lắp đặt dễ dàng, thuận tiện cho việc bảo trì và sửa chữa, giúp giảm thời gian chết của hệ thống.
Van cổng ty chìm gang nối bích Wonil
Van cổng ty chìm gang nối bích Wonil

Thông tin liên hệ:

  • CÔNG TY CỔ PHẦN KỸ THUẬT VÀ THIẾT BỊ CÔNG NGHIỆP VIVA
  • Hotline: 0965925563
  • Zalo: 0965925563
  • Email: Vangiare.vn@gmail.com.

Xem thêm: Van cổng inox Wonil WSGO-1
