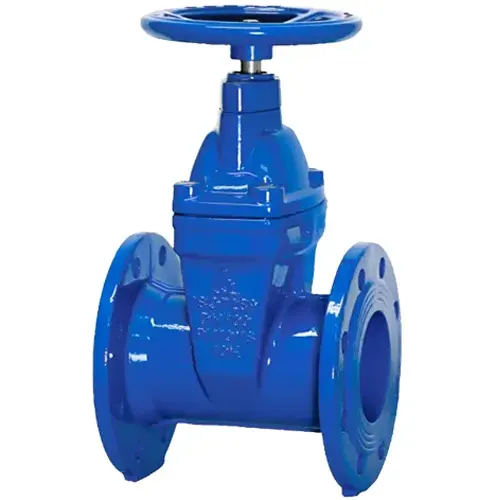

Van cổng ty chìm Shinyi RVHX được sử dụng rộng rãi trong kiểm soát dòng chảy, thực hiện đóng ngắt, lưu thông lưu chất. Van thiết kế dạng ty chìm, cấu trúc bằng vật liệu gang, đĩa bằng gang bọc cao su EPDM, điều khiển bằng tay quay, kết nối mặt bích. Các van cổng Shinyi này được ưa chuộng nhờ thiết kế nhỏ gọn, điều khiển tiện lợi, hoạt động nhẹ, bền bỉ, không bị ăn mòn, gỉ sét, tương thích với nước sạch.
Thông số kỹ thuật van cổng ty chìm Shinyi RVHX
Model: RVHX.
Kích thước kết nối: DN50 – DN600.
Kiểu kết nối: Kết nối mặt bích.
Tiêu chuẩn mặt bích: BS, DIN, JIS, ASME.
Vật liệu thân van: Gang cầu.
Vật liệu đĩa: Gang bọc cao su.
Điều khiển: Tay quay.
Thiết kế: Ty chìm.
Nhiệt độ làm việc: -10 – 80 độ C.
Áp suất làm việc: 10 bar, 16 bar, 20 bar, 25 bar.
Thương hiệu: Shinyi.
Xuất xứ: Đài Loan.
Sản xuất: Việt Nam.
Giải thích mã van cổng ty chìm Shinyi RVHX:
(1) Loại – series:“RV”, Van cổng ty chìm – Non rising stem gate valve.
(2) Kiểu vận hành:“H”, vận hành bằng tay quay – Handwheel.
Trọng lượng giảm 20%: Cấu trúc mã van cổng ty chìm Shinyi RVHX nhỏ gọn hơn, giảm trọng lượng tổng thể của van, bên cạnh đó, vật liệu cấu trúc là gang cầu, chất lượng tốt hơn, trọng lượng cũng nhẹ hơn so với các vật liệu gang xám. Tổng thể trọng lượng giảm hơn 20%, gọn nhẹ, thuận tiện vận chuyển, lắp đặt.
Cấu trúc chống kẹt: Thiết kế thân phẳng, cấu trúc đĩa gang bọc cao su đặc biệt. Giúp chuyển động đĩa trơn tru, chống cấn kẹt.
Tương thích nước sạch: Vật liệu chất lượng, đĩa gang bọc cao su EPDM, thân gang sơn phủ epoxy tương thích với nước sạch, không gây hại cho sức khỏe người dùng.
Sơn phủ chống UV: Sơn phủ epoxy hai thành phần (epoxy resin powder) tiêu chuẩn JIS K 5551:2002, lớp phủ an toàn, chống UV tốt, không biến chất.
Thiết kế tiêu chuẩn: Van cổng ty chìm Shinyi RVHX thiết kế theo tiêu chuẩn BS 5163 / BS EN 1074-1 / AWWA C509 / ISO 7259.
Kết nối tiêu chuẩn: BS 4504 PN10, PN16, PN25; DIN 2632 PN10, PN16, PN25; DIN 2633 PN10, PN16, PN25; ASME B16.42 150LB.
Van cổng gang ty chìm tay quay Shinyi Đài Loan
Đặc điểm thiết kế van cổng ty chìm Shinyi RVHX
Thân đúc khuôn vật liệu gang cầu: Cấu trúc thân van cổng ty chìm Shinyi RVHX bằng phương pháp đúc khuôn công nghệ cao tuân thủ tiêu chuẩn đảm bảo độ chính xác, không có khuyết tật, hoàn thiện tốt. Vật liệu gang cầu kỹ thuật luyện kim tự chủ, vật liệu chất lượng, được kiểm soát chặt chẽ. Thân van có kết cấu rất chắc chắn, dày dặn, bền bỉ, thiết kế tinh xảo, hoàn thiện tốt.
Nắp van gang cầu cấu trúc tháo rời: Cấu trúc nắp van cổng ty chìm Shinyi RVHX dạng tháo rời, đúc khuôn bằng gang cầu, bắt bằng bu lông inox chống gỉ, tại mối nối được đổ nhựa chống tác động môi trường. Làm kín bằng gioăng vật liệu NBR, đảm bảo độ kín, chống rò rỉ.
Trục ty chìm inox chống gỉ: Cấu trúc trục ty chìm bằng vật liệu inox 420, trục ngắn, nhỏ gọn, cấu trúc chắc chắn, chịu lực, chịu áp tốt, chống ăn mòn.
Đĩa gang bọc cao su EPDM: Thiết kế đĩa bằng vật liệu gang bọc cao su EPDM bên ngoài. Thiết kế đĩa độ chính xác cao, kích thước chuẩn xác, bề mặt đĩa tạo niêm phong kín với thân.
Tay quay gang điều khiển thuận tiện: Cơ chế tay quay dạng vô lăng, điều khiển trực tiếp chuyển động xoay của trục, vật liệu tay quay bằng thép sơn phủ chống gỉ, chắc chắn, bền bỉ, chịu ứng suất tốt với các tác động điều khiển.
Bích nối RF tiêu chuẩn: Hai mặt bích ở hai đầu van để kết nối lên hệ thống ống, bích thiết kế dạng RF – có gương chống trượt. Sẵn nhiều mã tiêu chuẩn khác nhau BS 4504, DIN, ASME…
Sơn phủ toàn thân Epoxy 2 thành phần: Sơn phủ toàn bộ van cổng ty chìm Shinyi RVHX cả bên trong và bên ngoài, sơn epoxy hai thành phần, lớp phủ dày 250μm – 300μm.
Van cổng gang ty chìm Shinyi Đài Loan
Đặc trưng nổi bật van cổng ty chìm Shinyi RVHX
Thiết kế ty chìm nhỏ gọn: Cấu trúc van ty chìm, van thấp hơn, nhỏ gọn hơn, tối ưu không gian hơn. Đặc biệt tương thích với các hệ thống, ứng dụng có không gian nhỏ, hạn chế.
Điều khiển dạng cơ đơn giản: Van cổng ty chìm Shinyi RVHX điều khiển dạng cơ bằng tay quay đơn giản, quy trình lắp đặt, vận hành và bảo trì rất đơn giản, dễ dàng.
Đóng mở chính xác, điều tiết tốt: Độ chính xác cao, sai số cực kì thấp. Điều khiển đóng mở tuyệt đối, không rò rỉ. Khả năng điều tiết cũng tương đối tốt.
Thiết kế đĩa chống rò rỉ: Van cổng ty chìm Shinyi RVHX thiết kế đĩa gang bọc cao su đảm bảo độ bền và cung cấp niêm phong kín với thân như một đệm làm kín, nhờ vậy tình trạng rò rỉ qua đĩa hoàn toàn không xảy ra.
Chống cấn kẹt, đóng mở tin cậy: Thiết kế thân phẳng, đĩa bọc cao su, chống cấn kẹt, chống kẹt đĩa.
Kết nối linh động, chính xác: Kết nối bích linh động, cho phép lắp đặt và tháo rời tiện lợi. Bích tiêu chuẩn, thiết kế nhiều mã tuân thủ nhiều tiêu chuẩn khác nhau đảm bảo tính tương thích tốt.
Cấu trúc chất lượng, chắc chắn, bền bỉ: Cấu trúc tiêu chuẩn, vật liệu chất lượng đảm bảo van bền bỉ, tuổi thọ dài.
Tính tương thích tốt, an toàn: Sử dụng được với nhiều hệ thống khác nhau, an toàn khi sử dụng với nước sạch.
Van cổng gang ty chìm tay quay nối bích Shinyi Đài Loan
