Van điện từ áp cao TPC-DWHF là một sản phẩm đến từ thương hiệu TPC Hàn Quốc, đây là mã van điện từ thiết kế đặc biệt cho phép sử dụng với áp suất cao lên đến 20 bar. Van điện từ TPC này có cấu trúc dạng thường đóng, vận hành gián tiếp, vật liệu thân van bằng đồng thau, màng van NBR, kiểu kết nối mặt bích với các kích thước từ DN25 – DN50. Có các mã sản phẩm dùng cho hơi, nước, dầu, khí…
Thông số kỹ thuật van điện từ áp cao TPC-DWHF
Series: DWHF.
Kích thước kết nối: DN25 – DN50.
Vật liệu cấu tạo: Đồng thau.
Vật liệu màng: NBR.
Kiểu kết nối: Kết nối mặt bích.
Tiêu chuẩn bích:
Nhiệt độ làm việc: 0 – 60 độ C.
Áp suất làm việc: 0.5 – 20kgf/cm2.
Điện áp sử dụng: AC220V, AC110V, AC100V, AC24V, DC24V.
Hoạt động: Thường đóng.
Thiết kế: Gián tiếp.
Thương hiệu: TPC.
Xuất xứ: Hàn Quốc.
Catalog van điện từ áp cao TPC-DWHF:
Catalog van điện từ áp cao TPC-DWHF
Thiết kế van điện từ áp cao TPC-DWHF
Bích FF bằng đồng: Bích hai đầu cho phép van kết nối trên hệ thống ống có bích chờ, là loại bích dạng FF, thiết kế nhiều mã tiêu chuẩn theo DIN, JIS, ANSI, đảm bảo khả năng tương thích tối đa với hệ thống. Bích cấu trúc từ vật liệu đồng thau, có độ dày cao nên rất chắc chắn, bền bỉ và chịu lực tốt.
Cấu trúc coil nằm lệch một bên: Cuộn coil của mã van điện từ áp cao TPC-DWHF nằm lệch về một phía, cấu trúc này vừa tối ưu về thiết kế vận hành gián tiếp của van, vừa tối ưu về không gian lắp đặt.
Cấu trúc màng van điều khiển NBR: Màng điều khiển hoạt động đóng mở của van được cấu trúc từ vật liệu đàn hồi chất lượng cao NBR nên khả năng điều khiển rất đáng tin cậy, khả năng làm kín tốt, độ bền cao, khả năng tương thích nhiều loại lưu chất.
Cố định bằng bu lông inox: Cố định nắp van và màng van bằng các bu lông inox chống gỉ, bu lông cờ lê cấp bền 4.8, chắc chắn, bền bỉ, chống ăn mòn, chống gỉ sét, đảm bảo độ kín khi van sử dụng trong áp suất cao.
Lò xo giữ vị trí thường đóng bằng inox: Trạng thái của van điện từ áp cao TPC-DWHF dạng thường đóng, giữ vị trí đóng bằng cách sử dụng lực đàn hồi của lò xo. Cấu trúc lò xo chất lượng cao, chống ăn mòn, chống gỉ sét, chống mài mòn nhờ cấu trúc chính xác, vật liệu inox chống gỉ.
Cấu trúc toàn thân đồng thau: Phần thân van cấu trúc của van được tạo hình bằng phương pháp đúc nên độ liền mạch tuyệt đối, độ bền cao, chịu áp lực tốt, vật liệu trong cấu trúc là vật liệu đồng thau chuẩn ASTM.
Mũi tên dẫn hướng đúc nổi trên nắp van: Một mũi tên được đúc nổi trên bề mặt nắp van, tiện lợi cho việc quan sát, mũi tên này thể hiện hướng lắp đặt của van.
Dây dẫn điện đấu nối sẵn: Van điện từ áp cao TPC-DWHF thiết kế hai dây dẫn điện đấu nối sẵn với cuộn coil, cho phép thực hiện đấu nối van với mạng lưới điện rất dễ dàng, tiện lợi, chiều dài dây dẫn điện lên đến 250mm.
Vỏ coil hợp kim, ngăn chặn ngoại lực bên ngoài: Vỏ của cuộn coil thiết kế tối ưu, chịu lực tốt với vật liệu cấu trúc là hợp kim rất chắc chắn.

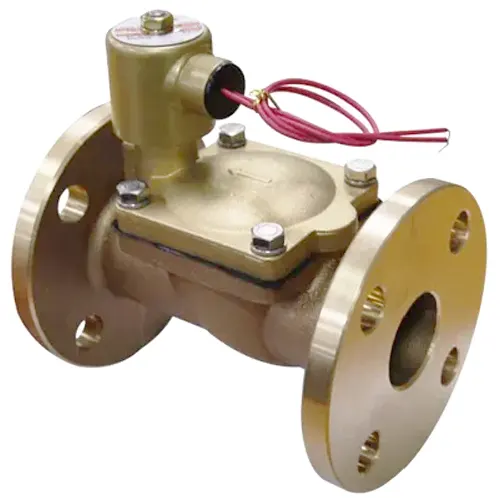

Sản phẩm van điện từ áp cao TPC-DWHF
Lợi thế của van điện từ áp cao TPC-DWHF
Khả năng tương thích với áp suất cao tốt: Khả năng làm việc tại các hệ thống áp suất cao rất tốt, áp suất làm việc tối đa của mã van lên đến 20kgf/cm2. Sẽ là lựa chọn đáng tin cậy và an toàn cho các ứng dụng áp cao.
Giảm thiểu tình trạng búa nước: Thiết kế của van điện từ áp cao TPC-DWHF mang lại khả năng đóng chậm trong quá trình điều khiển van đóng mở, vì vậy giảm thiểu tình trạng xung đột áp suất là nguyên nhân gây ra búa nước.
Lưu lượng dòng chảy lớn, kích thước van lớn: Kích thước van lớn, đường kính lỗ orifice lớn nên lưu lượng dòng chất qua van lớn, ít bị tổn thất áp suất hơn.
Khả năng lắp đặt tiện lợi, kết nối tối ưu: Kiểu kết nối mặt bích mang lại khả năng lắp đặt và tháo rời nhanh chóng, dễ dàng, tiện lợi cùng. Thuận tiện cho quá trình lắp đặt cũng như quá trình bảo dưỡng, bảo trì và thay thế.
Đấu nối điện dễ dàng, phù hợp nhiều mạng lưới điện: Cấu trúc van điện từ áp cao TPC-DWHF đơn giản, hai dây dẫn điện cho phép đấu nối trực tiếp vào mạng lưới điện, việc đấu nối rất đơn giản, không yêu cầu kỹ thuật cao.
Khả năng điều khiển chính xác, rất đáng tin cậy: Khả năng điều khiển đóng ngắt độ chính xác cao chỉ với hai chức năng chuyển mạch là đóng và mở.
Chất lượng, bền bỉ, chắc chắn: Cấu trúc van điện từ áp cao TPC-DWHF rất chắc chắn, thiết kế theo tiêu chuẩn, áp dụng công nghệ cao vào sản xuất nên chất lượng van rất tốt.
Thiết kế coil chống cháy, tuổi thọ lâu dài: Cuộn coil tiêu chuẩn thiết kế chống cháy, hoạt động và chạy êm, chống ngâm điện, chống sinh nhiệt nên chúng rất bền bỉ, tuổi thọ lâu dài.
Khả năng điều khiển từ xa tiện lợi: Là loại van tự động, cung cấp khả năng điều khiển từ xa bằng điện năng rất tiện lợi.
Van điện từ đồng nối bích áp cao TPC-DWHF
