Van điện từ giảm tiếng ồn TPC-DWLNS

Cập nhật lần cuối ngày 20/03/2024 lúc 02:34 chiều

Van điện từ giảm tiếng ồn TPC-DWLNS được sử dụng với mục đích là để kiểm soát lưu chất hơi trong các hệ thống, điều khiển tự động bằng điện năng. Đây là một mã sản phẩm của thương hiệu TPC xuất xứ Hàn Quốc.

Điểm đặc biệt của mã van này đó chính là khả năng giảm thiểu tiếng ồn, hạn chế ô nhiễm tiếng ồn. Van điện từ TPC này chuyên dụng cho hơi nước, được cấu trúc từ vật liệu đồng thau, nối ren, hoạt động thường đóng, thiết kế vận hành trực tiếp (DN8) và gián tiếp (lớn hơn DN10).

Thông số kỹ thuật van điện từ giảm tiếng ồn TPC-DWLNS

• Series: DWLN.
• Model: DWLNS…
• Kích thước kết nối: DN8 – DN50.
• Vật liệu cấu tạo: Đồng thau.
• Vật liệu màng: PTFE
• Nhiệt độ làm việc: 0 – 180 độ C.
• Áp suất làm việc: 0 – 15kgf/cm2 (tùy kích thước).
• Điện áp sử dụng: AC110V, AC100V, AC220V, DC24V, DC12V.
• Hoạt động: Thường đóng.
• Thiết kế: Trực tiếp (DN8), gián tiếp.
• Ứng dụng: Hơi.
• Thương hiệu: TPC.
• Xuất xứ: Hàn Quốc.

Catalog van điện từ giảm tiếng ồn TPC-DWLNS:

Model đầy đủ van điện từ giảm tiếng ồn TPC-DWLNS

DWLN S10-1C-02:

(1) DWLN: Thuộc series van điện từ giảm tiếng ồn.

(2) S: Lưu chất ứng dụng là hơi nước.

(3) 10: Thể hiện kích thước lỗ Orifice. Kí hiệu thể hiện kích thước tương đương, đơn vị là mm.

• 01: Ø1
• 02: Ø2
• 03: Ø3
• 04: Ø4
• 05: Ø5
• 10: Ø10
• 15: Ø15
• 20: Ø20
• 25: Ø25
• 32: Ø32
• 40: Ø40
• 50: Ø50

(4) 1: Thể hiện điện áp sử dụng của van. Mỗi ký hiệu thể hiện cho một mức điện áp.

• 1: AC110V, 50/Hz; AC100V, 50/60Hz.
• 2: AC220V, 50/60Hz; AC220V, 60Hz
• 5: DC24V
• 9: DC12V.

(5) C: Đầu vào điện.

• C: Đầu vào điện loại hộp.
• G: Đầu vào điện loại nút.

(6) 02: Thể hiện kích thước kết nối của van. Mỗi ký tự thể hiện một kích thước kết nối, được tính theo inch hoặc cũng có thể quy chuẩn sang DN, mm. Quy định kích thước cụ thể như sau:

• 02: PT 1/4
• 03: PT 3/8
• 04: PT 1/2
• 06: PT 3/4
• 10: PT 1
• 12: PT 1 1/4
• 14: PT 1 1/2
• 20 PT 2

Đặc trưng nổi bật van điện từ giảm tiếng ồn TPC-DWLNS

• Cấu trúc giảm thiểu tiếng ồn: Thiết kế đặc trưng nổi bật nhất của mã van điện từ giảm tiếng ồn TPC-DWLNS là cấu trúc cho phép giảm thiểu tiếng ồn, hạn chế ô nhiễm tiếng ồn trong hệ thống.
• Ứng dụng cho hơi nước: Mã van này chuyên dụng cho loại lưu chất hơi nước, chúng đảm bảo khả năng điều khiển và hoạt động đáng tin cậy đối với loại lưu chất này.
• Cấu trúc trực tiếp và gián tiếp: Thiết kế mã van điện từ giảm tiếng ồn TPC-DWLNS với hai loại dạng trực tiếp và gián tiếp. Dạng vận hành trực tiếp với kích thước DN8, dạng vận hành gián tiếp với kích thước DN10 trở lên.
• Hoạt động thường đóng, tối ưu quá trình vận hành: Trạng thái của van điện từ giảm tiếng ồn TPC-DWLNS là thường đóng. Có nghĩa khi cấp điện thì van mở, khi ngừng cấp điện van tự điều khiển về vị trí đóng.

Đặc trưng cấu trúc van điện từ giảm tiếng ồn TPC-DWLNS

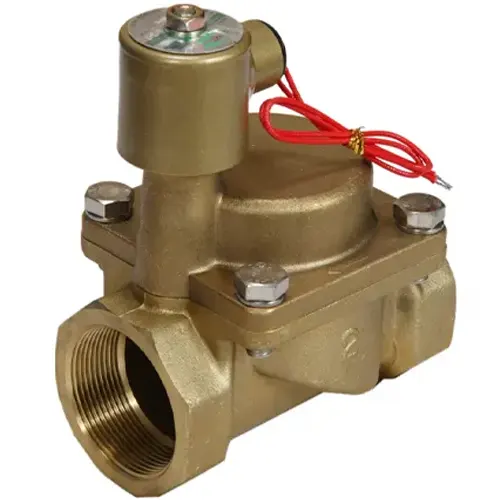

• Cấu trúc thân khác biệt giữa trực tiếp và gián tiếp: Cấu trúc thân van điện từ giảm tiếng ồn TPC-DWLNS có sự khác biệt giữa hai loại trực tiếp và gián tiếp. Loại trực tiếp được thiết kế với kích thước 1/4″ (DN8), loại gián tiếp được thiết kế với các kích thước lớn hơn. Phần thân van của van trực tiếp được thiết kế nhỏ gọn dạng một mảnh, phần thân van của van gián tiếp được thiết kế hai phần với phần nắp và phần thân riêng biệt phân cách bằng màng van.
• Thân van đúc từ vật liệu đồng thau: Thân van điện từ giảm tiếng ồn TPC-DWLNS được đúc từ vật liệu đồng thau, có màu vàng ánh kim đặc trưng. Phương pháp đúc công nghệ cao và vật liệu chất lượng mang lại cấu trúc van chắc chắn, bền bỉ, khả năng chịu lực tốt, ngoài ra còn chống ăn mòn, chống gỉ sét, chống oxy hóa.
• Cuộn coil nằm lệch (van gián tiếp) và nằm chính giữa (van trực tiếp): Thiết kế cuộn coil nằm ở chính giữa thân van đối với các sản phẩm van điện từ trực tiếp (DN8), thiết kế cuộn coil nằm lệch về một phía đối với các sản phẩm van điện từ gián tiếp (kích thước DN10 trở lên).
• Vỏ coil hợp kim giảm tiếng ồn: Cấu trúc vỏ cuộn coil của van từ vật liệu hợp kim, cấu trúc đặc biệt mang lại khả năng giảm thiểu tiếng ồn.
• Dây dẫn điện đấu sẵn: Thiết kế phần dây dẫn dài đấu sẵn, mang lại khả năng đấu nối tiện ích cho quá trình sử dụng. Chiều dài của dây dẫn lên đến 250mm.
• Màng van PTFE: Thiết kế màng van từ vật liệu PTFE, vật liệu chất lượng cao, độ bền tốt, khả năng chống oxy hóa, chống ăn mòn, kháng dầu, kháng hóa chất, chịu nhiệt độ cao tốt.
• Piston inox 304: Chi tiết piston điều khiển màng van cấu trúc từ loại vật liệu inox 304, là loại vật liệu có ưu thế về khả năng chống ăn mòn rất tuyệt vời, bên cạnh đó, chúng còn cung cấp độ bền cơ học cao, bền bỉ, chắc chắn.

So sánh van điện từ giảm tiếng ồn TPC DWLNS và DWLNW
