Y lọc thép

Cập nhật lần cuối ngày 11/02/2023 lúc 01:40 chiều

Y lọc thép là gì?

Y lọc thép là một thiết bị được sử dụng kết nối trong các đường ống cần lọc rác, tạp chất ra khỏi lưu chất của hệ thống. Dạng y lọc này được thiết kế có dạng chữ Y với cấu tạo đơn giản nhưng hiệu quả hoạt động lại rất cao.

Được lắp đặt cùng với hệ thống đường ống bởi kết nối ren hoặc kết nối bích. Với dòng Y lọc thép này, nó được cấu tạo từ dòng vật liệu thép đó là thép đúc, thép cacbon, cho nên ứng dụng của nó đa dạng, có thể ứng dụng ở những hệ thống nhiệt độ cao, áp suất cao. Nó ứng dụng chuyên dụng cho những hệ thống hơi nóng, nước nóng bởi khả năng chịu nhiệt độ và áp suất của nó tốt nhất.

Với kích thước đa dạng, từ DN15 – DN600, dòng y lọc thép có thể được ứng dụng đa dạng ở những hệ thống lớn nhỏ, dễ dàng tìm được kích thước y phù hợp cho hệ thống.

Thông số kỹ thuật của y lọc thép

• Kích thước van: DN15 – DN600
• Vật liệu chế tạo thân van: Thép cacbon, thép đúc…
• Vật liệu lưới lọc: Inox 201, Inox 304, inox 316
• Kiểu kết nối : Lắp ren, lắp bích
• Phạm vi nhiệt độ: 0 độ C – 220 độ C
• Áp suất làm việc: PN16, PN25
• Môi trường ứng dụng: Nước, hơi, dầu….
• Bảo hành: 12 tháng.

Catalog của y lọc thép

Cấu tạo của y lọc thép

Thân van: Thân van thiết kế dạng ống chữ Y với hai kiểu kết nối cơ bản là lắp bích và lắp ren, van có thể phân thành hai loại chính là dòng lắp bích thép và dòng lắp ren thép. Thân được đúc từ vật liệu thép đúc hoặc thép cacbon.

Lưới lọc thép không gỉ: Lưới lọc thông dụng nhất là được làm bằng vật liệu thép không gỉ, tên gọi quen thuộc là inox, tuy nhiên cũng có thể được cấu tạo từ vật liệu thép thông thường. Lưới lọc thép không gỉ chống gỉ sét, ăn mòn bởi lưu chất, do lưới lọc tiếp xúc trực tiếp với lưu chất. Bộ phận lưới lọc này là bộ phận quan trọng nhất, nó dùng để lọc rác, tạp chất khỏi lưu chất.

Nắp van: Nắp van này được sử dụng để tháo rời khi bảo trì van.

Ưu điểm của y lọc thép

Van được thiết kế chắc chắn, chính xác, bề mặt van đẹp.

Van thiết kế bằng thép Cacbon với khả năng chịu nhiệt, chịu áp tốt.

Lưới lọc của van được thiết kế bằng thép không gỉ, cho khả năng chống gỉ, chống ăn mòn, làm việc lâu dài.

Bộ phận lưới lọc này có thể tùy chọn mắt lưới phù hợp với nhu cầu lọc.

Bộ phận lưới lọc có thể thay thế dễ dàng.

Sản phẩm này có thể bảo trì khi hệ thống vẫn hoạt động, chỉ cần tháo bộ phận lưới lọc, không cần tháo rời toàn bộ thân van.

Với kích thước đa dạng, việc tìm mua dễ dàng.

Ứng dụng của y lọc thép

Các bộ lọc này được ứng dụng trong những hệ thống yêu cầu về độ sạch của lưu chất, dòng y lọc thép này có thể được ứng dụng với tất cả các dòng lưu chất như nước, nước nóng, hơi nóng, dầu, khí…Một số ứng dụng cụ thể của sản phẩm này đó là.

Ứng dụng trong các hệ thống cấp nước, cấp nước sinh hoạt, cấp nước công nghiệp.

Các van này cũng được sử dụng trong các hệ thống cấp thoát nước, xử lý nước, bảo vệ các thiết bị trong hệ thống.

Các loại bộ lọc này được ứng dụng trong các ngành công nghiệp hóa dầu và dầu mỏ, loại bỏ tạp chất khỏi các loại lưu chất

Ứng dụng trong các nhà máy công nghiệp chế biến thực phẩm.

Các dòng y lọc thép

Y lọc thép lắp ren

Y lọc thép lắp ren được thiết kế với các kích thước tương đối nhỏ, dễ dàng di chuyển, lắp đặt và dòng van này thông thường cũng chỉ lắp đặt với các hệ thống nhỏ, bởi đối với những bộ lọc được thiết kế tiện ren, nó được thiết kế sử dụng nối ren với đường ống. Mà đặc trưng của kiểu nối ren này là làm việc với áp lực thấp, nên với những hệ thống lớn, nó không được lựa chọn để lắp đặt, cho nên người ta không thiết kế các kích thước lớn hơn. Cộng thêm việc với các kích thước lớn, thì những sản phẩm với kết nối ren cũng khó lắp đặt hơn so với những dòng có kiểu nối bích.

Thông số kỹ thuật

Kích thước: DN15 – DN100

Vật liệu: Thép cacbon, thép đúc

Kiểu lắp: Lắp ren.

Nhiệt độ làm việc: 0 độ C – 180 độ C

Áp suất: PN16

Ứng dụng: Nước, khí, hơi, dầu….

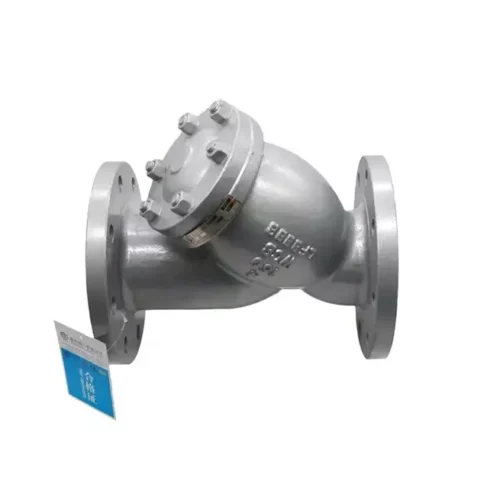

Y lọc thép lắp bích

Dòng y lọc thép nối bích với kết nối kiểu mặt bích, thiết kế mặt bích gắn liền với thân van. Với thiết kế mật bích thì kết nối với đường ống, được kết nối bằng những bu lông đai ốc, sẽ tốn thêm một khoản chi phí cho bu lông, tuy nhiên với kết nối mặt bích, nó mang lại khả năng chịu áp lực tốt với những hệ thống có áp lực cao.

Thông số kỹ thuật

Kích thước: DN100 – DN600

Vật liệu: Thép cacbon, thép đúc…

Kiểu lắp: Lắp bích.

Nhiệt độ làm việc: Tối đa 220 độ C

Áp suất: PN16, PN25

Môi trường làm việc: Nước, khí, hơi, dầu mỏ, xăng….

Xuất xứ: Đài Loàn, Hàn Quốc, Trung Quốc…
