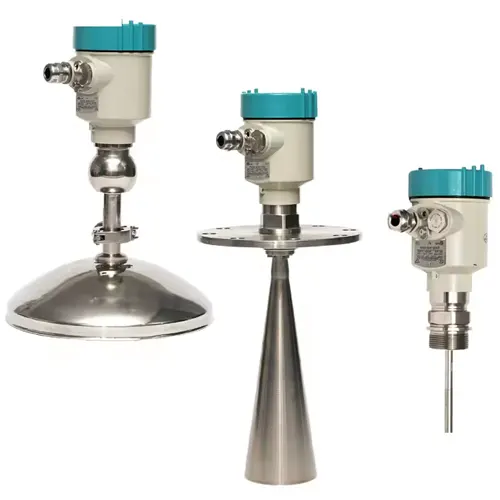

Cảm biến đo mức radar là một thiết bị được sử dụng để đo mức, đo chiều cao của chất lỏng. Cảm biến đo mức radar sẽ đo mức của chất lỏng sau đấy chuyển đổi thành tín hiệu điện.
Không giống như các cảm biến đo mức dạng siêu âm, các cảm biến đo mức radar này không bị ảnh hưởng bởi các yếu tố về sự thay đổi nhiệt độ, sự thay đổi độ ẩm hoặc sự bay hơi của lưu chất.
Các loại cảm biến đo mức radar
Cảm biến đo mức radar được phân thành hai loại chính đó là cảm biến đo mức radar không tiếp xúc và cảm biến đo mức radar tiếp xúc.
Cảm biến đo mức radar không tiếp xúc
Cảm biến đo mức radar không tiếp xúc sẽ không có bộ phận nào tiếp xúc với lưu chất. Các cảm biến đo mức dạng radar này sử dụng sóng tần số cao 26 GHz được truyền qua bộ phận ăng ten và truyền về phía mặt chất lưu.
Khi gặp bề mặt chất lưu, các sóng tần số cao này sẽ phản xạ lại về ăng ten. Các cảm biến đo mức dạng radar sẽ tính khoảng cách của bề mặt sản phẩm đến cảm biến bằng cách tính độ trễ của tần số theo thời gian.
Sự khác biệt giữa tần số phát thực tế và tần số thu thực tế sẽ tỷ lệ thuận với khoảng cách của bề mặt chất lưu đến ăng ten.
Các máy đo mức radar không tiếp xúc này sẽ bị ảnh hưởng bởi độ lớn của tần số. Độ lớn của tần số sẽ ảnh hưởng đến hiệu suất của máy đo mức này. Độ lớn của tần số sẽ quyết định đến độ rộng của chùm tia và độ nhạy cảm của cảm biến đối với hơi, bọt…
Các cảm biến đo mức radar không tiếp xúc mang lại những ưu điểm đó là:
Các cảm biến đo mức radar không tiếp xúc này thích hợp sử dụng để đo mức các loại lưu chất đó là lưu chất lỏng, chất rắn hoặc hạt, thích hợp với hầu hết các ứng dụng.
Các cảm biến mức radar không tiếp xúc có độ chính xác cao, độ tin cậy cao, các cảm biến đo mức radar này có độ chính xác lên tới 1mm.
Các cảm biến đo mức radar này không bị ảnh hưởng bởi sự thay đổi của chất lỏng, mật độ của chất lỏng, điện môi của chất lỏng, độ dẫn điện, hay sự thay đổi về nhiệt độ và áp suất của chất lỏng.
Cảm biến đo mức radar có tiếp xúc
Cảm biến đo mức radar có tiếp xúc là các cảm biến mức radar được thiết kế với một ống dẫn sóng hay còn được gọi là đầu dò để dẫn sóng đến bể mặt chất lưu.
Các xung điện từ có tần số thấp từ 1 GHz sẽ được truyền từ thiết bị cảm biến thông qua đầu dò và dẫn tới bề mặt chất lưu và chúng sẽ được phản xạ trở lại cảm biến.
Các cảm biến đo mức radar có tiếp xúc này cũng hoạt động dựa trên nguyên lý ToF, nguyên lý Time of flight, thiết bị này sẽ đo thời gian trễ giữa tín hiệu truyền đi và tín hiệu phản xạ của bề mặt phương tiện được tính bằng công thức: Khoảng cách = (tốc độ ánh sáng * thời gian trễ)/2.
Các cảm biến mức radar có tiếp xúc này mang lại những ưu điểm đó là:
Độ tin cậy cao, độ chính xác cao, thích hợp ứng dụng với các lưu chất có dạng chất lỏng, bùn, chất rắn…
Các cảm biến đo mức radar có tiếp xúc này thích hợp với các ứng dụng có hằng số điện môi thấp.
Các cảm biến này còn có ưu điểm là hoạt động ổn định, tin cậy, nó không bị ảnh hưởng bởi các yếu tố như sự thay đổi mật độ chất lỏng, hằng số điện môi, độ dẫn điện, bọt…
Các thiết bị này không có bộ phận chuyển động vì thế hạn chế bảo trì tối đa.
Ưu điểm của cảm biến đo mức radar
Cảm biến đo mức radar được thiết kế với dạng không tiếp xúc, có nghĩa là các cảm biến radar này không có bộ phận nào tiếp xúc trực tiếp với lưu chất. Điều này giúp các cảm biến tương thích với nhiều loại ứng dụng, tương thích với tất cả các loại lưu chất mà không cần phải lo lắng.
Các sản phẩm cảm biến đo mức radar không có bộ phận tiếp xúc và cũng không có bộ phận chuyển động, thiết kế này giúp giảm tình trạng lỗi, hư hỏng cơ học từ các bộ phận chuyển động.
Cũng nhờ vậy, thiết kế của thiết bị cảm biến này rất nhỏ gọn, giúp tiện lợi trong quá trình vận chuyển và tiện lợi trong quá trình lắp đặt.
Các cảm biến đo mức radar có độ chính xác cao, các cảm biến này có xung tần số cao.
Các cảm biến đo mức radar sẽ không bị ảnh hưởng bởi sự ngưng tụ và các hạt bụi trong không khí.
Các cảm biến đo mức radar cho khả năng đo liên tục và chính xác, do máy cảm biến đo mức radar không tiếp xúc với môi trường đo chính vì vậy, các cảm biến đo mức radar này ít bị ảnh hưởng bởi điều kiện nhiệt độ, áp suất, khí…
Các sản phẩm cảm biến đo mức radar cho khả năng bảo trì đơn giản, thuận tiện, khả năng vận hành đơn giản. Các sản phẩm này thường sẽ được thiết kế chức năng cảnh báo lỗi và tự chẩn đoán.
Phạm vi ứng dụng của các cảm biến mức dạng radar này rộng rãi.
Nhược điểm của cảm biến đo mức radar
Cảm biến đo mức radar thường có giá thành cao hơn một số sản phẩm cảm biến đo mức radar khác.
Các cảm biến đo mức dạng radar chỉ thích hợp với kiểu lắp đặt hướng trên cùng của bồn chứa, nó không thích hợp lắp đặt theo các hướng nằm ngang.
Những lưu ý khi lắp đặt cảm biến đo mức radar
Cảm biến đo mức radar khi lắp đặt trong các bồn chứa, bể chứa cần phải lưu ý đến một số kỹ thuật lắp đặt để đảm bảo các cảm biến mức radar có thể hoạt động chính xác.
Vị trí lắp đặt của cảm biến radar phải đảm bảo cách thành bồn chứa ít nhất 250mm.
Đối với các bể chứa có dạng hình nón, các cảm biến radar nên được lắp đặt tại vị trí trung tâm của mặt phẳng bồn chứa để đảm bảo rằng radar có thể đo được đỉnh của hình nón.
Khi lắp đặt các cảm biến mức radar tại các ứng dụng vật liệu rắn nên lắp đặt với các mặt bích đa năng để có thể điều chỉnh hướng của cảm biến mức radar. Việc này giúp cho các cảm biến mức radar có thể điều chỉnh hướng theo chiều dọc của bề mặt vật liệu để tránh tình trạng mất tín hiệu.
Vị trí lắp đặt của cảm biến mức radar cũng cần lưu ý không lắp đặt gần đầu vào của nguồn cấp vật liệu. Việc lắp đặt cảm biến mức radar gần đầu vào nguồn cấp vật liệu, nguồn cấp vật liệu này sẽ làm cản trở đến sự lan truyền và phản xạ của phương tiện radar.
Với các bồn chứa, bể chứa có dạng hình vòm, hình tròn không nên lắp đặt cảm biến radar tại đỉnh vòm, tức là ở trung tâm của đỉnh bồn chứa. Bởi vì, tại vị trí đỉnh vòm tiếng vang thường tập trung tại vị trí này, do đó ảnh hưởng đến kết quả đo của cảm biến đo mức dạng radar.
Độ sâu của đầu dò cảm biến đo mức dạng radar phải được đặt sâu vào trong bồn chứa, bể chứa ít nhất 10mm, việc lắp đặt đầu do cảm biến đo mức dạng radar cao hơn sẽ khiến cho đầu dò đo mức của radar bị đoản mạch nên sẽ ảnh hưởng đến việc đo mức của cảm biến đo mức radar. Vì vậy để cảm biến đo mức dạng radar có thể hoạt động chính xác thì hãy lắp đặt đầu dò sâu vào bể chứa ít nhất 10mm.
