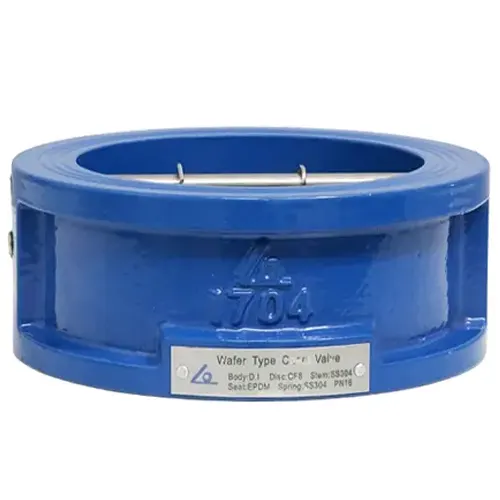

Van 1 chiều cánh bướm Shinyi WBCX

200.000( Đã có VAT )
Thị trường: 300.000
Tiết kiệm: 100.000 (33%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
GTIN: 8931542941440 Mã: 94144 Danh mục: ,
Hỗ trợ trực tuyến

Cập nhật lần cuối ngày 12/06/2024 lúc 05:31 chiều

Van 1 chiều cánh bướm Shinyi WBCX được dùng để ngăn chặn dòng chảy ngược, chống chảy ngược, dẫn hướng dòng chảy trong đường ống chỉ chảy theo một chiều. Chúng giúp bảo vệ các thiết bị, các van, các máy bơm trong hệ thống không bị ảnh hưởng bởi tác động xấu của dòng chảy ngược. Cấu trúc mã van 1 chiều Shinyi này dạng van 1 chiều cánh bướm, vật liệu thân gang, đĩa inox, kết nối wafer, kích thước đa dạng từ DN50 đến DN800.

Thông số kỹ thuật van 1 chiều cánh bướm Shinyi WBCX

  • Model: WBCX.
  • Kích thước kết nối: DN50 – DN800.
  • Thiết kế: Van 1 chiều cánh bướm.
  • Vật liệu cấu trúc: Gang cầu.
  • Vật liệu đĩa: Inox.
  • Vật liệu gioăng: NBR/ EPDM.
  • Kiểu kết nối: Kết nối kẹp wafer.
  • Nhiệt độ làm việc: -10 – 80 độ C.
  • Áp suất làm việc: 10 bar, 16 bar, 20 bar, 25 bar.
  • Thương hiệu: Shinyi.
  • Xuất xứ: Đài Loan.
  • Sản xuất: Việt Nam.

Vật liệu cấu trúc van 1 chiều cánh bướm Shinyi WBCX:

  • (1) Thân van: Gang cầu – ASTM A536/EN GJS 500-7.
  • (2) Đĩa: Inox – ASTM A351 CF8/CF8M.
  • (3) Lò xo: Inox – ASTM A167 304/316.
  • (4) Chốt bản lề: Inox – AISI 304/316.
  • (5) Plug: Inox – AISI 1025.
  • (6) Gioăng o-ring thân: Nhựa – PTFE.
  • (7) Gioăng o-ring lò xo: Nhựa – PTFE.
  • (8) Chốt chặn: Inox – ASTM A167 304/316.
  • (9) Bu lông treo: Thép – AISI 1045.
  • (10) Đệm làm kín: Cao su – NBR/EPDM.

Catalog van 1 chiều cánh bướm Shinyi WBCX:

Catalog van 1 chiều cánh bướm Shinyi WBCX
Catalog van 1 chiều cánh bướm Shinyi WBCX

Đặc điểm nổi bật thiết kế van 1 chiều cánh bướm Shinyi WBCX

  • Thân van nhỏ gọn vật liệu gang cầu: Thiết kế thân van 1 chiều cánh bướm Shinyi WBCX rất tối giản, rất nhỏ gọn, trọng lượng nhỏ. Được đúc bằng vật liệu gang cầu tiêu chuẩn, vật liệu chất lượng cao, đảm bảo độ bền, khả năng chịu nhiệt cao tốt, chịu áp tốt.
  • Đĩa inox chống ăn mòn: Cấu trúc đĩa dạng cánh bướm, đĩa đôi, bán nguyệt. Vật liệu đĩa bằng thép không gỉ, các mác CF8, CF8M, vật liệu cung cấp khả năng chống ăn mòn hiệu quả, đảm bảo độ bền và khả năng làm việc tốt trong môi trường có tính ăn mòn.
  • Lò xo xoắn thiết kế cong, tránh biến dạng đĩa: Van 1 chiều cánh bướm Shinyi WBCX có cấu trúc hai lò xo xoắn bằng vật liệu inox giữ đĩa cố định ở vị trí đóng. Thiết kế vị trí tiếp xúc giữa lò xo với bề mặt đĩa dạng cong, giúp phân tán đều lực từ lò xo đến đĩa, ngăn tình trạng biến dạng đĩa.
  • Chốt bản lề, chốt chặn inox bền bỉ: Chốt bản lề, chốt chặn, cố định đĩa và chặn đĩa. Cấu trúc bằng vật liệu inox không gỉ 304, 316.
  • Tích hợp bu lông treo tiện lợi: Bu lông treo (Eye bolt) bằng vật liệu thép, kết nối với thân van chắc chắn đảm bảo khả năng chịu lực tốt khi chịu tác động của trọng lực.
  • Gioăng đệm giảm tiếng ồn, chống ăn mòn: Van 1 chiều cánh bướm Shinyi WBCX thiết kế gioăng làm kín tại vị trí tiếp xúc giữa đĩa và thân, cấu trúc bằng NBR, EPDM. Gioăng được đúc vào thân bằng phương pháp gia nhiệt đặc biệt, đảm bảo tuổi thọ, tránh bong tróc.
Van 1 chiều cánh bướm gang Shinyi Đài Loan
Van 1 chiều cánh bướm gang Shinyi Đài Loan

Đặc trưng nổi bật van 1 chiều cánh bướm Shinyi WBCX

  • Hoạt động dạng van 1 chiều cánh bướm: Cơ chế hoạt động dạng van 1 chiều cánh bướm, đóng mở tự động ngăn chặn dòng chảy ngược dựa vào chuyển động của hai đĩa bán nguyệt. Đĩa chuyển động tương tự như chuyển động của cánh bướm. Sử dụng lực của lò xo giữ đĩa ở vị trí đóng, sử dụng áp lực của nước để mở. Vì vậy, chuyển động của đĩa hoàn toàn tự động.
  • Thiết kế nhỏ gọn, tối ưu chi phí: Cấu trúc van 1 chiều cánh bướm Shinyi WBCX rất nhỏ gọn, trọng lượng nhẹ, kích thước nhỏ giảm thiểu giá thành, giá van rẻ hơn, tối ưu chi phí. Thiết kế van nhỏ cũng đảm bảo tối ưu không gian, giúp van phù hợp với các hệ thống nhỏ, hạn chế không gian.
  • Kết nối đơn giản, lắp đặt dễ dàng: Kết nối wafer đơn giản, nhỏ gọn, đa tiêu chuẩn, giúp tối ưu quá trình lắp đặt, khả năng lắp đặt đơn giản, dễ dàng, thuận tiện.
  • Lắp đặt ngang và dọc: Van 1 chiều cánh bướm Shinyi WBCX cho phép lắp đặt trong cả đường ống nằm ngang và nằm dọc. Lắp đặt được mọi hệ thống ống, lưu ý về hướng dòng chảy qua van.
  • Lò xo hỗ trợ đóng kín: Lò xo tạo một áp lực giúp giữ đĩa ở trạng thái đóng, đảm bảo đĩa đóng kín, chống rò rỉ.
  • Đệm giảm tiếng ồn: Gioăng, đệm làm kín vừa đảm bảo khả năng làm kín, chống rò rỉ lưu chất vừa giảm tiếng ồn do chuyển động của đĩa khi đóng.
  • An toàn, tương thích tốt: Vật liệu cấu trúc chất lượng cao, lớp sơn phủ epoxy tiêu chuẩn, an toàn với nước sạch, với người sử dụng, khả năng tương thích tốt.
  • Chất lượng, bền bỉ: Thiết kế tiêu chuẩn, vật liệu chất lượng cao, đảm bảo độ bền, tuổi thọ dài.
  • Hoạt động tin cậy, chính xác, tự động: Van 1 chiều cánh bướm Shinyi WBCX ngăn chặn dòng chảy ngược hoàn toàn tự động, độ chính xác cao, đáng tin cậy.
Van 1 chiều cánh bướm gang đĩa inox Shinyi
Van 1 chiều cánh bướm gang đĩa inox Shinyi

Thông tin liên hệ:

  • CÔNG TY CỔ PHẦN KỸ THUẬT VÀ THIẾT BỊ CÔNG NGHIỆP VIVA
  • Hotline: 0965925563
  • Zalo: 0965925563
  • Email: Vangiare.vn@gmail.com

Xem thêm: Van 1 chiều lò xo Shinyi SCVX
