Van an toàn đồng

Cập nhật lần cuối ngày 08/10/2022 lúc 09:31 sáng

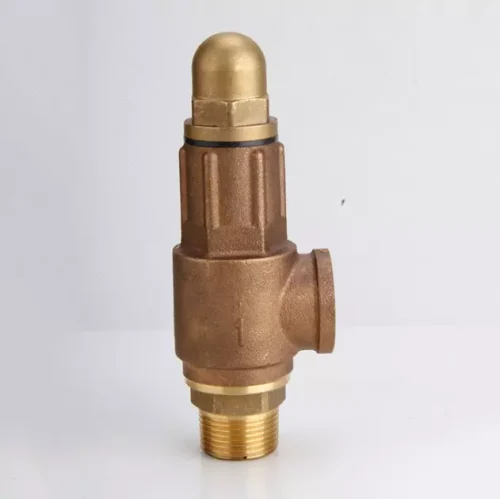

Van an toàn đồng là gì?

Van an toàn được đúc bằng đồng thau được sử dụng để xả áp suất dư thừa trong hệ thống sử dụng, hệ thống sử dụng van an toàn có thể là khí, hơi, nước… khi áp suất vượt qua ngưỡng cho phép được cài đặt, van an toàn sẽ tự động xả áp, để áp suất trở về trạng thái bình thường.

Dòng van này thường có các kích thước từ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150.

Thông số kỹ thuật của van an toàn đồng

Kích thước: PN15 – PN150

Vật liệu chế tạo: Đồng thau, đồng đỏ…

Gioăng làm kín: Cao su, inox…

Kiểu kết nối: Nối ren, nối bích

Điều khiển: Tay giật, vít điều chỉnh

Áp lực áp việc: 0 – 20 bar

Môi trường làm việc: Nước, khí, hơi nước…

Xuất xứ: Nhật Bản, Đài Loan, Trung Quốc…

Cấu tạo và nguyên lý hoạt động của van an toàn đồng

Thường được đúc bằng đồng thau và có cấu tạo gồm: Thân van, trục van, lò xo, đĩa van, núm điều chỉnh.

Van an toàn hoạt động theo nguyên lý xả áp, khi áp suất ở trạng thái bình thường, thấp hơn mức áp suất đã cài đặt thì van an toàn luôn trong trạng thái đóng, khi áp suất của lưu chất trong hệ thống tăng lên, vượt qua mức áp suất đã cài đặt thì van an toàn sẽ tự động mở để xả lưu chất qua đường ống trở về bể chứa, nhờ vật mà áp suất chảy vào sẽ được giảm.

Việc cài đặt áp suất có thể thông qua vít cài đặt, khi vặn vít, độ nén của lò xo sẽ tăng lên điều này sẽ làm thay đổi được mức áp suất cài đặt.

Phân loại van an toàn đồng

Van an toàn đồng lắp ren

Van an toàn lắp ren thường có kích thước nhỏ và được lắp đặt trong hệ thống có áp suất nhỏ. Người ta thường sử dụng kiểu kết nối ren hơn, vì thông thường van an toàn đồng chỉ dùng cho các hệ thống nhỏ, khi sử dụng cho các hệ thống lớn hơn, người ta thường sử dụng sang dòng van an toàn khác.

Thông số kỹ thuật của van an toàn đồng lắp ren

Kích thước van: DN15-DN50 (1/2” – 2”).

Vật liệu chế tạo: đồng đỏ, đồng thau.

Áp lực làm việc: 0-10 bar.

Nhiệt độ làm việc:-45-180 độ C.

Kiểu kết nối: Lắp ren.

Môi trường: Nước, khí, hơi nước.

Xuất xứ: Đài Loan, Trung Quốc,…

Bảo hành sản phẩm: 12 tháng.

Van an toàn đồng lắp bích

Van an toàn lắp bích thường được lắp đặt ở những hệ thống có kích thước từ DN40 – DN150, nó có khả năng chịu được áp suất tốt hơn van an toàn đồng lắp ren, áp suất tối đa của kiểu lắp bích là 20bar, vì thế nó mang lại độ ổn định hơn cho hệ thống.

Thông số kỹ thuật của van an toàn đồng lắp bích

Kích thước: DN40~ DN150.

Vật liệu chế tạo : đồng đỏ, đồng thau…

Áp lực làm việc : 3 ~ 10 bar, 20bar,…

Nhiệt độ làm việc : ~200 độ C.

Kết nối : lắp mặt bích JIS 10k.

Môi trường: nước, hơi nóng, khí nén…

Xuất xứ : Đài loan, Nhật Bản, Hàn Quốc, Châu âu,…

Bảo hành sản phẩm: 12 Tháng.

Tình trạng hàng: Sẵn kho SLL.

Van an toàn đồng có tay giật

Van an toàn có tay giật thiết kế có thêm tay giật ở phía trên van, bộ phận tay giật này giúp chủ động xả áp bằng tay khi phát hiện áp suất quá cao hoặc van gặp vấn đề, van được sử dụng xả áp cho khí nén và hơi nóng.

Van an toàn đồng không có tay giật

Van an toàn không có tay giật sẽ chỉ có vít điều chỉnh ở phía trên, vít này được dùng để điều chỉnh áp suất, van an toàn không có tay giật thường được sử dụng cho các loại lưu chất như nước, gas, xăng, dầu.

Ưu điểm và ứng dụng của van an toàn đồng

Van an toàn đồng có ưu điểm của một van an toàn như nó có khả năng xả áp nhanh chóng, bảo đảm an toàn cho hệ thống.

Vật liệu đồng cũng có khả năng chống gỉ

Vật liệu đồng giúp van có khả năng chịu được nhiệt độ cao

Dòng van này được ứng dụng phổ biến nhất trong các hệ thống lò hơi, nồi hơi, các hệ thống máy sấy, các hệ thống dẫn hơi. Ngoài ra nó còn được ứng dụng trong các nhà máy sản xuất khí, khí nén, hệ thống khí.
