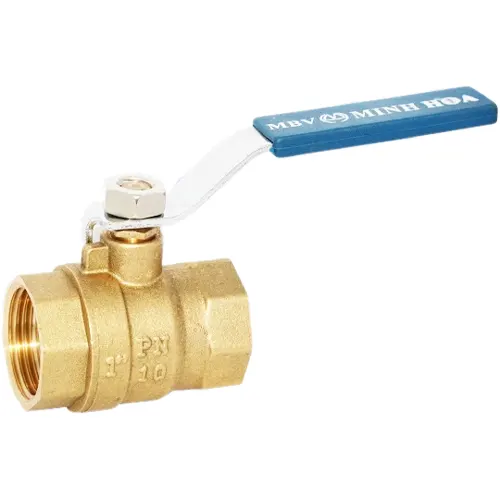

Van bi tay gạt Minh Hòa

65.000( Đã có VAT )
Thị trường: 99.000
Tiết kiệm: 34.000 (34%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
GTIN: 8931542110921 Mã: 11092 Danh mục: ,
Hỗ trợ trực tuyến

Van bi tay gạt Minh Hòa

65.000( Đã có VAT )
Thị trường: 99.000
Tiết kiệm: 34.000 (34%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
GTIN: 8931542110921 Mã: 11092 Danh mục: ,
Hỗ trợ nhanh Zalo

Cập nhật lần cuối ngày 26/01/2024 lúc 08:24 sáng

Giới thiệu van bi tay gạt Minh Hòa

Van bi tay gạt Minh Hòa là sản phẩm rất phổ biến của thương hiệu Minh Hòa. Các sản phẩm van bi này được thiết kế với bộ phận điều khiển là bộ phận tay gạt. Với thiết kế điều khiển bằng tay gạt các van này có khả năng điều khiển dễ dàng, tiện lợi mà lại gọn nhẹ.

Sản phẩm này có đặc trưng đó là nó được cấu tạo từ các dòng vật liệu như đồng thau, hợp kim kẽm, các vật liệu này có độ bền tốt. Bên cạnh đó còn có khả năng chống ăn mòn, chống gỉ tốt với môi trường tự nhiên.

Sản phẩm van bi tay gạt Minh Hòa
Sản phẩm van bi tay gạt Minh Hòa

Cấu tạo van bi tay gạt Minh Hòa

Có cấu tạo gồm có một số bộ phận cơ bản như sau:

Thân van: Thân van được cấu tạo từ dòng vật liệu đồng thau, vật liệu hợp kim kẽm. Cho khả năng chống ăn mòn tốt, có thể bảo vệ van với môi trường và lưu chất.

Bi van: Bi van là bộ phận điều khiển đóng mở của van, bi van được thiết kế một lỗ dạng rỗng xuyên suốt. Để điều khiển, bi van sẽ được xoay 1 góc 90 độ. Bi van được cấu tạo từ dòng vật liệu gang.

Trục van: Trục van được kết nối với bi van để trục này có thể điều khiển được bi van. Trục van là một trục dài được kết nối trực tiếp từ bộ phận truyền động đến bi van. Trục van thường được cấu tạo cùng dòng vật liệu với thân van, nó thường được cấu tạo từ dòng vật liệu đồng hoặc vật liệu thép mạ kẽm.

Gioăng làm kín: Các bộ phận gioăng này có chức năng chính là làm kín bi van, làm kín trục van. Chúng còn được gọi là gioăng bi, gioăng trục. Bộ phận gioăng làm kín được cấu tạo từ các vật liệu Teflon, cao su, NBR.

Tay gạt: Tay gạt chính là bộ phận truyền động của van, bộ phận tay gạt được thiết kế với nhiều kiểu đa dạng. Các dạng như tay nhôm, tay thép mạ kẽm, tuy nhiên tay inox bọc nhựa vẫn là sản phẩm phổ biến nhất.

Cấu tạo van bi tay gạt Minh Hòa
Đặc điểm cấu tạo

Hoạt động của van bi tay gạt Minh Hòa

Các van này hoạt động bằng cách điều chỉnh bi van ở các góc độ khác nhau để điều tiết lưu lượng hoặc điều khiển đóng ngắt.

Đối với dòng van tay gạt thì hiển nhiên việc điều khiển van được thực hiện thông qua bộ phận tay gạt. Điều chỉnh vặn tay gạt theo từng góc độ, điểm đặc biệt của các sản phẩm này đó chính là góc độ của tay gạt chính là góc độ của viên bi.

Điều khiển lỗ của bi van vuông góc với đường ống thì van sẽ được đóng, điều khiển lỗ của bi van song song với đường ống thì van sẽ được mở.

Hoạt động van bi tay gạt Minh Hòa
Nguyên lý hoạt động

Một số sản phẩm van bi tay gạt Minh Hòa

Các sản phẩm được thiết kế tương đối đa dạng, một số dòng đó là:

Dòng dùng cho gas, dòng dùng cho nước, dòng dùng cho bình thuốc sâu, dòng inox, đồng, dòng mạ kẽm…

Các sản phẩm này sẽ có sự khác biệt về cấu tạo, thiết kế, vật liệu và các dòng vật liệu khác nhau:

Đặc điểm kỹ thuật và thông số kỹ thuật của từng dòng sản phẩm như sau:

  • Van tay gạt dùng cho gas Miha
Van bi đồng dùng cho gas Miha
Thông số kích thước
  • Van bi tay gạt Minh Hòa dòng Miha thân đồng tay gạt inox.

Thông số van bi đồng Miha – XK tay gạt inox

  • Van bi tay gạt Minh Hòa dòng Miha thân đồng tay gạt inox.

Thông số van bi đồng tay gạt inox Miha

  • Van bi tay gạt Minh Hòa dòng Miha thân đồng  tay nhôm.

Thông số van bi đồng tay nhôm Miha

  • Van bi tay gạt Minh Hòa đồng liên hợp ren trong
Thông số van bi đồng liên hợp Miha ren trong tay gạt
Thông số van bi đồng liên hợp Miha ren trong tay gạt
  • Van bi tay gạt Minh Hòa đồng liên hợp ren ngoài.

Thông số van bi đồng liên hợp Miha ren ngoài tay gạt

  • Van bi tay gạt Minh Hòa dòng dùng cho bình thuốc sâu.

Thông số van bi dùng cho bình thuốc sâu

  • Van bi tay gạt Minh Hòa đồng ren trong, ren ngoài M14.

Thông số van bi đồng ren trong, ren ngoài M14

  • Van bi tay gạt Minh Hòa đồng nối ống mềm

Thông số van bi đồng nối ống mềm Miha

  • Van bi tay gạt Minh Hòa mạ kẽm
Thông số van bi mạ kẽm tay gạt
Thông số kỹ thuật
  • Van bi đồng tay gạt Minh Hòa dòng MBV
Thông số van bi đồng MBV tay gạt
Thông số kích thước
  • Van bi tay gạt Minh Hòa dòng MI thân đồng tay inox.
Thông số van bi đồng MI tay gạt inox
Thông số
  • Van bi tay gạt Minh Hòa dòng Tura hợp kim kẽm
Thông số van bi hợp kim kẽm Tura tay gạt
Thông số

Xem thêm: Van bi áp cao
