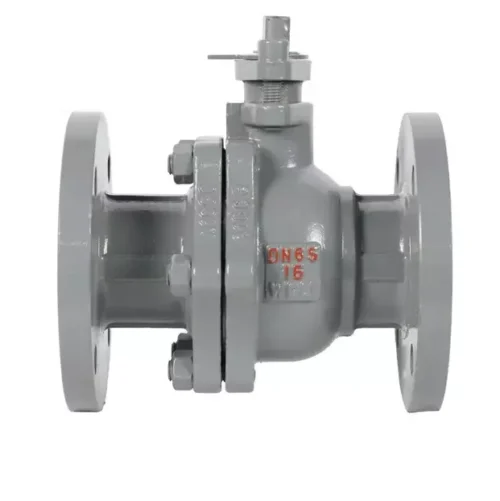

Van bi thép là gì?
Van bi thép là dòng van công nghiệp được sử dụng lắp đặt trong các hệ thống đường ống công nghiệp và dân dụng, dòng van được ứng dụng để điểu khiển và đóng ngắt dòng lưu chất trong hệ thống đường ống được lắp đặt. Vì sao lại gọi dòng van này với cái tên “ Van bi thép”, chính bởi vì lý do đơn giản là dòng van này được sản xuất, đúc từ dòng vật liệu thép, vật liệu thép ở đây là tên gọi ngắn gọi của dòng vật liệu thép carbon hay còn được gọi với cái tên quen thuộc là thép đúc ( WCB)
Là dòng van được sử dụng phổ biến nhất trong các hệ thống áp suất cao, hệ thống có nhiệt độ cao. Nó được ứng dụng phổ biến trong công nghiệp dầu khí, xăng dầu, thủy điện, nhiệt điện…
Thông số kỹ thuật của van bi thép
Kích thước van: DN15 – DN200
Vật liệu thân van: Thép cacbon
Trục van, bi van: Thép carbon, thép không gỉ…
Gioăng làm kín: Teflon, EPDM…
Phạm vi nhiệt độ: ~250 độ C
Phạm vi áp suất: PN10, PN16, PN25, PN25, PN40, PN64
Kiểu kết nối: Kết nối ren, kết nối bich
Kiểu điều khiển: Tay quay, tay gạt, điều khiển điện, điều khiển khí nén
Hãng sản xuất: Joeun, Arita, Kitz…
Xuất xứ: Nhật Bản, Hàn Quốc, Đài Loan…
Cấu tạo và nguyên lý hoạt động của van bi thép
Van bi thép được sản xuất từ dòng vật liệu cacbon, nó có cấu tạo bao gồm các bộ phận: thân van, bi van, trục van, gioăng làm kín, bộ phận điều khiển. Các bộ phận được chế tạo riêng biệt và lắp ghép thành một van hoàn chỉnh, thông thường các bộ phận thân van, bi van và trục van được đúc bằng thép cacbon, do đó các bộ phận này có đặc trưng là độ bền tốt, chịu áp lớn, nhiệt lớn. Bộ phận gioăng làm kín thì thường được làm bằng vật liệu cao su mềm, bộ phận gioăng này có chức năng làm kín van, nó cũng gây ảnh hưởng đến phạm vi chịu nhiệt của van. Bộ phận điều khiển của dòng van này là các tay quay, tay gạt, bộ điều khiển điện, bộ điều khiển khí nén được kết nối với van.
Nguyên lý hoạt động của dòng van này rất đơn giản, bộ truyền động là các tay quay, tay gạt, bộ điều khiển điện, bộ điều khiển khí nén khi vận hành sẽ tạo ra một lực xoắn được gọi là mô men xoắn, gây ra chuyển động quay của trục van mà trục van được kết nối với bi van ( Bi van được khoét lỗ), nhờ đó chuyển động quay của bi van có thể điều khiển hoạt động đóng mở của van.
Đặc trưng của van bi thép
Van bi thép mang những đặc trưng của dòng van bi và dòng vật liệu thép, nó có những đặc trưng nổi trội sau:
Một số đặc trưng của vật liệu thép cho van như giúp van có độ bền cơ học cao như độ cứng, độ bền cao, khả năng chịu ngoại lực tốt.
Ngoài ra dòng vật liệu thép cacbon còn giúp cho van có khả năng làm việc trong điều kiện môi trường khắc nghiệt như nhiệt độ cao, áp suất cao.
Dòng van mang lại ưu điểm đóng ngắt van nhanh chóng.
Ngoài ra dòng van còn có khả năng điều tiết lưu lượng của dòng chảy.
Đối với sản phẩm này, nó có khả năng ứng dụng trong nhiều hệ thống với những môi trường khác nhau.
Được kết nối với những kiểu điều khiển như tay gạt, tay quay, điều khiển điện, điều khiển khí nén.
Ứng dụng của van bi thép
Nhờ những đặc trưng nổi trội của dòng van này, nó được ứng dụng rất nhiều trong những ngành công nghiệp khác nhau, ngoài ra nó cũng được ứng dụng trong các hệ thống dân dụng.
Ứng dụng trong ngành công nghiệp dầu khí.
Ứng dụng trong ngành nhiệt điện, thủy điện.
Ứng dụng trong các hệ thống cấp thoát nước công nghiệp, dân sinh.
Ứng dụng trong nông nghiệp ở những hệ thống tưới tiêu, sinh hoạt…
Một số dòng van bi khác
Van bi gang
Xem thêm: Van bi thép điều khiển khí nén
