Van bướm điện EM-Flow là dòng van bướm điều khiển điện của thương hiệu EM-Flow Đài Loan, gồm thân van bướm lắp sẵn bộ truyền động điện quay 90°. Chỉ cần cấp nguồn 24V hoặc 220V và tín hiệu đóng/mở, van tự đóng ngắt hoặc điều tiết dòng chảy, thay cho thao tác tay gạt, tay quay. Danh mục hiện có 8 mẫu, khác nhau ở vật liệu thân, kiểu kết nối và cách điều khiển, phục vụ từ đường nước sạch, nước thải đến hóa chất, hơi nóng và hệ thống điều khiển từ xa.
8 mẫu van bướm điện EM-Flow
Bảng so sánh nhanh để chọn đúng mẫu; bấm vào tên để xem thông số chi tiết, kích thước lắp đặt và catalogue.
| Mẫu | Thân / gioăng | Kết nối | Điều khiển | Phù hợp |
|---|---|---|---|---|

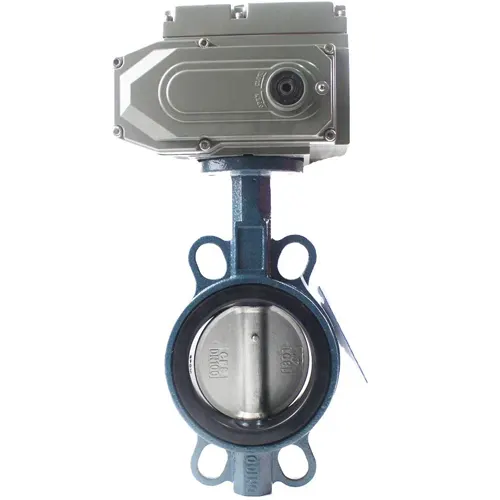

| EMEB-OCW | Gang, đĩa inox / EPDM | Wafer | ON/OFF | Nước sạch, nước thải, HVAC; -10 – 110°C |
| EMEB-OCF | Gang, đĩa inox / EPDM | Mặt bích | ON/OFF | Tuyến ống chính, trạm bơm; -10 – 110°C |

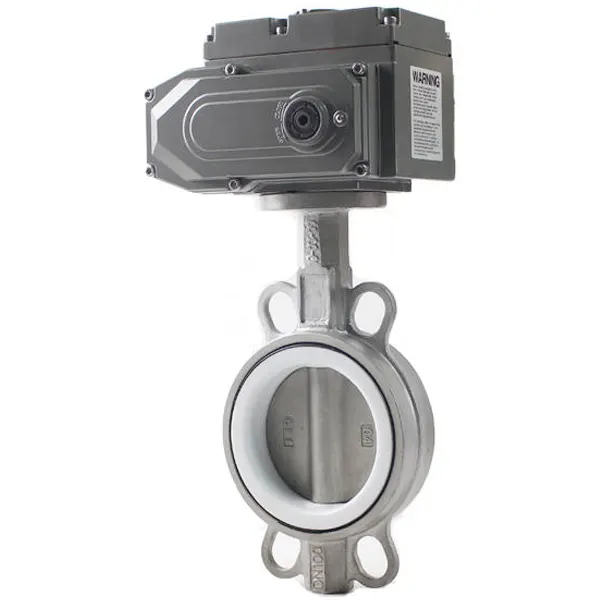

| EMEB-OSW | Inox / PTFE | Wafer | ON/OFF | Hóa chất, thực phẩm, nước nóng; -10 – 180°C |
| EMEB-OSL | Inox 304/316 / PTFE | Lug | ON/OFF | Cuối tuyến, đầu bồn, cần tháo một phía ống |
| EMEB-OPW | Nhựa UPVC, PP, PVC / EPDM, NBR | Wafer | ON/OFF | Axit, kiềm, nước muối; đến 80°C |
| EMEB-OSTFH | Thép WCB / kín kim loại | — | ON/OFF | Áp suất cao đến 4.0 MPa, hơi nóng ~180°C |
| EMEBI-MPW | Nhựa UPVC, CPVC / EPDM, NBR | Wafer | Tuyến tính, 4G – 5G – Wifi | Điều tiết lưu lượng, điều khiển từ xa; DN32 – DN150 |
| Van bướm điện Wifi | Gang, inox hoặc nhựa | Wafer, mặt bích, lug | Ứng dụng Tuya, hẹn giờ, chỉnh góc | Tưới tiêu, cấp nước, tòa nhà |
Chọn van bướm điện EM-Flow theo nhu cầu
- Nước sạch, nước thải, nước làm mát – ưu tiên chi phí: van bướm điện thân gang EMEB-OCW gọn nhẹ; nếu cần mối nối chắc chắn trên tuyến chính, chọn van bướm điện mặt bích EMEB-OCF.
- Hóa chất, thực phẩm, nước nóng đến 180°C: van bướm inox điều khiển điện EMEB-OSW; cần tháo một phía đường ống hoặc lắp cuối tuyến thì dùng van bướm điện inox kiểu lug EMEB-OSL.
- Axit, kiềm, nước muối ở nhiệt độ thường: van bướm nhựa điều khiển điện EMEB-OPW.
- Áp suất cao, hơi nóng: van bướm điện áp suất cao EMEB-OSTFH thân thép WCB, làm kín kim loại.
- Điều khiển từ xa qua điện thoại hoặc mạng di động: van bướm điện điều khiển bằng Wifi cho nơi có Wifi; van bướm điện thông minh EMEBI-MPW khi cần kết nối 4G/5G và điều tiết lưu lượng.
Thông số chung của bộ truyền động điện EM-Flow
Thân van khác nhau theo từng mẫu (xem bảng phía trên), còn bộ truyền động điện của dòng van bướm EM-Flow có các đặc điểm chung sau:
| Thông số | Chi tiết |
|---|---|
| Mô-men xoắn đầu ra | 50 – 4000 Nm (chọn theo cỡ van và áp suất) |
| Góc quay | 0 – 90° ±3° |
| Thời gian đóng/mở | 15 s / 30 s / 60 s tùy model |
| Điện áp tùy chọn | DC24V, AC110V, AC220V, AC380V |
| Chế độ điều khiển | ON/OFF hoặc tuyến tính (DC 4-20mA, DC 0-10V) |
| Cấp bảo vệ | IP65 |
| Nhiệt độ môi trường | -20°C – +60°C |
| Mặt lắp | ISO 5211, tháo rời độc lập với thân van |
Bộ điện có tiếp điểm phụ báo trạng thái mở/đóng, đèn báo, bảo vệ quá tải – quá nhiệt và cơ cấu vận hành bằng tay khi mất điện.
Cấu tạo và nguyên lý hoạt động
Van gồm hai phần: thân van bướm (thân, đĩa, trục, gioăng làm kín) và bộ truyền động điện (động cơ, hộp số, công tắc hành trình, mạch điều khiển). Khi nhận tín hiệu, động cơ quay qua hộp số giảm tốc, xoay trục và đĩa van một góc 90° để mở hoặc đóng; công tắc hành trình tự ngắt động cơ ở hai vị trí cuối. Với bộ điện tuyến tính, đĩa dừng ở góc trung gian tỷ lệ với tín hiệu 4-20mA hoặc 0-10V để điều tiết lưu lượng. Chi tiết từng bộ phận được giải thích trong bài cấu tạo van bướm điều khiển điện.
Van bướm điện hay van bướm khí nén?
Van bướm điện chỉ cần nguồn điện, dễ lắp ở vị trí xa, phù hợp nơi không có hệ thống khí nén. Nếu nhà máy đã có khí nén và cần đóng mở nhanh, độ an toàn cháy nổ cao, hãy tham khảo van bướm khí nén EM-Flow – các mẫu khí nén dùng chung thân van với bản điện. Phân tích ưu nhược điểm từng loại có trong bài so sánh van bướm khí nén và van bướm điện.
Với đường ống nhỏ từ DN50 trở xuống hoặc cần độ kín tuyệt đối, van bi điện EM-Flow thường là lựa chọn phù hợp hơn van bướm.
Hướng dẫn chọn và lắp đặt
- Xác định môi chất, nhiệt độ và áp suất để chọn vật liệu thân, gioăng.
- Chọn cỡ DN theo đường ống và kiểu kết nối (wafer, mặt bích, lug) theo mặt bích hiện có.
- Chọn ON/OFF hay tuyến tính, điện áp theo nguồn tại chỗ.
Xem quy trình đầy đủ trong bài cách chọn van bướm điện và lắp đặt van bướm điều khiển điện.
Giá và nơi mua van bướm điện EM-Flow chính hãng
Giá van phụ thuộc cỡ DN, vật liệu và bộ điện; tham khảo bảng giá van bướm điện EM-Flow được cập nhật theo từng mẫu. Viva là đơn vị phân phối chính thức EM-Flow tại Việt Nam:
- Hàng chính hãng Đài Loan, đầy đủ CO, CQ, PK, BL và hóa đơn VAT.
- Kỹ sư tư vấn chọn mẫu, hỗ trợ lắp đặt, đấu nối và bảo trì.
- Giao hàng toàn quốc, bảo hành và đổi mới theo chính sách của Viva.
Câu hỏi thường gặp
Van bướm điện EM-Flow dùng điện áp nào?
Các mẫu tiêu chuẩn dùng 220VAC hoặc 24VDC; một số mẫu có thêm 110V và 380V. Mẫu Wifi hỗ trợ cả 12VDC.
Có điều tiết lưu lượng bằng van bướm điện EM-Flow được không?
Được với bộ điện tuyến tính nhận tín hiệu 4-20mA hoặc 0-10V, hoặc các mẫu thông minh EMEBI-MPW và van Wifi có chế độ chỉnh góc mở.
Mất điện thì van có vận hành được không?
Van giữ nguyên vị trí khi mất điện và có cơ cấu vận hành bằng tay để đóng/mở khẩn cấp.
Wafer, mặt bích và lug khác nhau thế nào?
Wafer kẹp giữa hai mặt bích ống, gọn và rẻ nhất; mặt bích liền thân bắt bu lông chắc chắn cho tuyến chính; lug có tai ren để tháo một phía ống mà van vẫn giữ nguyên.
