Van bướm điện EMEB-OCW

Mô tả

Cập nhật lần cuối ngày 23/10/2026 lúc 11:17 sáng

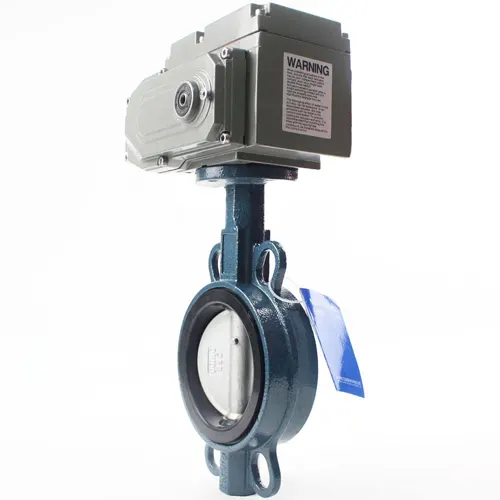

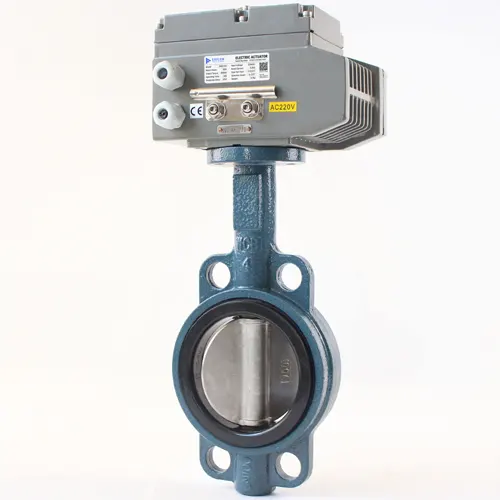

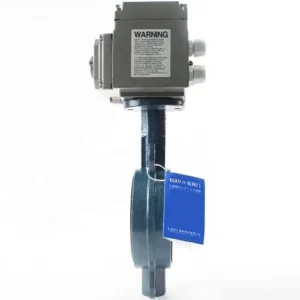

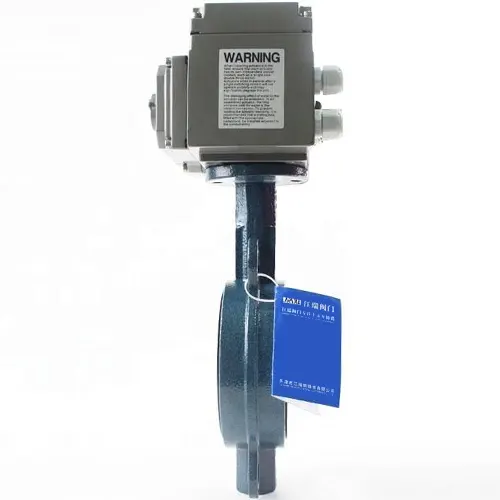

Van bướm điện EMEB-OCW là mẫu van bướm thân gang, đĩa inox, kết nối kẹp wafer, điều khiển bằng bộ truyền động điện ON/OFF của thương hiệu EM-Flow (Đài Loan). Đây là cấu hình kinh tế nhất trong dòng van bướm điện EM-Flow: thân gang giữ giá thành hợp lý, đĩa inox chống gỉ ở phần tiếp xúc lưu chất, còn kiểu wafer giúp van mỏng, nhẹ và lắp nhanh giữa hai mặt bích ống.

Mã sản phẩm phản ánh đúng cấu hình: EMEB là dòng van bướm điều khiển điện của EM-Flow, O – điều khiển ON/OFF, C – thân gang (cast iron), W – kết nối wafer.

Thông số kỹ thuật van bướm điện EMEB-OCW

Thông số theo catalogue EMEB-OCW của hãng. Xem giá theo từng cỡ DN tại bảng giá van bướm điện thân gang EM-Flow.

CATALOGUE

Kích thước lắp đặt EMEB-OCW

Bảng dưới trích các cỡ thông dụng từ catalogue (đầy đủ DN40 – DN600 trong file PDF). Chiều dài L là khoảng hở cần chừa giữa hai mặt bích ống.

Cấu tạo và vật liệu

Thân van gang, kết nối wafer

Thân gang đúc có độ cứng vững tốt ở dải áp PN10 – PN16, phù hợp nước sạch, nước thải, nước làm mát. Kiểu wafer không có mặt bích riêng: thân van được kẹp giữa hai mặt bích đường ống bằng bu lông xuyên suốt, nên trọng lượng và chiều dài lắp đặt nhỏ hơn đáng kể so với van mặt bích cùng cỡ (DN100 chỉ dài 50 mm).

Đĩa inox và gioăng EPDM

Đĩa van bằng inox là chi tiết duy nhất chắn ngang dòng chảy, nên việc dùng inox giúp hạn chế gỉ sét và bám cặn. Gioăng EPDM được ghép vào thân theo kiểu mộng – rãnh (tongue and groove) nên khó bị xô lệch, làm kín cả hai chiều và chịu áp hai chiều. Thiết kế trục hai mặt phẳng ăn khớp chính xác với đĩa, chống mài mòn và dễ tháo lắp.

Bộ truyền động điện ON/OFF

• Góc quay: 0 – 90°, đĩa van xoay một phần tư vòng giữa hai vị trí đóng hoàn toàn và mở hoàn toàn.
• Mặt lắp bộ điện: theo tiêu chuẩn ISO 5211, bộ điện và thân van tháo rời độc lập, thuận tiện thay thế khi bảo trì.
• Tín hiệu phản hồi: bộ điện có tiếp điểm phụ báo trạng thái mở/đóng (tối đa 250VAC – 10A) và ngõ ra đèn báo, đấu được về tủ điện, PLC hoặc SCADA.
• Vận hành khẩn cấp: có cơ cấu thao tác bằng tay để đóng/mở van khi mất điện.

Ưu điểm của EMEB-OCW

• Chi phí đầu tư thấp: thân gang kết hợp kiểu wafer cho giá thành tốt nhất trong nhóm van bướm điện EM-Flow.
• Mô-men đóng mở nhỏ: đĩa mỏng, gioăng đàn hồi giúp bộ điện làm việc nhẹ, tuổi thọ cao.
• Lưu thông tốt: khi mở hoàn toàn, đĩa song song dòng chảy nên tổn thất áp nhỏ.
• Lắp đặt gọn: nhẹ, ngắn, phù hợp hệ thống cải tạo hoặc không gian hẹp.

Ứng dụng

• Trạm bơm cấp nước, đường ống phân phối nước sạch.
• Hệ thống xử lý nước thải sinh hoạt và công nghiệp nhẹ.
• Nước làm mát, nước lạnh chiller trong hệ thống HVAC.
• Tưới tiêu tự động, cấp nước cho dây chuyền sản xuất.

Nếu nhà máy đã có sẵn nguồn khí nén và cần thời gian đóng mở nhanh hơn, có thể dùng bản khí nén cùng thân van là van bướm khí nén thân gang EMPB-OCW.

Lưu ý khi chọn van

• Nhiệt độ trên 110°C, hơi nóng hoặc hóa chất mạnh: chọn mẫu thân inox gioăng PTFE EMEB-OSW.
• Muốn kết nối bắt bu lông riêng từng mặt bích, chắc chắn hơn khi ống rung: chọn bản mặt bích van bướm điện mặt bích EMEB-OCF.
• Đường ống nhỏ từ DN50 trở xuống thường dùng van bi điện EM-Flow để kín tuyệt đối và giá tốt hơn.

Để hiểu rõ từng bộ phận trước khi lắp đặt, tham khảo bài cấu tạo van bướm điều khiển điện.

Mua van bướm điện EMEB-OCW chính hãng tại Viva

Viva là đơn vị phân phối chính thức van EM-Flow tại Việt Nam, cung cấp đầy đủ CO, CQ và hóa đơn VAT, hỗ trợ kỹ thuật chọn cỡ van, điện áp và đấu nối bộ điện. Gửi cho chúng tôi cỡ ống, áp suất và môi chất để nhận báo giá nhanh.
