Van bướm inox điều khiển điện EMEB-OSW
Mô tả
Cập nhật lần cuối

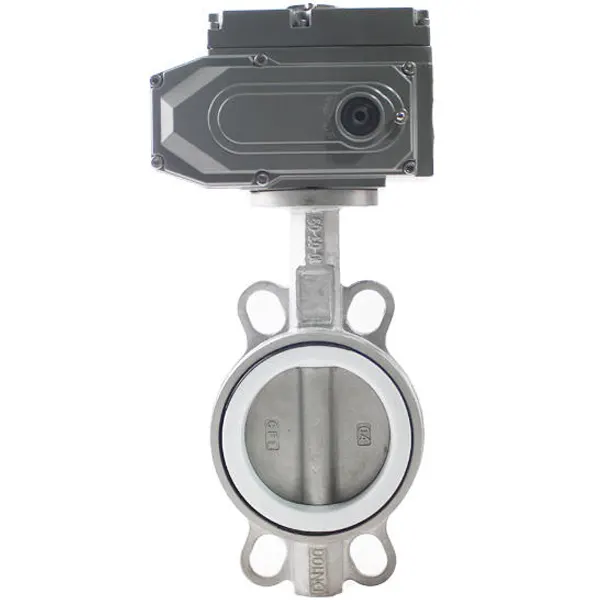

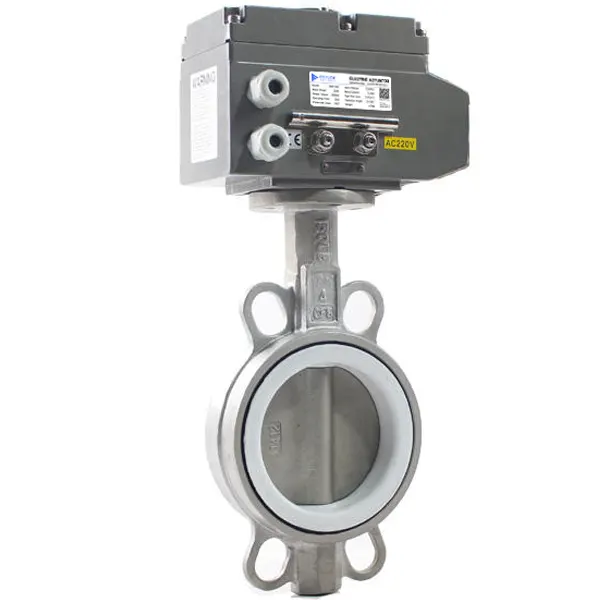

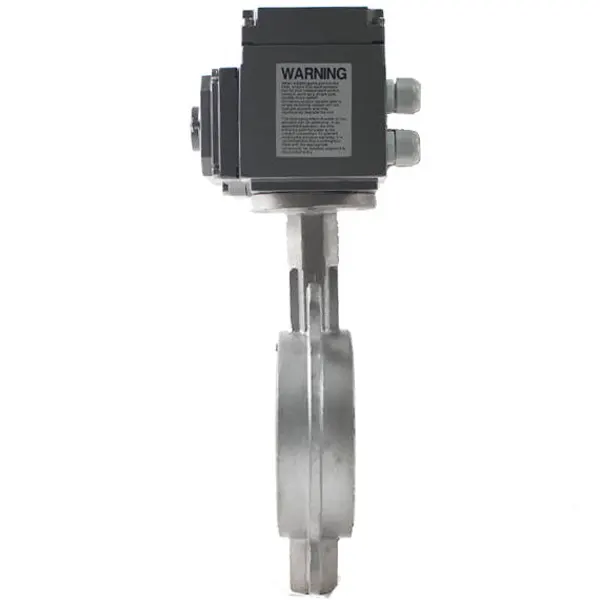

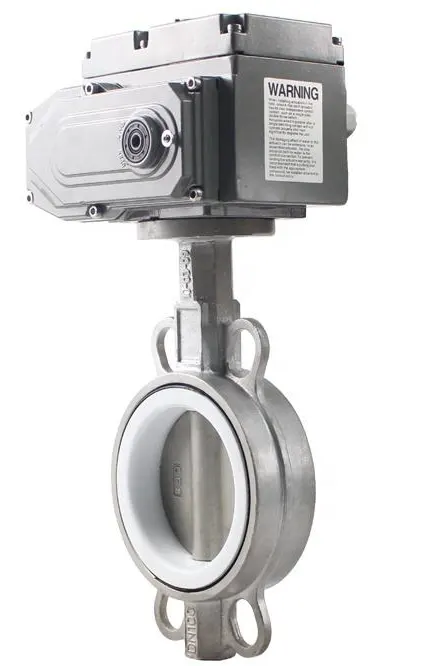

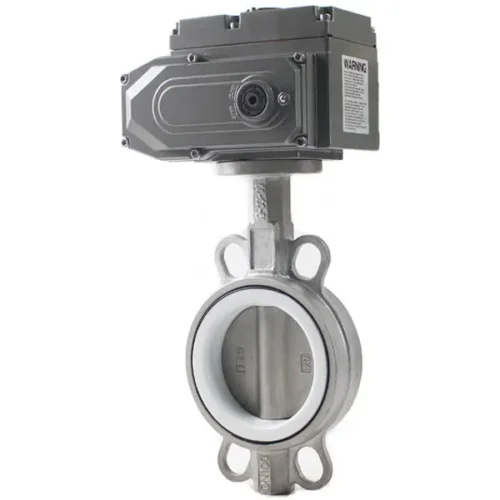

Van bướm inox điều khiển điện EMEB-OSW là mẫu toàn thân inox, gioăng PTFE, kết nối wafer, vận hành ON/OFF bằng bộ truyền động điện của thương hiệu EM-Flow. So với các mẫu thân gang trong dòng van bướm điện EM-Flow, EMEB-OSW chịu nhiệt cao hơn (đến 180°C) và bền trong môi trường ăn mòn, nên thường được chọn cho hóa chất, thực phẩm, nước nóng và hơi nhẹ.
Ý nghĩa mã: EMEB – van bướm điều khiển điện EM-Flow, O – ON/OFF, S – inox (stainless steel), W – kết nối wafer.
Thông số kỹ thuật van bướm inox điện EMEB-OSW
| Thông số | Giá trị |
|---|---|
| Model | EMEB-OSW |
| Kích cỡ | DN50 – DN500 |
| Áp suất làm việc | 1.0 – 1.6 MPa (PN10 – PN16) |
| Nhiệt độ làm việc | -10°C – 180°C |
| Vật liệu thân | Inox |
| Vật liệu đĩa | Inox |
| Gioăng làm kín | PTFE (Teflon) |
| Kiểu kết nối | Wafer |
| Kiểu điều khiển | ON/OFF |
| Điện áp | 24VDC, 220VAC |
| Thương hiệu – xuất xứ | EM-Flow – Đài Loan |
Thông số theo catalogue EMEB-OSW. Giá từng cỡ DN xem tại bảng giá van bướm điện inox EM-Flow.
Kích thước lắp đặt EMEB-OSW
Các cỡ thông dụng trích từ catalogue; bảng đầy đủ DN40 – DN600 có trong file PDF.
| Cỡ van | Chiều dài lắp đặt L (mm) | Đường kính tâm lỗ bu lông (PN10 / PN16, mm) | Số lỗ – Ø lỗ (PN10 / PN16) |
|---|---|---|---|
| DN50 | 42 | 125 | 4 – 16 |
| DN65 | 44 | 145 | 4 – 16 |
| DN80 | 44 | 160 | 8 – 16 |
| DN100 | 50 | 180 | 8 – 16 |
| DN125 | 56 | 210 | 8 – 16 |
| DN150 | 56 | 240 | 8 – 20 |
| DN200 | 60 | 295 | 8 – 20 / 12 – 20 |
| DN250 | 68 | 350 / 355 | 12 – 20 / 12 – 24 |
| DN300 | 78 | 400 / 410 | 12 – 20 / 12 – 24 |

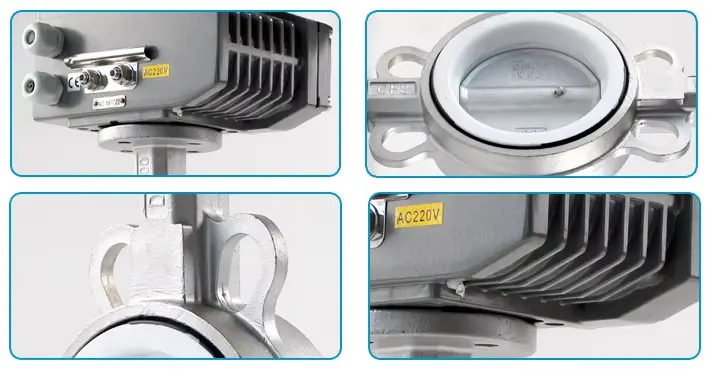

Cấu tạo và vật liệu

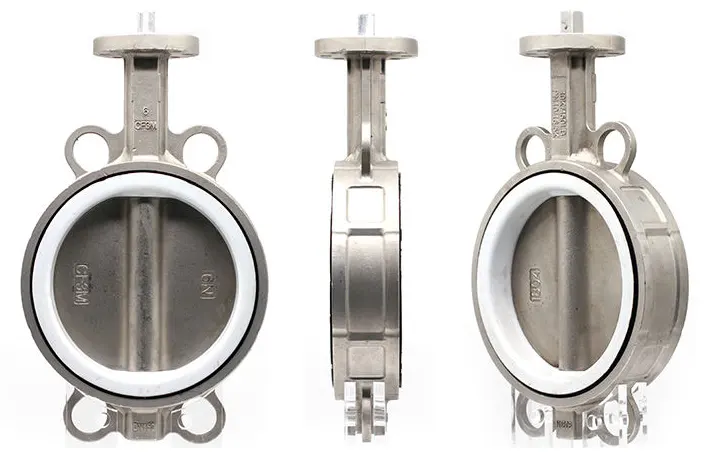

Thân và đĩa inox
Toàn bộ phần tiếp xúc lưu chất là inox nên van không gỉ, không làm bẩn môi chất, phù hợp nơi yêu cầu vệ sinh hoặc có tính ăn mòn. Kiểu wafer giữ cho van mỏng và nhẹ: cỡ DN100 chỉ dài 50 mm.
Gioăng PTFE
PTFE trơ với hầu hết axit, kiềm và dung môi, chịu nhiệt đến 180°C – đây là điểm khác biệt chính so với gioăng EPDM của các mẫu thân gang. Gioăng ghép kiểu mộng – rãnh vào thân, làm kín và chịu áp hai chiều.

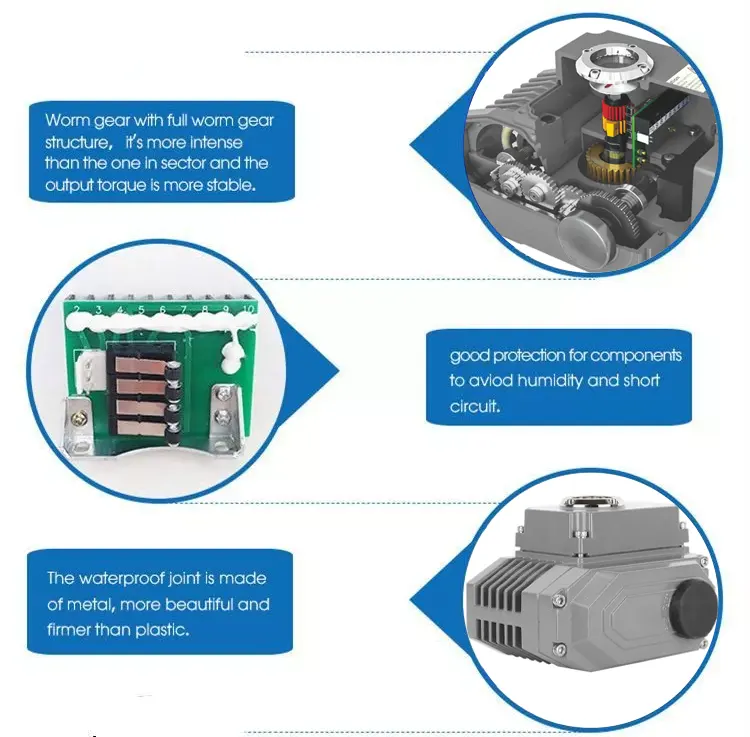

Bộ truyền động điện
- Góc quay: 0 – 90°, đĩa van xoay một phần tư vòng giữa hai vị trí đóng hoàn toàn và mở hoàn toàn.
- Mặt lắp bộ điện: theo tiêu chuẩn ISO 5211, bộ điện và thân van tháo rời độc lập, thuận tiện thay thế khi bảo trì.
- Tín hiệu phản hồi: bộ điện có tiếp điểm phụ báo trạng thái mở/đóng (tối đa 250VAC – 10A) và ngõ ra đèn báo, đấu được về tủ điện, PLC hoặc SCADA.
- Vận hành khẩn cấp: có cơ cấu thao tác bằng tay để đóng/mở van khi mất điện.
Ưu điểm của EMEB-OSW
- Chống ăn mòn toàn diện: thân, đĩa inox kết hợp gioăng PTFE.
- Dải nhiệt rộng: -10°C đến 180°C, dùng được cho nước nóng và hơi nhẹ.
- Mô-men đóng mở nhỏ, tuổi thọ dài: mặt lắp bộ điện cao theo ISO 5211, cách nhiệt tốt cho bộ điện khi môi chất nóng.
- Gọn nhẹ: lắp nhanh giữa hai mặt bích, ít tốn không gian.
Ứng dụng
- Đường ống hóa chất, axit, kiềm loãng trong xi mạ, dệt nhuộm, xử lý nước.
- Thực phẩm, đồ uống, nước tinh khiết, nơi cần vật liệu không gỉ.
- Nước nóng, nước gia nhiệt, hơi áp thấp đến 180°C.
- Nước biển, nước lợ trong nuôi trồng thủy sản và tàu thuyền.
Cùng thân van inox wafer nhưng dùng bộ truyền động khí nén là van bướm khí nén inox EMPB-OSW, phù hợp nhà máy có sẵn khí nén và cần đóng mở nhanh.
Hướng dẫn chọn van phù hợp
- Môi chất là nước sạch, nước thải dưới 110°C: dùng van bướm điện thân gang EMEB-OCW để tiết kiệm chi phí.
- Cần tháo một phía đường ống mà không phải tháo van: chọn kiểu lug EMEB-OSL.
- Không có điện tại vị trí lắp nhưng có khí nén: xem nhóm van bướm khí nén EM-Flow.
Các bước xác định cỡ van, điện áp và kiểu điều khiển được trình bày chi tiết trong bài cách chọn van bướm điện.
Mua van bướm inox điện EMEB-OSW tại Viva
Viva phân phối chính thức van EM-Flow tại Việt Nam: hàng có CO, CQ, hóa đơn VAT, tư vấn chọn vật liệu theo môi chất và hỗ trợ đấu nối bộ điện. Liên hệ để nhận báo giá theo cỡ DN.
Câu hỏi thường gặp về EMEB-OSW
Vì sao EMEB-OSW dùng gioăng PTFE thay vì EPDM?
PTFE chịu nhiệt đến 180°C và trơ với hầu hết hóa chất, phù hợp với thân inox để dùng cho môi chất nóng hoặc ăn mòn. EPDM rẻ hơn nhưng chỉ phù hợp nước, nhiệt độ dưới khoảng 110 – 120°C.
EMEB-OSW có dùng cho thực phẩm được không?
Thân, đĩa inox và gioăng PTFE là các vật liệu thường dùng trong ngành thực phẩm, đồ uống. Với dây chuyền yêu cầu tiêu chuẩn vi sinh riêng (kết nối clamp, đánh bóng bề mặt), vui lòng liên hệ để được tư vấn mẫu phù hợp.
Van có bản điều khiển tuyến tính không?
Bản tiêu chuẩn của EMEB-OSW là ON/OFF. Nếu cần điều tiết lưu lượng bằng tín hiệu 4-20mA, vui lòng liên hệ Viva để được tư vấn cấu hình bộ điện.
