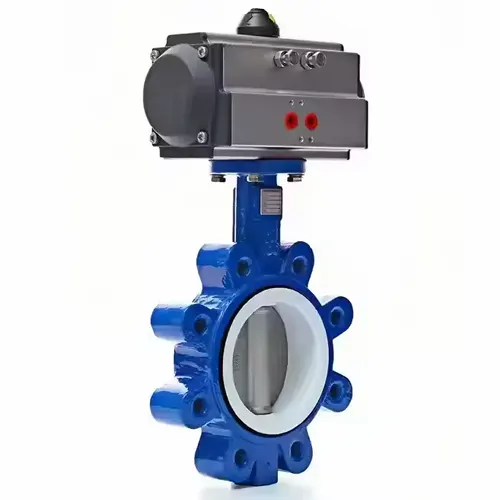

Van bướm điều khiển khí nén dạng lug

Cập nhật lần cuối ngày 11/09/2024 lúc 10:47 sáng

Giới thiệu sản phẩm van bướm điều khiển khí nén dạng lug

Van bướm điều khiển khí nén kiểu lug là một loại van công nghiệp quan trọng, được sử dụng rộng rãi trong nhiều hệ thống đường ống khác nhau. Van này kết hợp thiết kế van bướm truyền thống với bộ điều khiển khí nén và kiểu kết nối lug độc đáo, mang lại nhiều ưu điểm vượt trội.

Thông số kỹ thuật:

• Kích cỡ: DN50 – DN700
• Vật liệu: Gang, thép, inox
• Áp suất làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: -10°C đến 180°C
• Kiểu kết nối: Lug (kẹp bích)
• Điều khiển: Khí nén

Đặc điểm nổi bật:

• Kiểu kết nối lug: Van được thiết kế với các tai (vấu) có ren xung quanh thân, cho phép kết nối chắc chắn và dễ dàng với mặt bích của hệ thống đường ống bằng bu lông. Kiểu kết nối này giúp tiết kiệm không gian lắp đặt và thuận tiện cho việc bảo trì, sửa chữa.
• Điều khiển khí nén: Van hoạt động dựa trên áp suất khí nén, giúp đóng mở nhanh chóng và chính xác. Bộ điều khiển khí nén có thể được tích hợp trực tiếp trên thân van hoặc lắp đặt từ xa, mang lại sự linh hoạt trong vận hành.
• Cấu tạo bền bỉ: Thân van thường được làm từ gang, thép hoặc inox, đảm bảo khả năng chịu áp lực và nhiệt độ cao. Đĩa van và trục van cũng được chế tạo từ vật liệu chất lượng cao, chống ăn mòn và mài mòn tốt.
• Ứng dụng đa dạng: Van bướm điều khiển khí nén kiểu lug được sử dụng trong nhiều ngành công nghiệp như xử lý nước, hóa chất, dầu khí, thực phẩm, dược phẩm,… để điều khiển dòng chảy của chất lỏng và khí.

Ưu điểm và nhược điểm

Ưu điểm:

• Dễ dàng lắp đặt và bảo trì
• Kích thước nhỏ gọn, tiết kiệm không gian
• Vận hành nhanh chóng và chính xác
• Độ bền cao, tuổi thọ lâu dài
• Giá thành hợp lý

Nhược điểm:

• Khả năng điều tiết dòng chảy không chính xác bằng một số loại van khác
• Không phù hợp với môi trường có độ ăn mòn cao

Kiểu kết nối lug

Kiểu kết nối đặc trưng của van bướm điều khiển khí nén này là kiểu lug (hay còn gọi là kiểu tai bích).

Đặc điểm của kiểu kết nối lug:

• Các lỗ vấu có ren: Trên thân van có nhiều lỗ vấu được thiết kế sẵn với ren bên trong.
• Tương ứng với lỗ bu lông trên mặt bích: Mỗi vấu trên thân van sẽ tương ứng với một lỗ bu lông trên mặt bích của đường ống.
• Lắp đặt hai bu lông: Mỗi lỗ vấu sẽ được lắp hai bu lông, một từ mặt bích phía trước và một từ mặt bích phía sau, giúp cố định van chắc chắn vào hệ thống đường ống.

Ưu điểm của kiểu kết nối lug:

• Dễ dàng tháo lắp: Van có thể được tháo rời và cách ly từ một phía, giúp thuận tiện cho việc bảo trì và sửa chữa mà không cần tháo toàn bộ hệ thống đường ống.
• Kết nối chắc chắn: Kiểu kết nối này đảm bảo độ kín khít và chống rò rỉ tốt, giúp hệ thống hoạt động ổn định và an toàn.
• Tiết kiệm không gian: Van bướm dạng lug có kích thước nhỏ gọn, không cần thêm mặt bích, giúp tiết kiệm không gian lắp đặt.

Ứng dụng của van bướm điều khiển khí nén dạng lug

Van bướm khí nén, với tính năng vượt trội và độ bền cao, đã chứng minh được sự hữu ích trong nhiều ngành công nghiệp khác nhau. Dưới đây là một số ứng dụng phổ biến:

• Xử lý nước và nước thải: Van được sử dụng rộng rãi trong các hệ thống cấp thoát nước, nhà máy xử lý nước thải để kiểm soát dòng chảy, đóng mở đường ống, cách ly các thiết bị.
• Hóa chất: Trong ngành công nghiệp hóa chất, van này điều khiển dòng chảy của các chất lỏng và khí khác nhau, đảm bảo an toàn và hiệu quả cho quá trình sản xuất.
• Sản xuất giấy và bột giấy: Van kiểm soát dòng chảy của nước, hóa chất và bột giấy trong quá trình sản xuất, giúp tối ưu hóa quy trình và giảm thiểu rủi ro.
• Hóa dầu và lọc dầu: Trong các nhà máy lọc dầu và hóa dầu, van được sử dụng để điều khiển dòng chảy của dầu thô, sản phẩm dầu mỏ và các chất hóa học khác.
• PCCC: Van đóng vai trò quan trọng trong hệ thống phòng cháy chữa cháy, giúp kiểm soát dòng chảy của nước và các chất chữa cháy khác khi có sự cố xảy ra.
• Nhiệt điện: Trong các nhà máy nhiệt điện, van điều khiển dòng chảy của hơi nước, nước và các chất khác trong quá trình sản xuất điện.
• Dầu khí: Van được sử dụng để vận chuyển dầu khí qua các đường ống, đảm bảo an toàn và hiệu quả cho quá trình khai thác và vận chuyển.
• Thực phẩm và đồ uống: Trong ngành công nghiệp thực phẩm và đồ uống, van kiểm soát dòng chảy của các nguyên liệu và sản phẩm, đảm bảo vệ sinh và an toàn thực phẩm.

Một số sản phẩm van bướm điều khiển khí nén dạng lug

Van bướm gang điều khiển khí nén dạng lug

Dòng van này là các van được cấu tạo từ dòng vật liệu gang, chúng được thiết kế với kết nối dạng lug và được điều khiển bằng bộ truyền động khí nén.

Các van này được sử dụng rộng rãi, chúng có độ bền tương đối tốt, giá thành rẻ.

Van bướm inox điều khiển khí nén dạng lug

Dòng van này được cấu tạo từ vật liệu inox vì vậy chúng có khả năng chống ăn mòn và chống gỉ sét rất tốt. Điều này giúp chúng có thể được lắp đặt với các ứng dụng có tính ăn mòn, nhiệt cao, áp cao.

Van bướm thép điều khiển khí nén dạng lug

Các van này được cấu tạo từ dòng vật liệu thép, các van này có độ bền, độ cứng cao vì vậy chúng có khả năng chịu được áp lực cao, cùng với khả năng chịu nhiệt độ cao.

Các van này thích hợp khi lắp đặt tại các ứng dụng nhiệt độ cao, áp suất cao.

Một số lỗi thường gặp ở van bướm điều khiển khí nén dạng lug và cách khắc phục

Van bướm điều khiển khí nén dạng lug, mặc dù có độ bền cao và hiệu suất tốt, vẫn có thể gặp phải một số lỗi trong quá trình sử dụng. Dưới đây là một số lỗi thường gặp và cách khắc phục:

1. Van bị rò rỉ

Nguyên nhân:

• Kết nối giữa van và hệ thống không chắc chắn.
• Đệm giữa van và mặt bích bị mài mòn.
• Đệm trong thân van bị mài mòn.
• Van bị tắc nghẽn do tạp chất.

Cách khắc phục:

• Kiểm tra và siết chặt các bu lông kết nối theo momen xoắn khuyến nghị của nhà sản xuất.
• Thay thế đệm mới nếu đệm giữa van và mặt bích bị mài mòn.
• Thay thế đệm trong thân van nếu nó bị mài mòn.
• Vệ sinh van và loại bỏ tất cả các tạp chất trong thân van nếu van bị tắc nghẽn.

2. Van khó vận hành

Nguyên nhân:

• Vật lạ làm tắc van.
• Bộ truyền động bị lỏng lẻo.
• Bộ truyền động bị lỗi hoặc hỏng hóc.

Cách khắc phục:

• Kiểm tra và loại bỏ vật lạ gây tắc nghẽn van.
• Kiểm tra và lắp đặt lại bộ truyền động chắc chắn với van.
• Kiểm tra bộ truyền động, tìm hiểu nguyên nhân lỗi và sửa chữa hoặc thay thế nếu cần thiết.

Lưu ý:

• Bảo trì định kỳ: Thực hiện bảo trì định kỳ theo khuyến nghị của nhà sản xuất để phát hiện và khắc phục sớm các lỗi tiềm ẩn, đảm bảo van hoạt động ổn định và kéo dài tuổi thọ.
• Lựa chọn đúng loại van: Lựa chọn van phù hợp với môi trường làm việc và yêu cầu kỹ thuật cụ thể để tránh các lỗi do không tương thích.
• Lắp đặt đúng cách: Đảm bảo van được lắp đặt đúng kỹ thuật, tránh các lỗi do lắp đặt sai gây ra.

Nếu gặp phải các lỗi phức tạp hoặc không thể tự khắc phục, hãy liên hệ với nhà cung cấp hoặc kỹ thuật viên chuyên nghiệp để được hỗ trợ.
