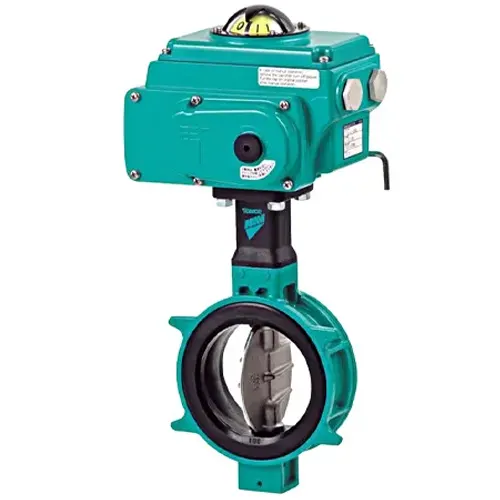

Van bướm điều khiển điện Tomoe 700Z-4I là một loại van bướm nhôm điều khiển tự động bằng nguồn năng lượng điện. Được sản xuất bởi thương hiệu Tomoe đến từ Nhật Bản. Cấu trúc thân van từ vật liệu nhôm, gioăng EPDM/NBR, các kích thước từ DN40 – DN300. Là một mã sản phẩm van bướm Tomoe rất được ưa chuộng nhờ ưu thế về khả năng tự động, độ bền bỉ, hiệu suất hoạt động và độ tin cậy trong kiểm soát vị trí.
Thông số kỹ thuật Van bướm nhôm điều khiển điện Tomoe 700Z-4I
Model: Van bướm nhôm điều khiển điện Tomoe 700Z-4I
Kích thước kết nối: DN40 – DN300.
Vật liệu thân: Nhôm đúc ADC12.
Vật liệu đĩa: SCS13, SCS14, PPS.
Vật liệu gioăng: EPDM (NBR).
Vật liệu trục: SUS420J2.
Cơ chế truyền động: Bộ truyền động điện.
Điện áp sử dụng: AC100V, AC200V, AC220V, AC240V.
Công suất: 60W, 100W, 160W, 200W.
Nhiệt độ làm việc: EPDM: -20 – 120 độ C, NBR: -10 – 80 độ C.
Áp suất làm việc: 1.0Mpa.
Thương hiệu: Tomoe.
Xuất xứ: Nhật Bản.
Thông số kỹ thuật bộ truyền động điện New ELMY 4I:
Thông số bộ truyền động điện New ELMY 4I
Thông số kỹ thuật van bướm 700Z:
Thông số van bướm 700z
Catalog Van bướm nhôm điều khiển điện Tomoe 700Z-4I:
Catalog Van bướm nhôm điều khiển điện Tomoe 700Z-4I
Tính năng nổi bật Van bướm nhôm điều khiển điện Tomoe 700Z-4I
Điều khiển tự động với động cơ điện mạnh mẽ: Van bướm nhôm điều khiển điện Tomoe 700Z-4I tích hợp một cơ chế truyền động điện dạng ON/OFF hoặc tuyến tính để điều khiển trạng thái đóng mở và điều tiết lưu lượng. Thiết kế động cơ điện mạnh mẽ, hiệu suất hoạt động tối ưu.
Điện áp đa dạng: Cho phép tích hợp với nhiều hệ thống khác nhau cho các nguồn điện áp khác nhau, nguồn điện áp phù hợp là AC100V, AC200V, AC220V, AC240V.
Cấu trúc nhỏ gọn, mô men xoắn đầu ra mạnh mẽ: Cấu trúc và kích thước tối ưu, nhỏ gọn, nhưng vẫn đảm bảo mô men xoắn vận hành đầu ra mạnh mẽ, đảm bảo hiệu suất hoạt động đáng tin cậy, hoạt động đóng, mở van chính xác tuyệt đối.
Thiết kế mã đầu điện cho từng kích thước: Có sáu mã đầu điện khác nhau, kích thước từ nhỏ đến lớn, momen xoắn đầu ra từ nhỏ đến lớn, thiết kế cho từng kích thước van khác nhau. Type 00 kích thước DN40, DN50, DN65, Type 0 kích thước DN80, DN100, Type 1 kích thước DN125, Type 2 kích thước DN150, DN200, type 2.5 kích thước DN250, Type 3 kích thước DN300.
Tích hợp vận hành dạng cơ:Van bướm nhôm điều khiển điện Tomoe 700Z-4I tích hợp sẵn cơ chế vận hành dạng cơ, dạng lục giác hoặc tay vặn, tuy vào từng kích thước. Cho phép thực hiện điều khiển van ở cả hai phương thức tự động hoặc dạng cơ tùy nhu cầu, hoặc khi hệ thống gặp sự cố. Với các kích thước từ DN40 – DN100 điều khiển bằng lục giác. Kích thước từ DN125 trở lên điều khiển bằng tay quay.
Chống nước, chống bụi cấp IP65: Khả năng chống sự xâm nhập của bụi và nước ở cấp IP65, cho phép lắp đặt ở ngoài trời.
Sản phẩm Van bướm nhôm điều khiển điện Tomoe 700Z-4I
Đặc điểm thiết kế van bướm điện Tomoe 700G-4I
Cải tiến bộ truyền động điện New ELMY 4I: Van bướm nhôm điều khiển điện Tomoe 700Z-4I sử dụng bộ truyền động điện New ELMY 4I để điều khiển. Bộ truyền động điện New ELMY-4I là bản cải tiến mới của ELMY. Bản cải tiến này dựa trên những đặc tính ưu việt và loại bỏ những hạn chế của bản cũ. Thiết kế với bánh răng kim loại chính xác, vật liệu chịu lực, cơ cấu cam cải tiến có thể điều chỉnh, cải thiện khả năng kín nước, cấp bảo vệ IP65.
Vỏ bộ truyền động điện từ hợp kim: Phần vỏ bộ truyền động được cấu trúc từ vật liệu thép hợp kim, sơn phủ bảo vệ bằng epoxy, lớp sơn có màu xanh ngọc đặc trưng.
Lục giác và tay quay vận hành tích hợp trên thân: Phần lục giác với type 00, 0 cấu trúc từ inox, gắn sau bộ truyền động, sử dụng với mục đích là để điều khiển đóng mở van bằng tay khi gặp sự cố. Phần tay quay hợp kim được gắn sẵn ở mặt trước bộ truyền động, cũng có thể tháo rời, thiết kế nhỏ gọn, tối ưu diện tích, điều khiển dễ dàng hơn bằng tay.
Thân van bướm nhôm đúc 700G: Phân thân van thuộc mã 700Z được đúc từ loại vật liệu nhôm ADC12, ưu thế về độ bền bỉ và trọng lượng nhẹ.
Gioăng van từ EPDM hoặc NBR: Gioăng Van bướm nhôm điều khiển điện Tomoe 700Z-4I từ vật liệu EPDM hoặc có thể lựa chọn NBR. Gioăng van bướm 700Z chắc chắn, chống trượt, hiệu suất làm kín tối ưu.
Cấu trúc thân không tai bích: Phần thân của van không có tai bích, thiết kế với các vấu giữ nhỏ gọn bằng nhôm, khả năng tương thích với các tiêu chuẩn bích tuyệt đối, phù hợp với nhiều ứng dụng khác nhau.
Hình ảnh van bướm nhôm điều khiển điện Tomoe 700Z-4I
Van bướm nhôm điều khiển điện Tomoe 700Z-4I được sử dụng ở đâu?
Van bướm nhôm điều khiển điện Tomoe 700Z-4I được sử dụng với mục đích là để điều khiển dòng chảy của lưu chất trong hệ thống ống, kiểm soát đóng ngắt, chặn dòng chảy của lưu chất hoặc cho phép dòng chất của lưu chất lưu thông qua.
Với các đặc tính của van, sản phẩm này cho phép sử dụng với các loại lưu chất có đặc tính ăn mòn thấp, không nên sử dụng với các loại hóa chất, nhiệt độ trong khoảng -20 – 120 độ C, áp suất dòng chất tối đa là 1.0Mpa.
Sản phẩm được lựa chọn cho các ứng dụng yêu cầu tự động hóa trong quá trình điều khiển, kiểm soát và vận hành. Nguồn năng lượng sử dụng để điều khiển là năng lượng điện, nên hệ thống tích hợp phải đảm bảo rằng chúng cung cấp hệ thống điện tương ứng, đáp ứng nguồn năng lượng cho việc vận hành.
Hệ thống ống chờ phải là hệ thống ống bích, loại van bướm có dạng kết nối kẹp wafer nên yêu cầu có bích chờ cho phương pháp kết nối. Kích thước ống phù hợp cho sản phẩm Van bướm nhôm điều khiển điện Tomoe 700Z-4I từ DN40 – DN300.
Nên hạn chế sử dụng tại các ứng dụng điều kiện môi trường có tính chất cháy nổ, nguy cơ cháy nổ cao, sử dụng van điện có thể là yếu tố đánh lửa.
