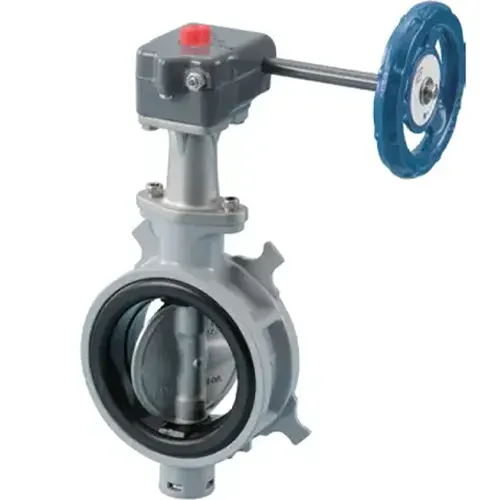

Van bướm tay quay Toyo 10ALM-N-GUCE là một thiết kế tối ưu trong các hệ thống cấp nước, điều khiển lưu chất nước và khí. Đây là một mã van được sản xuất bởi thương hiệu Toyo xuất xứ Nhật Bản. Cấu trúc mã van bướm Toyo này là van bướm nhôm đĩa inox điều khiển bằng tay quay, kết nối kẹp wafer, chất lượng cao, đảm bảo độ bền và hoạt động đáng tin cậy.
Thông số kỹ thuật van bướm tay quay Toyo 10ALM-N-GUCE
Model: 10ALM-N-GUCE.
Product code: 550GA
Kích thước kết nối: DN40 – DN300.
Vật liệu thân van: Nhôm ADC 12.
Vật liệu gioăng: EPDM.
Vật liệu đĩa: SCS13A.
Kiểu điều khiển: Tay quay.
Nhiệt độ làm việc: -20 độ C – 100 độ C.
Áp suất làm việc: 1.0Mpa.
Kết nối: Kẹp bích wafer.
Thương hiệu: Toyo.
Xuất xứ: Nhật Bản.
Catalog van bướm tay quay Toyo 10ALM-N-GUCE:
Catalog van bướm tay quay Toyo 10ALM-N-GUCE
Giải thích model van bướm tay quay Toyo 10ALM-N-GUCE
Tiêu chuẩn (10): Thể hiện tiêu chuẩn mà van tuân thủ, kí hiệu 10 có nghĩa là van theo tiêu chuẩn JIS 10K.
Vật liệu cấu trúc van (ALM): Thể hiện vật liệu cấu trúc của thân van, kí hiệu ALM là viết tắt của Aluminium, có nghĩa là vật liệu cấu trúc thân van là vật liệu nhôm.
Thiết kế (N): Thiết kế mới của van bướm Toyo.
Kiểu điều khiển (G): G là viết tắt của gear, có nghĩa là kiểu điều khiển của van là kiểu điều khiển tay quay.
Vật liệu cấu trúc đĩa (U): Mã U thể hiện vật liệu cấu trúc đĩa là 304SS (inox 304).
Vật liệu gioăng (E): Mã này thể hiện vật liệu cấu trúc gioăng làm kín của van, mã E thể hiện vật liệu gioăng là EPDM.
Model van bướm tay quay Toyo 10ALM-N-GUCE
Đặc trưng nổi bật van bướm tay quay Toyo 10ALM-N-GUCE
Tương thích với lưu chất nước và khí: Thiết kế van bướm tay quay Toyo 10ALM-N-GUCE theo JIS B2032 – thể hiện các đặc điểm kỹ thuật của van bướm wafer gioăng cao su. Các van này có thể sử dụng cho các dịch dụ cấp nước hoặc điều hòa không khí (HVAC)…
Cấu trúc mỏng, nhẹ: Thiết kế thân van mỏng, vật liệu cấu trúc từ nhôm ADC12 – một loại vật liệu có độ bền và trọng lượng rất nhẹ. Vì vậy, cấu trúc của dòng van này rất tối ưu, trọng lượng chỉ bằng 1/2 so với các van bướm gang và chỉ bằng 1/10 so với van cổng gang.
Khả năng đóng kín tuyệt vời: Cấu trúc gioăng và đĩa đặc biệt, phần gioăng thiết kế dạng lượn sóng cùng với cấu trúc đĩa mặt cầu, tạo độ khớp tuyệt đối giữa đĩa và gioăng khi van đóng hoàn toàn, mang lại khả năng đóng kín tuyệt đối, ngăn chặn rò rỉ qua van.
Khả năng điều khiển lưu chất tốt: Khả năng điều khiển lưu chất của van rất tốt thông qua việc điều khiển vị trí của đĩa, các góc độ đĩa mở khác nhau thì lưu lượng dòng chất qua van sẽ khác nhau.
Cách nhiệt, chống ngưng sương: Thiết kế cổ van cao nên cho phép cách nhiệt từ dòng chảy của lưu chất đến cơ chế điều khiển.
Điều khiển dạng cơ bằng tay quay: Van bướm tay quay Toyo 10ALM-N-GUCE là một van dạng cơ điều khiển bằng tay thông qua cơ chế tay quay và hộp số bánh răng. Việc điều khiển rất nhẹ nhàng, tốn ít sức lực nhờ được hỗ trợ lực của hộp số bánh răng. Kiểu điều khiển dạng cơ đặc biệt phù hợp với các hệ thống nhỏ, ít vận hành, không cần thiết tự động hóa hoặc hạn chế về mạng lưới điện, hệ thống khí nén.
Sản phẩm van bướm tay quay Toyo 10ALM-N-GUCE
Đặc trưng cấu trúc van bướm tay quay Toyo 10ALM-N-GUCE
Thân nhôm đúc ADC12: Thân van bướm tay quay Toyo 10ALM-N-GUCE được cấu trúc từ vật liệu nhôm đúc ADC12 bằng phương pháp đúc nguyên khối và được xử lý sơn phủ bảo vệ PU. Đây là loại sơn hai thành phần có gốc polyisocyanates và polyol đặc tính về khả năng bảo vệ rất tốt, bám dính tốt, chống bong tróc. Vì vậy, phần thân của van có đặc điểm về khả năng chống ăn mòn, chống mài mòn, chống oxy hóa tốt.
Đĩa inox chống gỉ SCS13A: Đĩa van được cấu trúc từ vật liệu SCS13A – vật liệu inox chống ăn mòn, thiết kế đĩa tối ưu, giảm độ dày để tạo điều kiện tốt nhất cho dòng chất qua van, cấu trúc đĩa có xương cố định để đảm bảo độ bền và khả năng chịu lực.
Gioăng chống rò rỉ EPDM: Gioăng làm kín được đúc bao bọc hoàn toàn phần trong thân van, kích thước chuẩn xác, chống trượt, chống bong tróc trong quá trình điều khiển đĩa đóng mở. Phần gioăng thiết kế dạng lượn sóng để tạo độ kín tuyệt đối với đĩa van. Vật liệu cấu trúc gioăng là EPDM, bạn cũng có thể tùy chọn vật liệu FKM hoặc EPDM cho ứng dụng cho mình.
Cổ cách nhiệt SCS13A: Cấu trúc cổ van bướm tay quay Toyo 10ALM-N-GUCE cao với phần cổ cách nhiệt có thể tháo rời được, vật liệu SCS13A (inox 304) cho phép chống ăn mòn, chống gỉ sét và độ bền tối ưu.
Trục điều khiển SS410: Cấu trúc trục xuyên tâm vật liệu SS410 mang lại độ bền tối ưu, khả năng chịu ứng suất tốt hơn, chịu lực tốt hơn cùng với khả năng chống ăn mòn, chống gỉ sét tốt.
Hộp số bánh răng compact: Cấu trúc hộp số bánh răng dạng compact nên rất nhỏ gọn, tối ưu không gian và hỗ trợ việc điều khiển rất tốt.
Tay xoay hợp kim chắc chắn, nhỏ gọn: Van bướm tay quay Toyo 10ALM-N-GUCE với cấu trúc tay xoay tối ưu cho việc điều khiển và vận hành, kích thước nhỏ gọn, vật liệu hợp kim rất chắc chắn, bền bỉ, chống nứt gãy, móp méo.
Chỉ báo vị trí dạng cơ đơn giản: Một núm chỉ báo vị trí nhỏ dạng cơ màu đỏ trên đỉnh hộp số bánh răng được kết nối trực tiếp với trục van cho phép theo dõi vị trí của van một cách tiện lợi.
Van bướm nhôm tay quay Toyo-10ALM-N-GUCE
Khả năng điều khiển lưu lượng van bướm nhôm tay quay
Khả năng điều khiển lưu lượng của van bướm tay quay Toyo 10ALM-N-GUCE khá tốt, điều khiển lưu lượng thông qua vị trí của đĩa. Khả năng điều khiển lưu lượng của van được đánh giá thông qua lưu lượng Cv ( công suất của van). Được tính bằng gallon trên mỗi phút trong điều kiện nhiệt độ 60 độ F, áp suất chênh lệch 1psi.
Lưu lượng Cv cũng được sử dụng với mục đích là để đánh giá hệ số lưu lượng dòng chất qua van. Bảng dưới đây thể hiện hệ số lưu lượng Cv qua mã van bướm 10ALM-N-GUCE:
Hệ số lưu lượng Cv van bướm Toyo 10ALM-N-GUCE
