Van bướm tay quay Toyo 562-UESG là một van điều khiển cho phép điều khiển đóng ngắt hoặc điều khiển lưu lượng của các loại chất như nước, khí, chúng thông dụng và phổ biến nhất trong các hệ thống cấp thoát nước, xử lý nước, hệ thống HVAC… đây là một mã sản phẩm được sản xuất bởi thương hiệu Toyo xuất xứ Nhật Bản.
Mã van bướm Toyo này cấu trúc là một van bướm gang đĩa inox gioăng cao su EPDM điều khiển bằng tay quay với kết nối kẹp bích wafer. Khả năng điều khiển và kiểm soát dòng chất của van này được đánh giá rất cao cùng với chất lượng và độ bền rất đáng tin cậy, đây sẽ là một lựa chọn tối ưu cho hệ thống của bạn.
Thông số kỹ thuật van bướm tay quay Toyo 562-UESG
Model: 562-UESG.
Kích thước kết nối: DN50 – DN600.
Vật liệu cấu tạo: FCD 450, FC250.
Vật liệu đĩa van: SCS13A.
Vật liệu gioăng: EPDM.
Thiết kế: JIS B2032 10K.
Kiểu kết nối: Kết nối kẹp wafer.
Tiêu chuẩn kết nối: JIS5K, JIS10K.
Áp suất làm việc: 1.0Mpa.
Nhiệt độ làm việc: 0 – 100 độ C.
Thương hiệu: Toyo.
Xuất xứ: Nhật Bản.
Catalog van bướm tay quay Toyo 562-UESG:
Catalog van bướm tay quay Toyo 562-UESG
Đặc điểm cấu trúc van bướm tay quay Toyo 562-UESG
Cấu trúc thân van FCD 450, FCD250: Hai loại vật liệu được lựa chọn trong cấu trúc van bướm tay quay Toyo 562-UESG đó là FCD 450, FCD250. Với các kích thước từ DN50 đến DN300 thân van được đúc từ loại vật liệu FCD 450, các kích thước từ DN350 đến DN600 thân van được đúc từ loại vật liệu FCD250.
Đĩa van inox 304 (SCS13A): Cấu trúc đĩa từ SCS13A tương đương với vật liệu inox 304. Thiết kế đĩa siêu mỏng hạn chế cản trở áp suất dòng chất qua van, độ bền đĩa cao, chống ăn mòn, khả năng tương thích tốt với nhiều loại lưu chất.
Gioăng làm kín EPDM: Cấu trúc gioăng đúc kín, kích thước của gioăng chính xác với kích thước của thân van. Thiết kế này mang lại khả năng chống trượt, chống bong tróc khi lắp đặt van. Vật liệu gioăng từ EPDM, đảm bảo độ bền tối ưu, độ đàn hồi tốt, khả năng làm kín rất đáng tin cậy.
Vật liệu trục điều khiển SUS 410: Thiết kế trục điều khiển dạng trục đôi (cấu trúc hai trục, trục trên và trục đáy). Vật liệu cấu trúc trục bằng SUS 410 độ bền của trục cao, chịu lực tốt, chịu ứng suất tốt trong quá trình điều khiển.
Cơ chế tay quay điều khiển gọn nhẹ: Cơ chế tay quay thiết kế cho phép tiếp cận và điều khiển một cách dễ dàng, cấu trúc tay quay nhỏ gọn và rất chắc chắn với vật liệu hợp kim chất lượng cao, bền bỉ, sơn bảo vệ chống gỉ sét, chống ăn mòn.
Hộp bánh răng dạng compact tối ưu không gian: Thiết kế hộp bánh răng tối ưu không gian, cấu trúc dạng compact, kích thước rất nhỏ gọn, không chiếm nhiều diện tích lắp đặt. Bên cạnh đó, hộp bánh răng được thiết kế kết nối bằng bu lông, có thể tháo rời được, thuận tiện cho việc thay thế.
Sơn phủ PU màu xanh ngọc: Cấu trúc thân van bướm tay quay Toyo 562-UESG từ loại vật liệu gang dẻo FCD và được sơn phủ PU màu xanh ngọc bảo vệ khỏi sự oxy hóa, ăn mòn, mài mòn của môi trường, đảm bảo độ bền thân van đáng tin cậy hơn.
Kết nối wafer không tai bích: Thiết kế thân không tai bích giúp thiết kế của van rất nhỏ gọn, trọng lượng nhẹ hơn, độ dày thân mỏng hơn, tối ưu về không gian lắp đặt, khả năng lắp đặt, vận chuyển và giảm thiểu chi phí.
Giá đỡ ISO 5211: Cấu trúc giá đỡ cơ chế truyền động được thiết kế theo tiêu chuẩn ISO 5211, kích thước tiêu chuẩn cho phép lắp đặt và thay thế cơ chế truyền động tốt.
Không chốt pin: Van bướm tay quay Toyo 562-UESG thiết kế không có chốt pin sẽ giảm thiểu được tình trạng rò rỉ lưu chất qua chi tiết này.
Cơ chế hiển thị vị trí dạng cơ: Một núm nhỏ bằng nhựa màu đỏ trên đầu của hộp bánh răng thể hiện vị trí hiện tại của đĩa van.

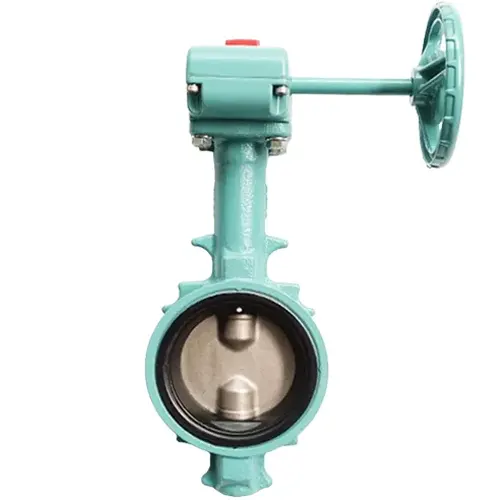

Sản phẩm van bướm tay quay Toyo 562-UESG
Tính năng van bướm tay quay Toyo 562-UESG
Khả năng thay thế cơ chế truyền động: Van bướm tay quay Toyo 562-UESG thiết kế cơ chế truyền động có thể tháo rời với giá đỡ kết nối được thiết kế theo tiêu chuẩn ISO 5211, cung cấp khả năng thay thế tiện lợi, cho phép thay thế cơ chế truyền động theo yêu cầu.
Khả năng điều khiển lưu lượng chính xác: Điều khiển đĩa ở nhiều góc độ khác nhau, độ mở khác nhau cho phép điều khiển lưu lượng qua van khác nhau. Các góc độ của đĩa có thể điều chỉnh là: 0, 20, 30, 40, 50, 60, 70, 80, 90 độ.
Tiết kiệm sức lực, kiểu điều khiển tay quay nhẹ nhàng: Khả năng điều khiển đóng mở van bướm tay quay Toyo 562-UESG rất nhẹ nhàng, tiết kiệm sức lực nhờ cơ chế điều khiển bằng tay quay và hộp bánh răng hỗ trợ lực.
Cho phép theo dõi trạng thái tiện lợi: Tích hợp một chỉ báo vị trí dạng cơ đơn giản trên đầu hộp bánh răng cho phép theo dõi vị trí điều khiển, tình trạng đóng mở của van.
Mô men xoắn vận hành giảm: Thiết kế gioăng làm kín và đĩa van bướm tay quay Toyo 562-UESG đặc biệt cho phép giảm mô men xoắn vận hành, lực tác động cần có để điều khiển van ít hơn so với các thiết kế thông thường.
Van bướm gang tay quay Toyo 562-UESG
