Van dù khí nén

500.000( Đã có VAT )
Thị trường: 550.000
Tiết kiệm: 50.000 (9%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
GTIN: 8931542200134 Mã: 20013 Danh mục:
Hỗ trợ trực tuyến

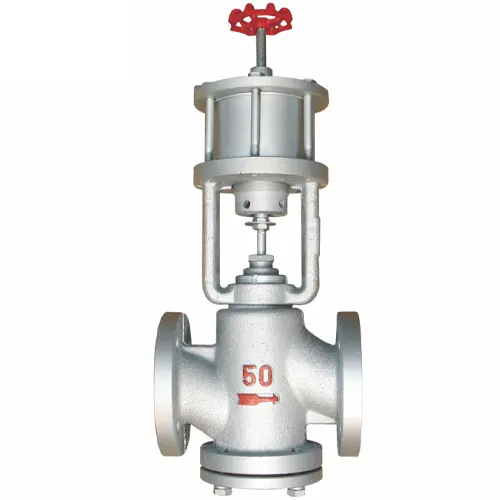

Van dù khí nén

500.000( Đã có VAT )
Thị trường: 550.000
Tiết kiệm: 50.000 (9%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
GTIN: 8931542200134 Mã: 20013 Danh mục:
Hỗ trợ nhanh Zalo

Cập nhật lần cuối ngày 25/09/2023 lúc 10:47 sáng

Van dù khí nén là gì?

Van dù khí nén hay van dù điều khiển khí nén là thiết bị van điều khiển khí nén, đây là tên của anh em kỹ thuật trong Miền Nam hay gọi, ngoài bắc thì thường gọi là van cầu khí nén. Dạng van này được kết hợp giữa phần thân van cơ và thiết bị truyền động khí nén, di chuyển đóng mở theo chiều lên xuống. Sở dĩ van được gọi với cái tên như vậy vì phần khí nén bên trên van lồi lên như một chiếc dù.

Sản phẩm này có độ kín rất cao nên van được sử dụng nhiều trong các hệ thống nước, khí nén, hơi nóng, dầu. Kích thước van cũng tương đối đa dạng từ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300.

Vật liệu chủ đạo của thân van cơ là gang, thép, inox, vật liệu của bộ truyền động khí nén có thể là hợp kim thép hoặc hợp kim nhôm. Van có cơ chế đóng mở nhanh thường là 1-2S rất phù hợp với các hệ thống đường ống yêu cầu đóng mở nhanh.

van dù khí nén
van dù khí nén

Có thể bạn quan tâm:

Cấu tạo và nguyên lý hoạt động của van dù khí nén

Cấu tạo của van dù khí nén

Từ hình ảnh quan sát ta có thể nhận thấy van được cấu tạo gồm 8 bộ phận chính đó là :

  1. Ống xi lanh hay ống bộ truyền động khí nén
  2. Thân bộ truyền động khí nén, trong thân bộ truyền động có màng và lò xo
  3. Giá đỡ: giá đỡ để kết nối thân van cơ và bộ truyền động khí nén
  4. Gioăng làm kín trục
  5. Nắp đậy đầu
  6. Trục trên của van
  7. Trục dưới của van
  8. Đĩa van
  9. Thân van.
cấu tạo van dù khí nén
Cấu tạo

Nguyên lý hoạt động của van cầu khí nén

Van hoạt động trên nguyên lý xi lanh khí nén là dùng áp lực khí nén ở đầu cấp đẩy màng kết nối với trục di chuyển lên trên, khi trục bộ truyền động khí nén di chuyển lên trên thì đĩa van được kết nối với trục cũng di chuyển lên trên và tạo ra cơ chế mở van. Khi cấp khí nén ở đầu ngược lại thì van đóng.

Ưu, nhược điểm của van dù khí nén

Ưu điểm của van dù khí nén

  • Thiết bị có cơ chế đóng mở nhanh thời gian đóng mở chỉ từ 1-3s.
  • Van đóng mở nhẹ nhàng di chuyển đĩa van nhẹ không gây ra va chạm mạnh như van bướm, van bi khí nén.
  • Tiếng ồn khi sử dụng van rất nhỏ.
  • Van có độ kín cao sử dụng được trong các môi trường hơi nóng, dầu nóng.
  • Độ bền của van lớn vì sử dụng khí nén nên khả năng hư hỏng hiếm hơn điện.
  • Van có độ an toàn cao khi sử dụng.

Nhược điểm của van dù khí nén

  • Việc lắp đặt van cần có yêu cầu kỹ thuật cao.
  • Lắp đặt van phải cần có hệ thống khí nén để điều khiển đóng mở.
  • Chi phí vận hành van cao hơn van điện.
lắp đặt van dù khí nén
lắp đặt van

Ứng dụng của van dù khí nén

  • Sản phẩm được ứng dụng rộng rãi trong các ngành công nghiệp hơi nóng như các hệ thống dệt, nhuộm, xả, hay các hệ thống nồi hơi, lò hơi, hệ thống giặt là…
  • Van dù khí nén cũng được ứng dụng rộng rãi trong các hệ thống nước như hệ thống nước sạch, hệ thống cấp thoát nước, hệ thống nước thải, hay các hệ thống xử lý nước.
  • Sản phẩm này cũng được sử dụng trong các môi trường hệ thống lạnh như hệ thống ướp, đá khô, hệ thống sản xuất.
  • Ứng dụng van trong các hệ thống khai thác than, quặng, đá, sỏi.
  • Ứng dụng trong các hệ thống xử lý hóa chất, hệ thống xăng dầu, chiết xuất.

van dù điều khiển khí nén

Phân loại van dù khí nén

Van dù khí nén lắp ren

Đây là dạng van sử dụng để lắp đặt cho các hệ thống đường ống lắp ren, dạng van này có kích thước khá nhỏ, vật liệu chế tạo thường là đồng hoặc inox. Dạng van này dễ lắp đặt, bảo dưỡng và sửa chữa.

Hình ảnh van dù khí nén lắp ren
Hình ảnh van dù khí nén lắp ren

Van dù khí nén mặt bích

Van lắp bích là dạng phổ biến hơn dạng van lắp ren. Dạng van này kết nối với đường ống bằng phương pháp nối bích, tiêu chuẩn bích là Jis10K và BS PN16 hoặc cũng có một vài nơi lắp đặt với mặt bích Ansi class 150. Dòng van này chịu áp lực và nhiệt độ khá là tốt, dễ tháo lắp và thay thế.

Hình ảnh van dù điều khiển khí nén mặt bích
Hình ảnh van dù điều khiển khí nén mặt bích

Van dù điều khiển khí nén inox

Là dạng van được làm bằng vật liệu inox 304 hoặc inox 316. Dạng van này chuyên dụng cho hóa chất và các môi trường khắc nghiệt. Dạng van này có giá thành tương đối cao.

Hình ảnh van dù inox điều khiển khí nén
Hình ảnh van dù inox điều khiển khí nén

Van dù khí nén gang

Sản phẩm này loại phổ biến nhất, van được sử dụng nhiều trong các hệ thống giặt, nhuộm hoặc các hệ thống hơi nóng. Dạng van bằng gang có giá thành rất là rẻ, dạng van này có sẵn kết nối bích Jis10k hoặc bích BS PN16.

Van dù khí nén thép

Van được sử dụng nhiều trong các hệ thống đường ống dầu, xăng hoặc khí đốt. Vật liệu thép chuyên sử dụng cho dầu có độ bền cao và khả năng chịu áp lực, nhiệt độ cực tốt. Dạng van này được sử dụng rất phổ biến.

Hình ảnh van dù thép điều khiển khí nén
Hình ảnh van dù thép điều khiển khí nén

Van dù khí nén đồng

Các van này ít được sử dụng hơn các dạng vật liệu trên. Van bằng đồng kết nối đường ống bằng phương pháp lắp ren. Dạng van này chủ yếu có các kích thước từ DN15, DN20, DN25, DN32, DN40, DN50.

Hình ảnh van dù đồng điều khiển khí nén
Hình ảnh van dù đồng điều khiển khí nén

Van dù khí nén ON/OFF

Là dạng van chỉ có hai trạng thái đóng mở khi cấp hết khí nén là trạng thái đóng hoặc trạng thái mở. Dạng van này được sử dụng với mục đích là mở hoặc đóng đường lưu chất. Dạng van này không có tác dụng điều tiết dòng lưu chất.

Van dù khí nén tuyến tính

Đây là dạng van có thể điều chỉnh đóng mở theo góc của van. Van được đóng mở bằng tín hiệu điện tử 4-20mA, hoặc tín hiệu điện 0-10v. Dạng tín hiệu điện tử 4-20mA được sử dụng nhiều hơn vì độ ổn định của nó cao hơn. Van dùng để điều tiết dòng lưu chất, đóng mở theo nhiệt độ, đóng mở theo áp lực tùy theo quý khách hàng sử dụng.

Hình ảnh van dù điều khiển khí nén tuyến tính
Hình ảnh van dù điều khiển khí nén tuyến tính

Báo giá van dù khí nén

Van dù khí nén hay van cầu điều khiển khí nén là dạng van khá là phổ biến và chuyên dụng trong các hệ thống hơi nóng vì độ kín của nó rất cao. Có rất nhiều đơn vị đang cung cấp dòng van này với các thương hiệu và xuất xứ khác nhau.

Giá của dòng sản phẩm này rẻ nhất là dạng lắp ren có giá khoảng 600.000, dạng sản phẩm có dạng mặt bích có giá thành cao hơn với giá khoảng 2.500.000đ đối với loại ON/OFF. Dạng van tuyến tính giá cao hơn khoảng 7.500.000đ.

Quý khách hàng có yêu cầu sử dụng van dù khí nén hoặc cần tìm hiểu thêm về kỹ thuật cũng như giá thành của van có thể liên hệ trực tiếp với công ty chúng tôi để nhận được báo giá sớm nhất.

1 đánh giá cho Van dù khí nén

  1. Avatar of Admin

    Admin (xác minh chủ tài khoản)

    cung cấp van dù khí nén giá rẻ nhất

Thêm đánh giá
