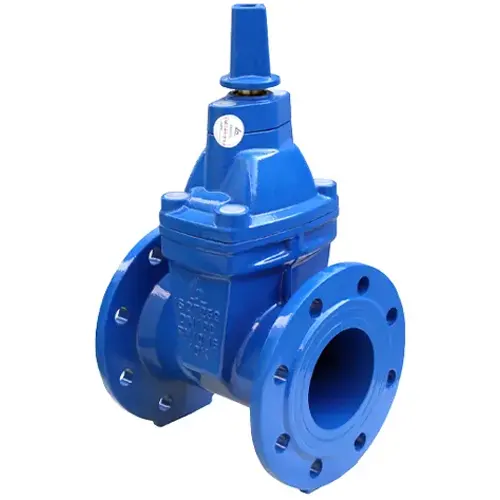

Van cổng nắp chụp Shinyi RVCX

Sản phẩm được cập nhật lần cuối vào ngày 20/05/2025 lúc 08:56 sáng

Van cổng nắp chụp Shinyi RVCX là mã van cổng điều khiển đóng ngắt dòng chất, sản phẩm của Shinyi Đài Loan và được sản xuất tại Việt Nam. Thiết kế đặc biệt của mã van cổng Shinyi này với phần nắp chụp nhỏ gọn, chúng thường được lắp đặt tại các hệ thống ngầm dưới đất, không gian hạn chế. Cấu trúc van bằng vật liệu gang cầu, đĩa gang bọc EPDM, kết nối mặt bích nhiều tiêu chuẩn, kích thước thông dụng từ DN50 đến DN600.

Thông số kỹ thuật van cổng nắp chụp Shinyi RVCX

• Model: RVCX.
• Kích thước kết nối: DN50 – DN600.
• Kiểu kết nối: Kết nối mặt bích.
• Tiêu chuẩn bích: BS 4504, DIN 2632, JIS B2220, ASME B16.42.
• Kiểu điều khiển: Nắp chụp.
• Vật liệu cấu tạo thân: Gang cầu.
• Vật liệu đĩa: Gang cầu bọc cao su.
• Nhiệt độ làm việc: -10 – 80 độ C.
• Áp suất làm việc: PN10, PN16, PN25.
• Thương hiệu: Shinyi.
• Xuất xứ: Đài Loan.
• Sản xuất: Việt Nam.

Giải thích model RVCX:

• (1) Loại – model: “RV”, van thuộc series van cổng ty chìm – Non- rising stem.
• (2) Kiểu vận hành: “C”, van có kiểu vận hành dạng nắp chụp – Cap.
• (3) Kiểu kết nối: “X”, kiểu kết nối của van là kết nối bích – Flanged.
• (4) Kích thước kết nối: “0050” – “0600”, kích thước tương đương từ DN50 đến DN600.
• (5) Áp suất định mức: “10”: PN10, “16”: PN16, “25”: PN25, “1K”: JIS 10K, “A1”: ANSI 150-LB.

• Tiêu chuẩn thiết kế: BS 5163-1, BS EN 1074-1; AWWA C509; ISO 7259.
• Tiêu chuẩn hai mặt bích: BS EN 558-1 TABLE 1 SERIES 3; ISO 5752 TABLE 1 SERIES 3; ASME B16.10.
• Tiêu chuẩn kết nối: BS 4504 PN10, PN16, PN25; DIN 2632 PN10, PN16, PN25; DIN 2633 PN10, PN16, PN25; JIS B2220 10K, 16K, 20K; ASME B16.42 150LB.
• Tiêu chuẩn sơn phủ: JIS K 5551:2002 (TCVN 9014:2011).
• Tiêu chuẩn vật liệu: ASTM.

Vật liệu cấu trúc

• (1) Thân van: Gang cầu – ASTM A536/EN GJS 500-7.
• (2) Đĩa: Gang cầu bọc cao su – ASTM A536/EN CJS 500-7 + EPDM.
• (3) Ốc đệm: Đồng thau / đồng đỏ – ASTM B824/B584.
• (4) Trục: Inox – ASTM A276 420.
• (5) Gioăng nắp: Cao su – NBR.
• (6) Bu lông: Inox / thép – AISI 304/A105.
• (7) Nắp van: Gang cầu – ASTM A536/EN GJS 500-7.
• (8) O-ring: Cao su – NBR.
• (9) Đệm trục: Đồng thau –  ASTM B824.
• (10) O-ring: Cao su – NBR.
• (11) O-ring: Cao su – NBR.
• (12) Ống lót: Nhựa – Nylon.
• (13) Ách: Gang cầu – ASTM A536/EN GJS 500-7.
• (14) Washer: Inox / thép – AISI 304 / A194.
• (15) Bu lông: Inox / thép – AISI 304 / A194.
• (16) Gioăng trục: Cao su – NBR.
• (17) Nắp chụp: Gang cầu – ASTM A536.
• (18) Bu lông: Inox / thép – AISI 304 / A194.
• (19) Washer: Đồng – ASTM B824.

Thông số kích thước

Giới thiệu van Shinyi RVCX

Van cổng ty chìm nắp chụp Shin Yi là một loại van công nghiệp được sản xuất bởi thương hiệu Shin Yi, có xuất xứ từ Việt Nam. Van này có thiết kế đặc biệt với ty van nằm chìm bên trong thân van và nắp chụp để vận hành, thường được sử dụng trong các hệ thống cấp thoát nước, phòng cháy chữa cháy và các ứng dụng công nghiệp khác.

Dưới đây là một số đặc điểm và thông tin về van cổng ty chìm nắp chụp Shin Yi:

• Cấu tạo và thiết kế:
  • Ty van nằm chìm: Khi đóng hoặc mở van, ty van không di chuyển lên xuống mà nằm gọn trong thân van, giúp bảo vệ ty van khỏi tác động môi trường bên ngoài.
  • Nắp chụp: Van được vận hành bằng cách sử dụng nắp chụp, thay vì tay quay vô lăng thông thường. Điều này phù hợp cho việc lắp đặt ngầm dưới đất.
  • Vật liệu: Thường được làm từ gang cầu FCD450, có độ bền cao và khả năng chống ăn mòn tốt.
  • Lá van có hình nêm, bên ngoài bọ cao su EPDM an toàn với nguồn nước sạch.
• Ứng dụng:
  • Hệ thống cấp thoát nước: Được sử dụng rộng rãi trong các đường ống dẫn nước sạch và nước thải.
  • Hệ thống phòng cháy chữa cháy (PCCC).
  • Các ứng dụng công nghiệp khác.
• Ưu điểm:
  • Độ bền cao.
  • Khả năng chống ăn mòn tốt.
  • Vận hành nhẹ nhàng.
  • Có thể lắp đặt ngầm.

Shin Yi là thương hiệu uy tín tại Việt Nam, với các sản phẩm được phân phối bởi nhiều đại lý chính hãng như công ty Viva và nhiều đơn vị khác, đảm bảo hàng hóa có chứng chỉ CO, CQ, bảo hành từ 12-24 tháng tùy nhà cung cấp.

Van cổng ty chìm nắp chụp Shin Yi là giải pháp tối ưu cho các hệ thống yêu cầu sự bền bỉ, tiện lợi và hiệu quả, đặc biệt trong các công trình hạ tầng hiện đại.
