Van đảo chiều khí nén

Van đảo chiều khí nén là linh kiện quan trọng trong hệ thống khí nén công nghiệp, đảm bảo hoạt động ổn định và hiệu quả của quy trình sản xuất. Không chỉ là bộ phận cơ khí đơn thuần, van đảo chiều còn là giải pháp thông minh giúp tối ưu hóa năng lượng và chi phí. Với sự đa dạng về chủng loại và chức năng, van đảo chiều khí nén được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau. Bài viết này sẽ cung cấp thông tin chi tiết về van đảo chiều khí nén, từ nguyên lý hoạt động, cấu tạo đến ứng dụng thực tế và các thương hiệu uy tín, giúp bạn hiểu rõ hơn về sản phẩm này và lựa chọn được sản phẩm phù hợp cho hệ thống của mình.

Van đảo chiều khí nén là gì?

Van đảo chiều khí nén, còn được gọi là van điện từ khí nén, là một thiết bị quan trọng trong hệ thống khí nén. Chức năng chính của nó là điều khiển hướng và lưu lượng dòng khí nén trong hệ thống bằng cách đóng mở hoặc chuyển đổi các cổng kết nối. Điều này giúp hệ thống khí nén hoạt động linh hoạt, đáp ứng yêu cầu điều khiển của các thiết bị  như xy lanh khí nén và máy móc khác nhau.

Được thiết kế để sử dụng với các dòng điện như 24v, 110v, 220v hỗ trợ người dùng một cách thuận tiện nhất, bởi mỗi nhà máy mỗi điều kiện làm việc đôi khi sẽ sử dụng một điện áp khác nhau để phù hợp với cơ chế vận hành riêng.

Phân loại van đảo chiều khí nén

Van đảo chiều khí nén có thể được phân loại theo nhiều tiêu chí khác nhau, mỗi tiêu chí tập trung vào một khía cạnh cụ thể của van:

Phân loại theo số cổng và vị trí

Việc phân loại van đảo chiều khí nén theo số cổng và vị trí giúp chúng ta hiểu rõ hơn về chức năng và ứng dụng của từng loại van trong hệ thống khí nén.

Van đảo chiều 2/2

Van 2/2: 2 cổng (1 vào, 1 ra), 2 vị trí (đóng/mở). Thường dùng để đóng mở đơn giản dòng khí.

• Van có 2 cửa P và A,
• Hai vị trí là 0 và 1.
• Ở vị trí 0: cửa P và A bị chặn.
• Khi có tín hiệu điện từ tác động vào, từ vị trí 0 nòng van sẽ được chuyển sang vị trí 1, khi đó cửa P và A sẽ nối thông với nhau pho phép khí nén đi qua.
• Khi Tín hiệu điện từ không còn tác động thì van sẽ trở lại vị trí 0 ban đầu do lực nén của lò xo

Van đảo chiều 3/2

Van 3/2: 3 cổng (1 cấp khí, 1 làm việc, 1 xả), 2 vị trí. Dùng để điều khiển xi lanh đơn tác động (1 chiều).

• Van có 3 cửa P, A và R.
• Có hai vị trí là 0 và 1.
• Ớ vị trí 0: cửa P bị chặn, cửa A nối với cửa R.
• Khi có tín hiệu điện từ tác động vào, nòng van từ vị trí 0 sẽ chuyển sang vị trí 1, khi đó cửa P nối với cửa A, cửa R sẽ bị chặn.
• Khi Tín hiệu điện từ không còn tác động nữa thì van sẽ trở về vị trí 0 ban đầu bằng lực nén của lò xo

Van đảo chiều 4/2

Van 4/2: 4 cổng (2 cấp khí, 2 làm việc), 2 vị trí. Dùng để điều khiển xi lanh tác động kép (2 chiều).

• Van có 4 cổng A, B và P, R.
• Có hai vị trí là 0 và 1.
• Tại vị trí 0: cửa P nối với cửa B, cửa A nối với cửa R.
• Khi có tín hiệu điện từ tác động vào, nòng van từ vị trí 0 sẽ chuyển sang vị trí 1, khi đó cửa A nối với P, cửa B nối với R.
• Khi Tín hiệu điện từ không còn tác động nữa thì van sẽ trở về vị trí 0 ban đầu bằng lực nén của lò xo.

Van đảo chiều 5/2

Van 5/2: 5 cổng (2 cấp khí, 2 làm việc, 1 xả), 2 vị trí. Cũng dùng để điều khiển xi lanh tác động kép, nhưng có thêm cổng xả để xả khí khi xi lanh dừng.

• Van có 5 cổng A, B, R, P, T
• Có 2 vị trí là 0 và 1.
• Tại vị trí 0: cửa P thông với cửa B, cửa A thông với cửa R.
• Khi có tín hiệu điện từ tác động vào, nòng van từ vị trí 0 sẽ chuyển sang vị trí 1, khi đó cửa P thông với cửa A, cửa B thông với cửa T.
• Khi Tín hiệu điện từ không còn tác động nữa thì van sẽ trở về vị trí 0 ban đầu bằng lực nén của lò xo.

Van đảo chiều 4/3

Van 4/3: 4 cổng (1 cấp khí, 2 làm việc, 1 xả), 3 vị trí (2 vị trí làm việc, 1 vị trí giữa). Khi ở vị trí giữa, cả hai cổng làm việc đều đóng, giữ xi lanh khí nén ở vị trí cố định.

• Van có 4 cổng A, B và P, R.
• Có ba vị trí là 0, 1, 2.
• Tại vị trí 0: cửa A cà cửa B đều bị chặn
• Khi có tín hiệu điện từ tác động vào từ bên trái, nòng van từ vị trí 0 hoặc 2 sẽ chuyển sang vị trí 1, khi đó cửa A nối với P, cửa B nối với R.
• Khi có tín hiệu điện từ tác động vào từ bên phải, nòng van từ vị trí 0 hoặc 1 sẽ chuyển sang vị trí 2, khi đó cửa A nối với R, cửa B nối với P.
• Khi Tín hiệu điện từ không còn tác động nữa thì van sẽ trở về vị trí 0 ban đầu bằng lực nén của lò xo.

Van đảo chiều 5/3

Van 5/3: 5 cổng (1 cấp khí, 2 làm việc, 2 xả), 3 vị trí. Tương tự van 4/3, nhưng có thêm 1 cổng xả để xả khí từ cả hai phía của xi lanh khi ở vị trí giữa.

• Van có 5 cổng A, B, P và T, R.
• Có ba vị trí là 0, 1, 2.
• Tại vị trí 0: cửa A cà cửa B đều bị chặn
• Khi có tín hiệu điện từ tác động vào từ bên trái, nòng van từ vị trí 0 hoặc 2 sẽ chuyển sang vị trí 1, khi đó cửa A nối với P, cửa B nối với R.
• Khi có tín hiệu điện từ tác động vào từ bên phải, nòng van từ vị trí 0 hoặc 1 sẽ chuyển sang vị trí 2, khi đó cửa A nối với T, cửa B nối với P.
• Khi Tín hiệu điện từ không còn tác động nữa thì van sẽ trở về vị trí 0 ban đầu bằng lực nén của lò xo.

Phân loại theo cách thức điều khiển

Van đảo chiều khí nén có thể được phân loại theo cách thức điều khiển. Dựa vào yếu tố này, ta có các loại van đảo chiều sau:

• Van điều khiển bằng tay: Thao tác bằng tay để chuyển đổi vị trí làm việc của van.
• Van điều khiển cơ khí: Sử dụng các cơ cấu cơ khí như lò xo, cam, bánh răng để chuyển đổi vị trí.
• Van điều khiển bằng điện: Sử dụng cuộn dây điện từ để chuyển đổi vị trí. Đây là loại van phổ biến nhất hiện nay.
• Van điều khiển bằng khí nén: Sử dụng tín hiệu khí nén để điều khiển van.

Phân loại theo nguyên lý hoạt động

Van đảo chiều khí nén có thể được phân loại theo nguyên lý hoạt động, dựa trên cơ chế chuyển đổi trạng thái của van để điều khiển dòng khí. Dưới đây là các loại van đảo chiều phổ biến theo nguyên lý hoạt động:

• Van loại màng: Sử dụng màng đàn hồi để đóng mở các cổng.
• Van loại piston: Sử dụng piston để đóng mở các cổng.
• Van loại trượt: Sử dụng cơ cấu trượt để đóng mở các cổng.

Ký hiệu và tên gọi van đảo chiều

Ý nghĩa tên gọi của các loại van đảo chiều

Chúng ta thường gọi van đảo chiều như van “ba phần hai” (3/2), Van “bốn phần ba” (4/3) hay van “năm phần ba” (5/3)… Vây chúng có ý nghĩa gì?.

Như trên hình ảnh trên chúng ta thấy hai số sau cùng mang ý nghĩa sau:

• Số thứ nhất: nói lên số lượng các cổng (port) có trên van bao gồm: cổng cấp nguồn khí nén, các cổng cấp khí cho thiết bị làm việc, và các cổng xả khí.
• Số thứ hai: Nói lên số lượng vị trí của nòng van, van đảo chiều khí nén thường có: 2 vị trí, 3 vị trí hoặc 4 vị trí. Trạng thái của các vị trí này phụ thuộc vào tín hiệu tác động và cấu tạo của van.

Ký hiệu

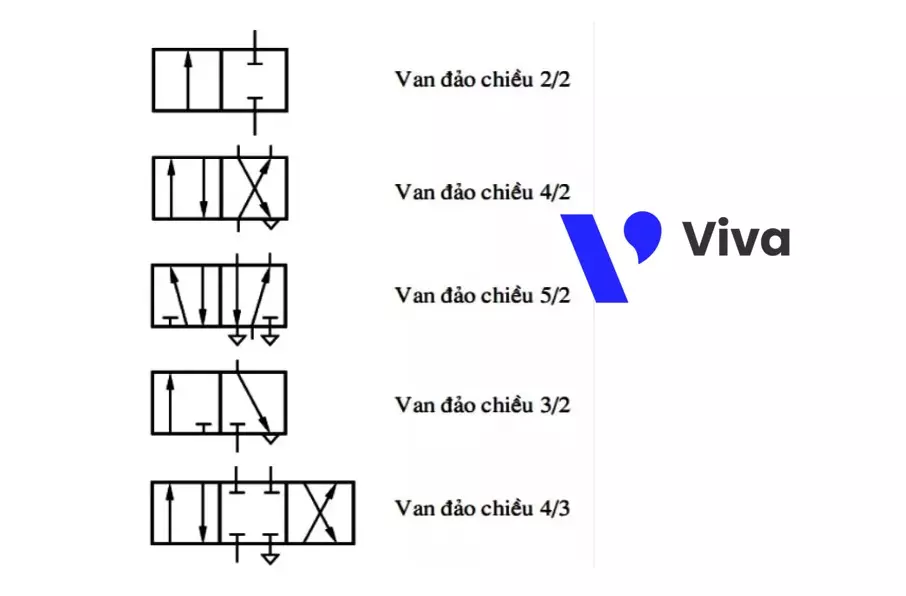

Ký hiệu của các loại van đảo chiều

Mỗi loại van đảo chiều khí nén đều có ký hiệu riêng. Dưới đây là Bảng ký hiệu

Bảng ký hiệu các loại van đảo chiều

Loại van	Ký hiệu
Van đảo chiều 2/2
Van đảo chiều 3/2
Van đảo chiều 4/2
Van đảo chiều 5/2
Van đảo chiều 4/3
Van đảo chiều 5/3
Van đảo chiều 5/4

Ký hiệu các cổng trên van đảo chiều

Dưới đây là bảng ký hiệu của các cổng trong van đảo chiều:

Bảng ký hiệu của các cổng trog van đảo chiều

Các cổng	Kí hiệu theo ISO 5599	Kí hiệu theo ISO 1219
Cổng nối với nguồn khí nén	1	P
Cổng nối với thiết bị làm việc	2, 4, 6	A, B, C, …
Cổng xả khí	3, 5, 7	R, S, T, …
Cổng nối tín hiệu điều khiển	12, 14, …	X, Y, …

Vị trí của nòng van được biểu diễn bằng các ô vuông liền nhau với các chữ cái o,a,b,c… hay các chữ số 0, 1, 2, 3….

Vị trí “ không” là vị trí của nòng mà khi van chưa có tác động của tín hiệu ngoài vào. Đối với van có 3 vị trí, vị trí ở giữa là vị trí “ không”. Đối với van có 2 vị trí thì vị trí “ không” có thể là “a” hoặc là “ b “, thông thường thì “b” là vị trí “ không”.

Ký hiệu van 3 vị trí có “vị trí Không”:

a

0

b

Ký hiệu van 2 vị trí, “vị trí Không” có thể là a hoặc b

a

b

Ký hiệu các loại tín hiệu tác động trên van đảo chiều

Tín hiệu tác động là tín hiệu điều khiển trực tiếp hoặc gián tiếp làm thay đổi vị trí của nòng van giúp van hoạt động ở các trạng thái khác nhau với nhiều mục đích sử dụng

Van đảo chiều có rất nhiều loại tín hiệu tác động dưới đây là bảng ký hiệu:

1. Tác động bằng tay

Tên loại tác động	Ký hiệu
Nút ấn tổng quát
Nút bấm
Tay gạt
Bàn đạp

2. Tác động cơ học

Tên loại tác động	Ký hiệu
Đầu dò
Cữ chặn bằng con lăn, tác động hai chiều
Cữ chặn bằng con lăn tác, động một chiều
Lò xo
Nút ấn có rảnh định vị

3. Tác động bằng khí nén

Tên loại tác động	Ký hiệu
Trực tiếp bằng dòng khí nén vào
Trực tiếp bằng dòng khí nén ra
Trực tiếp bằng dòng khí nén vào với đường kính hai đầu nòng khác nhau
Gián tiếp bằng dòng khí nén vào qua van phụ trợ
Gián tiếp bằng dòng khí nén ra qua van phụ trợ

4. Tác động bằng nam châm điện

Tên loại tác động	Ký hiệu
Trực tiếp không có van phụ trợ
Gián tiếp có van phụ trợ
Tác động theo cách hướng dẫn cụ thể

Cấu tạo của van đảo chiều

Cấu tạo cơ bản của các lại van đảo chiều bao gồm các thành phần sau:

• Thân van
• Nòng van
• Thiết bị tạo tín hiệu tác động
• Xò xo
• Cổng cấp nguồn khí nén
• Các cổng cấp khí nén cho động cơ khí nén hoạt động
• Các cổng xả khí thường được lắp thêm giảm thanh khí nén để hạn chế tiếng ồn do khí nén thoát ra môi trường bên ngoài.

Nguyên lý hoạt động của van đảo chiều

Nguyên lý hoạt động của van đảo chiều khí nén sẽ khác nhau tùy thuộc vào loại van cụ thể. Dưới đây là nguyên lý hoạt động của ba loại van đảo chiều phổ biến

Van đảo chiều loại màng (Diaphragm Valve)

Trạng thái bình thường (không có tín hiệu điều khiển): Màng đàn hồi nằm ở vị trí cân bằng, bịt kín một số cổng và mở các cổng khác, tạo ra đường dẫn khí theo một hướng nhất định.

Khi có tín hiệu điều khiển:

• Điện: Cuộn dây điện từ được cấp điện, tạo ra từ trường hút hoặc đẩy một lõi kim loại, làm biến dạng màng đàn hồi.
• Khí nén: Áp suất khí nén tác động lên màng, làm thay đổi hình dạng của màng.
• Cơ khí: Một lực cơ học tác động trực tiếp lên màng.

Kết quả: Màng đàn hồi bị biến dạng, thay đổi vị trí và mở/đóng các cổng khác nhau, đảo chiều dòng khí hoặc thay đổi trạng thái làm việc của van.

Van đảo chiều loại piston (Piston Valve)

Trạng thái bình thường: Piston nằm ở một vị trí nhất định, xác định bởi lò xo hoặc áp suất khí nén, tạo ra đường dẫn khí theo một hướng.

Khi có tín hiệu điều khiển:

• Điện: Cuộn dây điện từ được cấp điện, tạo ra từ trường hút hoặc đẩy piston.
• Khí nén: Áp suất khí nén tác động lên một mặt của piston, đẩy nó di chuyển.
• Cơ khí: Một lực cơ học tác động trực tiếp lên piston.

Kết quả: Piston di chuyển lên xuống, thay đổi vị trí và mở/đóng các cổng khác nhau, đảo chiều dòng khí hoặc thay đổi trạng thái làm việc của van.

Van đảo chiều loại trượt (Spool Valve)

Trạng thái bình thường: Thanh trượt nằm ở một vị trí nhất định, xác định bởi lò xo hoặc áp suất khí nén, tạo ra đường dẫn khí theo một hướng.

Khi có tín hiệu điều khiển:

• Điện: Cuộn dây điện từ được cấp điện, tạo ra từ trường hút hoặc đẩy thanh trượt.
• Khí nén: Áp suất khí nén tác động lên một đầu của thanh trượt, đẩy nó di chuyển.
• Cơ khí: Một lực cơ học tác động trực tiếp lên thanh trượt.

Kết quả: Thanh trượt di chuyển qua lại, thay đổi vị trí và mở/đóng các cổng khác nhau, đảo chiều dòng khí hoặc thay đổi trạng thái làm việc của van.

Nguyên lý hoạt động trên chỉ là cơ bản, thực tế có thể có nhiều biến thể và cải tiến khác nhau tùy thuộc vào thiết kế cụ thể của từng loại van và nhà sản xuất.

Ưu điểm của van đảo chiều khí nén

van điện từ khí nén là một lựa chọn phổ biến cho nhiều ngành công nghiệp vì khả năng truyền động nhanh, tiêu thụ điện năng thấp, tiết kiệm chi phí, thiết kế nhỏ gọn, độ bền và tính linh hoạt. Chúng có một số ưu điểm sau:

• Van đảo chiều khí nén có thể hoạt động rất nhanh và đáng tin cậy, cho phép kiểm soát chính xác lưu lượng chất lỏng hoặc khí. Điều này làm cho chúng trở thành lựa chọn phổ biến trong nhiều ứng dụng công nghiệp và thương mại, nơi cần kiểm soát nhanh và chính xác lưu lượng chất lỏng hoặc khí.
• Chúng sử dụng rất ít năng lượng để khởi động, điều này có thể giúp tiết kiệm năng lượng đáng kể theo thời gian.
• So với các loại van khác, van đảo chiều khí nén thường ít tốn kém hơn để sản xuất và bảo trì, làm cho chúng trở thành lựa chọn hiệu quả về chi phí cho nhiều ứng dụng.
• Có thiết kế nhỏ gọn cho phép chúng dễ dàng tích hợp vào nhiều hệ thống và ứng dụng, kể cả những hệ thống có không gian hạn chế.
• Thường được chế tạo từ các vật liệu bền như thép không gỉ hoặc đồng thau, giúp chúng chống ăn mòn và mài mòn, đồng thời kéo dài tuổi thọ.
• Có thể được sử dụng với nhiều loại chất lỏng và khí, làm cho chúng trở thành một giải pháp linh hoạt cho nhiều ứng dụng.

Nhìn chung, van điện từ khí nén là một lựa chọn phổ biến cho nhiều ngành công nghiệp vì khả năng truyền động nhanh, tiêu thụ điện năng thấp, tiết kiệm chi phí, thiết kế nhỏ gọn, độ bền và tính linh hoạt.

Các thương hiệu van đảo chiều nổi tiếng

Thị trường van đảo chiều khí nén hiện nay rất đa dạng với nhiều thương hiệu nổi tiếng, mỗi thương hiệu có những ưu điểm và đặc trưng riêng. Dưới đây là một số thương hiệu van đảo chiều khí nén được ưa chuộng và tin dùng trên toàn thế giới:

SMC (Nhật Bản): Là một trong những thương hiệu hàng đầu thế giới về khí nén và tự động hóa. Sản phẩm nổi bật với độ chính xác cao, chất lượng ổn định và tuổi thọ lâu dài. Cung cấp đa dạng các loại van đảo chiều, từ van mini đến van cỡ lớn, đáp ứng mọi nhu cầu của khách hàng. Giá thành tương đối cao.

Festo (Đức): Thương hiệu nổi tiếng với các giải pháp tự động hóa tiên tiến và sáng tạo. Van đảo chiều Festo được đánh giá cao về hiệu suất, độ tin cậy và tính năng vượt trội. Cung cấp nhiều dòng sản phẩm chuyên biệt cho các ngành công nghiệp khác nhau.

Parker (Mỹ): Thương hiệu toàn cầu với danh mục sản phẩm đa dạng trong lĩnh vực công nghệ chuyển động và điều khiển. Van đảo chiều Parker được biết đến với độ bền cao, khả năng chịu áp lực tốt và hoạt động ổn định trong môi trường khắc nghiệt. Cung cấp các giải pháp tùy chỉnh theo yêu cầu của khách hàng.

AirTAC (Đài Loan): Thương hiệu nổi tiếng với các sản phẩm khí nén chất lượng cao và giá cả cạnh tranh. Van đảo chiều AirTAC có thiết kế nhỏ gọn, dễ dàng lắp đặt và sử dụng. Phù hợp với nhiều ứng dụng công nghiệp khác nhau.

CKD (Nhật Bản): Thương hiệu uy tín với hơn 80 năm kinh nghiệm trong lĩnh vực khí nén. Van đảo chiều CKD được đánh giá cao về chất lượng, độ bền và độ tin cậy. Cung cấp các giải pháp khí nén toàn diện cho nhiều ngành công nghiệp. Ngoài ra, còn có nhiều thương hiệu van đảo chiều khí nén khác như Univer, Norgren, Bosch Rexroth,… cũng được đánh giá cao về chất lượng và hiệu suất.

Một số các dòng van công nghiệp đang sử dụng thêm van đảo chiều

Hiện tại đối với van đảo chiều được sử dụng trên rất nhiều các dòng van công nghiệp hiện nay, đặc biệt là những dòng sản phẩm sử dụng nguồn năng lượng khí nén để vận hành. Dưới đây là những dòng sản phẩm van công nghiệp đang sử dụng tới dòng sản phẩm van đảo chiều.

• Van bi điều khiển khí nén
• Van bướm điều khiển khí nén
• Van cầu điều khiển khí nén
• Van cổng dao điều khiển khí nén.

Cả bốn dòng van trên đang được công ty chúng tôi phân phối với sản phẩm có nhiều kích thước làm việc khác nhau. Van nhập khẩu về Việt Nam có đầy đủ giấy tờ chứng nhận và được bảo hành lên tới 12 tháng, trong quá trình sử dụng nếu van bi lỗi do nhà sản xuất công ty chúng tôi sẽ có trách nhiệm bảo hành cho quý khách sản phẩm mới.

Cách chọn van đảo chiều khí nén phù hợp

Việc lựa chọn van đảo chiều khí nén phù hợp là một bước quan trọng để đảm bảo hiệu suất và độ tin cậy của hệ thống khí nén. Dưới đây là một số yếu tố cần xem xét khi lựa chọn van đảo chiều

1. Số lượng cổng và vị trí

Xác định rõ số lượng thiết bị cần điều khiển và loại chuyển động (đơn tác động hay tác động kép).

Chọn van có số cổng và vị trí tương ứng với yêu cầu điều khiển:

• Van 2/2: Đóng/mở dòng khí đơn giản.
• Van 3/2: Điều khiển xi lanh đơn tác động.
• Van 4/2, 5/2: Điều khiển xi lanh tác động kép.
• Van 4/3, 5/3: Điều khiển xi lanh tác động kép và có vị trí giữ trung gian.

2. Kích thước cổng

• Xác định lưu lượng khí cần thiết cho ứng dụng.
• Chọn van có kích thước cổng phù hợp để đảm bảo lưu lượng khí đáp ứng yêu cầu.

3. Áp suất làm việc

• Xác định áp suất tối đa và tối thiểu trong hệ thống.
• Chọn van có khả năng chịu được áp suất làm việc của hệ thống.

4. Cách thức điều khiển

• Xác định phương pháp điều khiển phù hợp với hệ thống (điện, khí nén, cơ khí hoặc bằng tay).
• Chọn van có cách thức điều khiển tương ứng.

5. Nguyên lý hoạt động: Xem xét môi trường làm việc, yêu cầu về tốc độ đáp ứng và độ bền để lựa chọn nguyên lý hoạt động phù hợp (màng, piston hoặc trượt).

6. Vật liệu chế tạo: Chọn vật liệu phù hợp với môi trường làm việc (nhiệt độ, độ ẩm, hóa chất,…) và yêu cầu về độ bền.

7. Thương hiệu và chất lượng: Lựa chọn sản phẩm của các thương hiệu uy tín, có chất lượng đảm bảo để tránh gặp sự cố và đảm bảo tuổi thọ của van.

8. Chi phí: Cân nhắc ngân sách đầu tư và chi phí vận hành để lựa chọn van phù hợp.

Liên hệ báo giá mua van điện từ khí nén tại Hà Nội

Trên thị trường có rất  nhiều đơn vị đang cung cấp van điện từ khí nén, tuy nhiên để mà tìm ra đâu mới mới là đơn vị có chất lượng và giá thành tốt điều này là vô cùng khó và không phải khách hàng nào cũng làm tốt được việc này.

Chính vì thế tại Viva chúng tôi luôn cố gắng đưa về nhiều sản phẩm nhất có thể, hơn thế nữa sản phẩm phải được nhập khẩu trực tiếp cho nên già thành vô cùng rẻ. Liên hệ ngay vào số điện thoại 0349 775 318 để được hỗ trợ thêm nhiều thông tin liên quan.

FAQ về van đảo chiều khí nén

Van đảo chiều khí nén là giải pháp tối ưu cho việc điều khiển dòng khí nén trong nhiều ngành công nghiệp. Việc lựa chọn van phù hợp cần cân nhắc các yếu tố kỹ thuật và thương hiệu để đảm bảo hiệu suất và tuổi thọ cho hệ thống.

Hy vọng rằng bài viết này đã cung cấp cho bạn những thông tin hữu ích về van đảo chiều khí nén, giúp bạn đưa ra quyết định lựa chọn đúng đắn. Nếu bạn có bất kỳ câu hỏi nào, hãy để lại bình luận bên dưới hoặc liên hệ với công ty Viva để được tư vấn chi tiết hơn.
