Van điện từ hơi TPC-DWS là một trong những sản phẩm chủ đạo đến từ thương hiệu TPC, xuất xứ Hàn Quốc. Mã van điện từ TPC này được sản xuất chuyên dụng cho hơi nước nhiệt độ cao, khả năng làm việc với nhiệt độ lên đến 180 độ C. Cấu trúc van từ vật liệu đồng thau, màng chịu nhiệt PTFE, kiểu kết nối ren tiêu chuẩn NPT, PT với các kích thước thông dụng từ DN8 – DN50.
Đây là sản phẩm rất được tin dùng tại các hệ thống hơi nhờ chất lượng van tối ưu, khả năng kiểm soát đáng tin cậy, độ bền cao, điều khiển dễ dàng, điện áp đa dạng và tiết kiệm năng lượng.
Thông số kỹ thuật van điện từ hơi TPC-DWS
Series: DWS.
Kích thước kết nối: DN8 – DN50.
Vật liệu cấu tạo: Đồng thau.
Vật liệu màng: PTFE.
Khả năng chịu nhiệt: 0 – 180 độ C.
Khả năng chịu áp: 0.5 – 7kgf/cm2.
Điện áp sử dụng: AC220V, AC200V, AC110V, AC24V, DC24V.
Ứng dụng: Hơi nóng.
Kiểu kết nối: Kết nối ren.
Tiêu chuẩn ren: PT, NPT.
Thương hiệu: TPC.
Xuất xứ: Hàn Quốc.
Catalog van điện từ hơi TPC-DWS:
Catalog van điện từ hơi TPC-DWS
Đặc trưng nổi bật van điện từ hơi TPC-DWS
Van chuyên dụng cho hơi nóng: Van được thiết kế chuyên dụng cho hơi nóng, chúng phù hợp sử dụng với các ứng dụng nhiệt độ lên đến 180 độ C.
Yêu cầu áp suất chênh lệch tối thiểu: Thiết kế của van yêu cầu phải có sự chênh lệch áp suất giữa đầu vào và đầu ra. Mức chênh áp tối thiểu mà van điện từ hơi TPC-DWS cần cho việc vận hành là 0.5kgf/cm2.
Tiêu thụ điện năng thấp: Sản phẩm này còn được gọi là dòng van tiết kiệm điện bởi mức tiêu thụ điện năng của mã này rất thấp, công suất tiêu thụ của chúng chỉ 14W.
Tương thích nhiều điện áp: Thiết kế với nhiều mã sản phẩm khác nhau, đảm bảo tương thích với cả nguồn điện xoay chiều (AC) và nguồn điện một chiều (DC). Các điện áp sử dụng thông dụng của sản phẩm này đó là: AC220V, AC110V, AC100V, AC24V, DC24V.
Dung sai điện áp lớn: Cho phép sử dụng với mức điện áp tối thiểu và tối đa dung sai lớn, dung sai điện áp nguồn điện xoay chiều (AC) là +-10%, dung sai điện áp nguồn điện một chiều (DC) là +-5%.
Thiết kế bảo vệ cuộn coil: Cuộn coil chống cháy mang lại khả năng hoạt động đáng tin cậy, chạy bền, êm, đảm bảo tuổi thọ lâu dài.

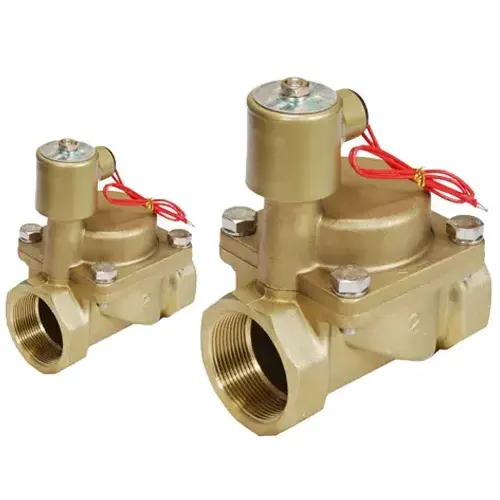

Sản phẩm van điện từ hơi TPC-DWS
Đặc điểm thiết kế van điện từ hơi TPC-DWS
Thân van từ vật liệu đồng thau: Cấu trúc thân van được đúc từ vật liệu đồng thau. Loại vật liệu chất lượng cao, sản xuất theo tiêu chuẩn, vật liệu đạt chuẩn thông số. Đặc trưng của vật liệu này mang lại nhiều ưu điểm như độ bền cao, khả năng chống oxy hóa, chống gỉ, chống ăn mòn, chịu lực rất tốt.
Vật liệu màng PTFE: Cấu trúc màng van từ loại vật liệu PTFE, đặc trưng của loại vật liệu này là khả năng kháng hóa chất, độ bền cao, chịu nhiệt độ cao rất tốt. Chính nhờ cấu trúc màng PTFE này mang lại sự tương thích của van với ứng dụng hơi nóng.
Piston inox 304: Chi tiết piston được cấu trúc từ vật liệu inox 304 – một loại vật liệu thép không gỉ, đảm bảo khả năng chống ăn mòn, độ bền cao.
Thiết kế coil tiêu chuẩn vỏ hợp kim: Cuộn coil được thiết kế tiêu chuẩn, thông số kích thước đồng bộ, đảm bảo khả năng thay thế. Cuộn coil được cấu trúc là dây đồng nguyên chất quấn quanh lõi rỗng. Phần vỏ bảo vệ cấu trúc từ vật liệu hợp kim độ bền cao, sơn phủ chống gỉ, khả năng bảo vệ cuộn dây bên trong khỏi mọi tác động bên ngoài.
Tiện ren hai đầu ống tiêu chuẩn PT, NPT: Kết nối của van với đường ống là kết nối ren, hai đầu van được tiện ren, thiết kế ren côn theo tiêu chuẩn PT hoặc NPT.
Đấu nối điện thông qua dây dẫn: Hai dây điện được đấu nối sẵn với cuộn coil, chiều dài dây dẫn lên đến 250mm mang lại khả năng đấu nối điện với mạng lưới tiện lợi.
Van điện từ hơi dạng gián tiếp: Cấu trúc van điện từ hơi TPC-DWS dạng gián tiếp, thiết kế có các khoang và áp dụng sự chênh áp giữa các khoang để điều khiển hoạt động đóng mở
Bên cạnh đó, thiết kế của từng kích thước van điện từ hơi TPC-DWS sẽ có sự khác biệt, một số khác biệt như sau:
Model van điện từ hơi TPC-DWS10:
Cấu trúc đáy thân van có vít: Dưới đáy van được thiết kế vít vặn cho phép cố định van với đường ống hoặc với các thiết bị đầu ra khác trong hệ thống.
Cuộn coil nằm giữa thân van: Cuộn coil nằm giữa thân van, tối ưu kích thước của van.
Model van điện từ hơi TPC-DWS15: Từ mã DWS15 trở lên, thiết kế của các van sẽ không có phần vít vặn ở dưới đáy. Cuộn coil được thiết kế nằm giữa thân van để tối ưu kích thuớc của van
Model van điện từ hơi TPC-DWS20 – DWS50: Thiết kế từ mã DWS20 trở lên, cuộn coil sẽ nằm lệch vị trí so với thân van.
Van điện từ đồng hơi nước TPC-DWS
