Van y xiên điều khiển khí nén inox

400.000( Đã có VAT )
Thị trường: 420.000
Tiết kiệm: 20.000 (5%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
GTIN: 8931542200165 Mã: 20016 Danh mục: , ,
Hỗ trợ trực tuyến

Cập nhật lần cuối ngày 04/07/2023 lúc 11:07 sáng

Giới thiệu van y xiên điều khiển khí nén inox

Van y xiên điều khiển khí nén là gì?

Van y xiên điều khiển khí nén là một dòng van công nghiệp, được lắp đặt trong các hệ thống đường ống, van được lắp đặt nhằm mục đích để điều khiển đóng, ngắt, mở dòng chảy, tóm lại van này được sử dụng để điều khiển dòng này, dòng van được thiết kế dạng chữ Y, xiên một góc 30 độ, khác với dòng van công nghiệp bình thường thường thiết kế ở góc 90 độ.

Van được thiết kế xiên góc như vậy giúp cho van tránh gặp phải hiện tượng búa nước hay gặp phải ở van công nghiệp bình thường khi vận hành van đóng mở.

Với dòng van này, chúng được cài đặt cùng bộ điều khiển khí nén, bộ điều khiển khí nén của dòng van này có thiết kế tương đối nhỏ gọn với cấu tạo chỉ gồm 1 piston.

Van y xiên điều khiển khí nén inox là gì?

Với dòng van y xiên điều khiển khí nén, vật liệu cấu tạo nên nó thường là vật liệu inox 304 hoặc inox 316, tuy nhiên van y xiên điều khiển khí nén vẫn có thể phân loại các van dựa vào vật liệu bộ điều khiển khí nén. Nó có hai loại chính đó là đầu nhựa và đầu inox, do đó van được phân thành van y xiên điều khiển khí nén đầu nhựa và van y xiên điều khiển khí nén inox.

Van y xiên điều khiển khí nén inox được thiết kế hoàn toàn bằng vật liệu inox với phần thân van và đầu khí nén đều được cấu tạo từ vật liệu inox 304 hoặc inox 316.

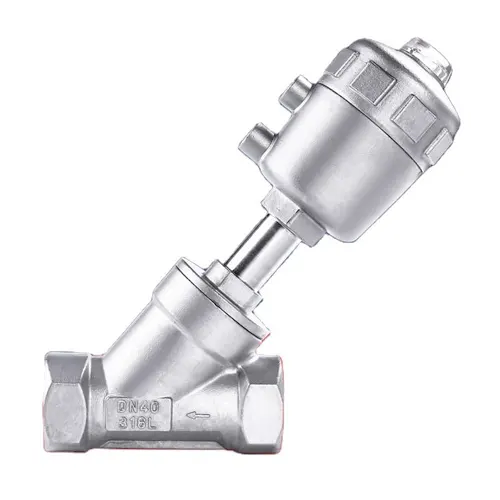

Van y xiên điều khiển khí nén inox
Van y xiên điều khiển khí nén inox

Thông số kỹ thuật của van y xiên điều khiển khí nén inox

  • Kích thước nối ống: DN15 – DN100
  • Vật liệu thân van: Inox 304, inox 316
  • Vật liệu đầu khí nén: Inox 304, inox 316
  • Đệm làm kín: EPDM, Viton, teflon
  • Kiểu kết nối: Lắp ren, lắp bích, clamp
  • Nhiệt độ làm việc: ~180 độ C
  • Áp lực làm việc: PN10, PN16, PN25
  • Ứng dụng: Nước, hơi, khí, xăng, dầu, hóa chất, nước biển….
  • Bộ truyền động: Bộ điều khiển khí nén
  • Kiểu tác động: tác động đơn, tác động kép
  • Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản, Châu Âu…
  • Bảo hành: 12 tháng.

Phân loại van y xiên điều khiển khí nén inox

Van y xiên điều khiển khí nén inox tác động đơn

Cấu tạo của van y xiên điều khiển khí nén inox tác động đơn

Thân van: Thân van được thiết kế dạng chữ y và cấu tạo từ vật liệu inox 304, inox 316. Bộ phận kết nối với đường ống được thiết kế ở thân van này với các kiểu kết nối chính là nối ren, nối bích và clamp.

Trục van: Trục van được cấu tạo từ dòng vật liệu inox

Đĩa van: Đĩa van được kết nối với trục van, thiết kế nằm xiên góc với thân van, được cấu tạo từ vật liệu inox 304, inox 316 chống gỉ, chống ăn mòn tốt.

Đệm làm kín: Lắp đặt với đĩa van, khi đĩa van khớp với ghế van, tạo thành một vòng đệm kín khít để khí đóng van nước bị ngắt hoàn toàn.

Bộ điều khiển khí nén: Bộ điều khiển khí nén của dòng tác động đơn có cấu tạo gồm một số bộ phận như lò xo, piston.

Nguyên lý hoạt động của van y xiên điều khiển khí nén inox tác động đơn

Các van này hoạt động đóng mở bởi một piston và lò xo. Khi khí nén được cấp vào, lực của khí nén đẩy piston lên kéo theo trục van làm cho van được mở ra. Khí nén dừng cấp, lúc này lò xo đang bị nén bởi áp lực khí nén do không còn áp lực nữa, nó sẽ đẩy piston về vị trí ban đầu, lúc này trục van cùng đĩa van cũng bị đẩy xuống, nhờ đó van được đóng lại.

Van y xiên điều khiển khí nén inox tác động đơn

Van y xiên điều khiển khí nén inox tác động kép

Cấu tạo của van y xiên điều khiển khí nén inox tác động kép

Thân van: Thân van được đúc từ vật liệu inox với hình dạng chữ Y.

Trục van: Trục van thiết kế kết nối piston với đĩa van được cấu tạo từ vật liệu inox.

Đĩa van: Đĩa van với chức năng chính là đóng mở van nhờ hoạt động nâng lên hạ xuống của nó.

Đệm làm kín: Đệm làm kín được cấu tạo từ vật liệu cao su.

Bộ điều khiển khí nén: Bộ điều khiển khí nén của dòng van y xiên tác động kép không được thiết kế lò xo mà chỉ có một piston, thay vào đó nó được thiết kế hai cổng cấp khí nén để có thể sử dụng khí nén để hoạt động cả đóng và mở van.

Nguyên lý hoạt động của van y xiên điều khiển khí nén inox tác động kép

Dòng van này hoạt động cả đóng van và mở van đều dựa vào áp lực của khí nén, khí nén được cấp vào một đầu để đẩy piston lên mở van, khi đổi chiều khí nén, piston sẽ bị đẩy xuống và đóng van.

Van y xiên điều khiển khí nén tác động kép

Ưu điểm của van y xiên điều khiển khí nén inox

Van y xiên điều khiển khí nén inox được cấu tạo từ vật liệu inox chống gỉ, chống ăn mòn.

Van được sử dụng với những hệ thống lưu chất ăn mòn với một số hệ thống vận chuyển các lưu chất như hóa chất, axid, bazo.

Với dòng van này, thiết kế của nó đặc biệt với khả năng giảm các tình trạng búa nước trong hệ thống.

Dòng van này được thiết kế với dòng vật liệu cao cấp có độ bền cao, tuổi thọ của nó lâu dài.

Tùy vào nhu cầu sử dụng, có thể lắp đặt dòng van điều khiển khí nén tác động kép hoặc dòng van điều khiển khí nén tác động đơn với hệ thống.

Van có đa dạng các kiểu kết nối là nối bích, nối ren, nối clamp, tùy thuộc vào hệ thống để lựa chọn dòng van với kiểu kết nối phù hợp.

Với các dòng vật liệu inox 304, inox 316, inox vi sinh, van có ứng dụng khác nhau vì tính chất của những dòng vật liệu này có những điểm khác nhau.

Van có khả năng ứng dụng trong những môi trường nhiệt cao, áp suất cao.

Ứng dụng trong đa dạng các môi trường nước, khí, hơi.

Van y xiên điều khiển khí nén inox

Các kiểu kết nối của van y xiên điều khiển khí nén inox

Van y xiên điều khiển khí nén inox nối bích

Đối với dòng van này, nó được thiết kế kiểu mặt bích, với những thiết kế mặt bích với những tiêu chuẩn khác nhau, điều này lại mang lại tính tương thích với những hệ thống đường ống với những tiêu chuẩn mặt khác nhau. Với kiểu kết nối mặt bích này, van được kết nối lại với nhau bằng cách siết chặt những bulong thông qua những lỗ trên mặt bích. Việc lắp đặt van với kiểu mặt bích cũng cần có những nguyên tắc nhất định. Khi lắp đặt cần phải lưu ý lắp đặt đúng để tránh tình trạng rò rỉ trong hệ thống.

Van y xiên điều khiển khí nén nối bích

Van y xiên điều khiển khí nén inox nối ren

Với kiểu kết nối ren, kiểu kết nối này thường được thiết kế ở những dòng van với kích thước nhỏ bởi kiểu kết nối này có những đặc điểm đó là nó có khả năng chịu áp lực kém hơn, do đó những hệ thống với áp suất cao thường ít khi sử dụng dòng này, nó có thể xảy ra tình trạng rò rỉ trong hệ thống. Và với những kích thước lớn hơn, thì kiểu kết nối ren cũng sẽ khó khăn hơn cho việc lắp đặt.

Van y xiên điều khiển khí nén nối ren

Van y xiên điều khiển khí nén inox nối clamp

Với kiểu kết nối clamp, có thể thấy nó thường phổ biến đối với các dòng van y xiên inox vi sinh. Với kiểu kết nối này, nó mang lại khả năng lắp đặt dễ dàng, có thể dễ dàng lắp đặt và tháo lắp tiện lợi cho việc bảo trì, bảo dưỡng van. Với kiểu kết nối clamp này, nó được lắp đặt nhờ một bộ phận kẹp, hai thiết bị được lắp khớp nhau và sử dụng kẹp này vít chặt lại để kết nối hai thiết bị.

Van y xiên điều khiển khí nén nối clamp
