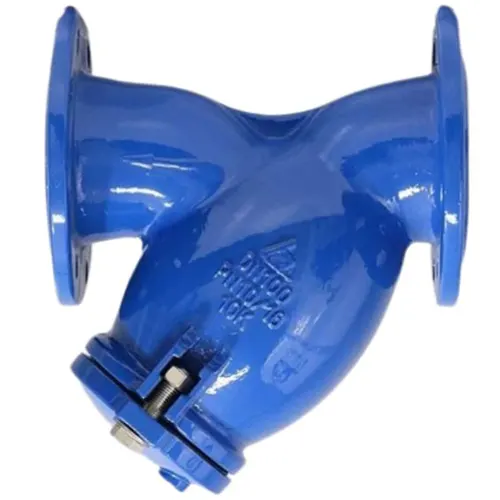

Lọc y gang Shinyi YSTX thường được sử dụng tại các hệ thống nước, hệ thống cấp thoát nước, xử lý nước, hệ thống bơm và trong nhiều ngành công nghiệp khác phục vụ mục đích loại bỏ, ngăn chặn rác, tạp chất, bảo vệ các thiết bị khác sau lọc y tránh ảnh hưởng của tạp chất. Mã lọc y Shinyi này có cấu trúc bằng vật liệu gang, lưới lọc inox, kết nối mặt bích.
Thông số kỹ thuật lọc y gang Shinyi YSTX
Model: YSTX.
Kích thước kết nối: DN50 – DN600.
Vật liệu thân: Gang cầu.
Vật liệu lưới: Inox.
Kiểu kết nối: Kết nối mặt bích.
Tiêu chuẩn bích: BS 4504, DIN 2632, DIN 2633, JIS B2220, ASME B16.42.
Áp suất làm việc: 10 bar, 16 bar, 25 bar.
Nhiệt độ làm việc: -10 – 80 độ C.
Thương hiệu: Shinyi.
Xuất xứ: Đài Loan.
Sản xuất: Việt Nam.
Mã lọc y gang Shinyi YSTX:
(1) Mã loại van: “YST”, Mã chung của dòng y lọc – Y strainer.
(2) Mã kiểu kết nối: “X”, Kết nối mặt bích – Flange.
(3) Mã kích thước kết nối: “0050” – “0600” Kích thước từ DN50 đến DN600.
(4) Tiêu chuẩn bích và áp suất định mức: “10” = PN10, “16” = PN16, “25” = PN25, “1K” = JIS 10J, “A1” = ANSI 150-LB.
(5) Vật liệu cấu trúc: “D2”, vật liệu gang cầu.
(6) Màu sơn phủ: Lớp phủ epoxy với màu xanh “B” – Blue, màu đỏ “R” – Red
Vật liệu cấu trúc lọc y gang Shinyi YSTX:
(1) Thân van: Thân van: Gang cầu – ASTM A536 / EN GJS 500-7.
(2) Bu lông: Inox – ASTM A183 F304.
(3) Long đen: Inox – ASTM A183 F304.
(4) Đai ốc: Inox – ASTM A183 F304.
(5) Gioăng nắp: Cao su – NBR.
(6) Lưới lọc: Inox – ASTM A183 F304/316.
(7) Nắp: Gang cầu – ASTM A536/EN GJS 500-7.
Catalog lọc y gang Shinyi YSTX:
Catalog lọc y gang Shinyi YSTX
Thiết kế lọc y gang Shinyi YSTX
Thân chữ Y đúc gang cầu: Thân lọc y gang Shinyi YSTX thiết kế dạng chữ Y, bao gồm một cổng vào, một cổng ra và nhánh lọc (bầu lọc) nằm xiên góc 45 độ. Cấu trúc bằng vật liệu gang cầu tiêu chuẩn ASTM A536 / EN GJS 500-7 đảm bảo độ bền, chịu áp lực.
Lưới lọc đục lỗ inox: Cấu trúc lưới lọc y gang Shinyi YSTX dạng lưới đục lỗ so le, độ chính xác cao, vật liệu lưới bằng inox 304, inox 316, bền, chống gỉ sét, chống ăn mòn.
Nắp bịt gang cầu bắt bu lông đôi: Nắp bịt bầu lọc bằng gang cầu, cùng vật liệu với thân. Nắp bịt bắt bu lông đôi, kết nối cố định với thân bằng hai bu lông inox, thuận tiện cho việc tháo rời vệ sinh.
Bu lông bộ TEP inox 304: Bu lông bắt nắp bịt bộ TEP bao gồm bu lông đầu cờ lê, đai ốc lục giác, long đen phẳng. Vật liệu bu lông inox 304 đảm bảo chống gỉ, chống ăn mòn, độ bền cao, kết nối tin cậy.
Gioăng làm kín nắp NBR: Gioăng giữa thân và nắp bằng vật liệu NBR, đảm bảo độ kín kết nối, chống rò rỉ, gioăng NBR đảm bảo độ thân thiện, độ bền, không ăn mòn.
Bích nối RF tiêu chuẩn: Bích kết nối cấu trúc dạng RF, có gờ tăng độ bám, chống trượt, bích được đúc liền thân nhiều tiêu chuẩn khác nhau như BS, DIN, JIS, ASME.
Sơn phủ epoxy hai thành phần: Lọc y gang Shinyi YSTX được sơn phủ toàn bộ cả trong và ngoài bằng lớp phủ epoxy hai thành phần. Công nghệ sơn phủ tiên tiến, đảm bảo độ bền, chống bong tróc, bảo vệ hoàn thiện, chống gỉ sét. Lớp phủ dày 250-300μm.
Y lọc gang nối bích Shinyi
Ưu điểm lọc y gang Shinyi YSTX
Lọc dạng cơ, tự động: Lọc và chặn tạp chất trong lưu chất khi đi qua Y lọc bằng bộ phận lưới lọc. Các tạp chất có kích thước lớn hơn kích thước mắt lưới sẽ bị chặn, giữ lại trong bầu lọc. Nhờ vậy, đảm bảo độ tinh khiết nhất định của lưu chất. Bảo vệ các máy bơm, thiết bị khác trong hệ thống nhạy cảm bởi tạp chất.
Cấu trúc tối ưu, giảm tổn thất áp suất: Cấu trúc nhánh lọc chữ Y, xiên góc 45 độ mang lại khả năng dẫn dọc tối ưu, giúp hạn chế tối đa tổn thất áp suất dòng chảy.
Chống rỉ sét, chống ăn mòn: Thân lọc y gang Shinyi YSTX được cấu trúc bằng vật liệu gang, sơn phủ hoàn toàn bằng epoxy chất lượng cao, đảm bảo chống ăn mòn, chống gỉ sét tốt. Chi tiết lưới lọc bằng inox 304 chất lượng, không gỉ sét, an toàn với sức khỏe người dùng khi sử dụng với nước sạch.
Vệ sinh, bảo trì thuận tiện: Cấu trúc nắp tháo rời, lưới tháo rời, lưới dễ dàng vệ sinh. Quy trình vệ sinh, làm sạch rất đơn giản, thuận tiện, dễ dàng.
Chất lượng vượt trội: Lọc y gang Shinyi YSTX thiết kế chính xác, tuân thủ tiêu chuẩn, vật liệu chất lượng, đảm bảo độ bền, tuổi thọ dài.
Y lọc gang nối bích Shinyi Đài Loan
