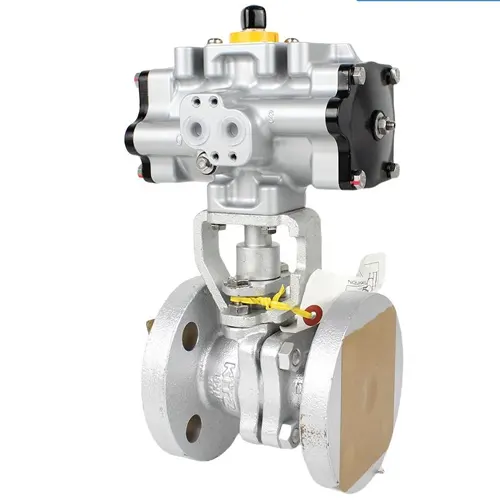

Van bi điều khiển khí nén Kitz

730.000( Đã có VAT )
Thị trường: 750.000
Tiết kiệm: 20.000 (3%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
GTIN: 8931542927741 Mã: 92774 Danh mục: ,
Hỗ trợ trực tuyến

Van bi điều khiển khí nén Kitz

730.000( Đã có VAT )
Thị trường: 750.000
Tiết kiệm: 20.000 (3%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
GTIN: 8931542927741 Mã: 92774 Danh mục: ,
Hỗ trợ nhanh Zalo

Cập nhật lần cuối ngày 22/01/2024 lúc 02:53 chiều

Giới thiệu về van bi điều khiển khí nén Kitz

Van bi điều khiển khí nén Kitz hay van bi khí nén Kitz là một dạng van bi điều khiển khí nén có nguồn gốc thương hiệu từ hãng kitz corporation, đây là nhà sản xuất van công nghiệp lớn và có uy tín nhất tại Nhật Bản. Công ty Kitz được thành lập vào năm 1951, từ đó đến nay kitz đã mở rộng thành một tập đoàn đa quốc gia có chi nhánh ở rất nhiều quốc gia trên thế giới.

Van bi khí nén kitz có thân nhỏ gọn, thường có dạng van bi 1 mảnh, van bi 2 mảnh, van bi 3 mảnh, kết nối chắc chắn, nó được khách hàng và chủ đầu tư đánh giá rất cao về chất lượng.

Vật liệu thân van thường được làm bằng đồng, nhựa hoặc inox, kết nối đường ống bằng mặt bích, lắp ren hoặc hàn ống. Các kích thước chính của van từ 1/4’’ , 3/8’’ , 1/2’’ , 3/4’’ , 1’’ , 1.1/4’’ , 1.1/2’’ , 2’’ , 2.1/2’’ , 3’’ , 4’’ , 5’’ , 6’’ , 8’’, 10’’.

Van có hai loại chính là loại tác động đơn và tác động kép, kiểu đóng mở của van có thể là loại ON/OFF hoặc tuyến tính tùy vào quý khách hàng sử dụng.

Áp lực làm việc của van khá là tốt có thể lên đến 1000 bar đối với các dòng van áp lực cao, nhiệt độ làm việc của van có thể lên đến 350 độ C.

van bi inox kitz điều khiển khí nén
van bi inox kitz điều khiển khí nén

Cấu tạo và nguyên lý hoạt động của van bi điều khiển khí nén Kitz

Cấu tạo

Van có hai phần chính là phần van bi và phần bộ truyền động khí nén.

Cấu tạo của bộ truyền động khí nén

Như hình trên chúng ta cũng có thể nhận thấy van được cấu tạo từ 7 bộ phận chính bao gồm :

  • O-ring : Gioăng làm kín
  • Piston : Pít tông
  • End cover : Nắp
  • Housing : Thân
  • Shaft : Trục
  • Pinion : Bánh răng
  • Rack : Giá đỡ

Đối với bộ điều khiển khí nén tác động đơn thì còn có thêm lò xo phản hồi ở đầu.

cấu tạo bộ truyền động khí nén
cấu tạo bộ truyền động khí nén

Cấu tạo của van bi

Van bi có cấu tạo bao gồm 5 bộ phận chính bao gồm :

  • Thân van : Được làm bằng vật liệu đồng hoặc inox, kết nối với đường ống bằng phương pháp lắp ren hoặc mặt bích, dạng hàn.
  • Trục van: Trục van là bộ phận kết nối giữa thân van và bóng van.
  • Bóng van: Bóng van hay bi van là đặc trưng của van bi, quả bóng trong van được đục lỗ để đóng mở hệ thống.
  • Gioăng làm kín : Gioăng làm kín của van thường được làm bằng vật liệu teflon
  • Đế bắt bộ khí nén : Đây là bộ phận kết nối thân van và bộ điều khiển khí nén.
cấu tạo của van bi
cấu tạo của van bi

Nguyên lý hoạt động

Van bi điều khiển khí nén Kitz bao gồm một quả bóng được khoan lỗ bên trong có thể xoay 90 độ để đóng hoặc mở dòng chảy qua van. Quả bóng được điều khiển bởi một bộ truyền động khí nén, mở hoặc đóng van bằng cách cung cấp khí nén cho bộ truyền động khí nén.

Bộ truyền động được gắn trên đầu của van và được nối với quả cầu thông qua giá kết nối.

Van được thiết kế để điều chỉnh lưu lượng với độ chính xác và ổn định cao. Nó có một thiết kế nhỏ gọn để dễ dàng cài đặt và bảo trì. Nó phù hợp để sử dụng trong nhiều ứng dụng, bao gồm khí, nước, hơi , khí đốt và các chất lỏng khác.

van bi đồng kitz cổ cao
van bi đồng kitz cổ cao

Phân loại van bi điều khiển khí nén Kitz

Van bi điều khiển khí nén Kitz áp lực cao

Dạng van này được hãng Kitz sản xuất với áp lực làm việc rất cao, thân van được làm bằng vật liệu thép hoặc inox có độ bền lớn. Van kết nối với đường ống bằng phương pháp mặt bích, tiêu chuẩn mặt bích thường là ansi class 150 , ansi class 300, ansi class 600 , ansi class 900, ansi class 1200, ansi class 1500. Các van này có khả năng chịu áp lực lên đến 200 bar, nhiệt độ làm việc tối đa của van có thể lên đến 500 độ C.

Các van này thường có model chính là:

  • T60S
  • T60M.
van bi điều khiển khí nén kitz áp lực cao
van bi điều khiển khí nén kitz áp lực cao

Van bi điều khiển khí nén Kitz lắp ren

Dòng van này được kết nối với đường ống bằng phương pháp lắp ren hoặc hàn ống với các kích thước đường ống nhỏ từ 3/8’’ , 1/2’’ , 3/4’’ , 1’’ , 1.1/4’’ , 1.1/2’’ , 2’’ . Van được làm bằng vật liệu đồng hoặc inox, có loại 1PC , 2PC, 3PC , có dạng van hai ngã hoặc van bi 3 ngã. Các dòng van này có loại cổ thấp dùng cho nhiệt độ thấp hoặc trung bình, dạng cổ cao sử dụng cho các hệ thống nhiệt độ cao.

Dòng van này thường đóng mở ON/OFF hoặc đóng mở tuyến tính, van có cả dạng double ( tác động kép ) và loại Singer ( tác động đơn ).

Các model chính của van là:

  • Fig. C-TE
  • Fig. CS-TE
  • Fig. FBS-TE
  • Fig. C-PFE
  • Fig. CS-TFE
  • Fig. FBS-TFE
  • Fig. C-TLE
  • Fig. CS-TLE
  • Fig. FBS-TLE
  • Fig. C-TNE
  • Fig. CS-TNE
  • Fig. CFE -TNE
  • Fig. TUE
  • Fig. CS-UTE
  • Fig. C-UTE
  • Fig. CS-UTE
  • Fig. FBS-UTE
  • Fig. C-UTFE
  • Fig. CS-UTFE
  • Fig. FBS-UTFE
  • Fig. C-UTGE
  • Fig. CS-UTGE
  • Fig. FBS-UTGE
  • Fig. C-5/10UTWE
  • Fig. CS-5/10UTWE
  • Fig. FBS-5/10UTWE.
van bi điều khiển khí nén kitz lắp ren
van bi điều khiển khí nén kitz lắp ren

Van bi điều khiển khí nén Kitz lắp bích

Dạng van này được kết nối với đường ống bằng phương pháp kết nối mặt bích, các van bi được làm bằng vật liệu gang, thép, inox, thân van không thiết kế trục nối trực tiếp với van mà thường phải qua một bộ nối. Dạng van này kết nối với đường ống theo tiêu chuẩn bích Jis 10K , Jis 20K , Ansi class 150 , ansi class 300 , ansi class 600.

Các kích thước của dòng van này khá là đa dạng từ DN15 đến DN300. Van cũng có dạng điều khiển tác động đơn hoặc điều khiển tác động kép như các dạng van khác.

Các model chính của van bao gồm :

  • Fig . B
  • Fig. BS
  • Fig. BSW.
van bi điều khiển khí nén Kitz mặt bích
van bi điều khiển khí nén Kitz mặt bích

Ứng dụng của van bi điều khiển khí nén Kitz

Hãng van Kitz sản xuất đa dạng các loại van từ lắp ren, lắp bích, hàn, kẹp, chất liệu của van cũng khá là đa dạng có dạng bằng đồng, thép, inox , gang , nhựa vậy nên ứng dụng của van cũng khá là đa dạng.

Đối với các dòng van áp lực cao thì nó được sản xuất chuyên dụng cho các hệ thống dầu khí , hóa chất, sản xuất điện, xử lý nước , khai thác, hầm mỏ, phân bón, quốc phòng… Vì yêu cầu về áp lực của các hệ thống này rất là cao.

Đối với các dòng van bi lắp ren thì nó được ứng dụng rộng rãi trong các hệ thống khí nén, hơi nóng, nước sạch, nước thải, hóa chất, thực phẩm, đồ uống.

Đối với các dòng van bi mặt bích thì nó được ứng dụng ở các hệ thống gas, gas hóa lỏng, các môi trường nhiệt độ thấp, nhiệt độ cao, các môi trường nước, khí , hơi.

van khí nén kitz
van khí nén kitz

Những câu hỏi đặt ra khi mua van bi điều khiển khí nén Kitz ở đâu?

Đây là câu hỏi mà những khách hàng mới cũng hay thắc mắc, nên mua van bi điều khiển khí nén Kitz ở đâu? Vì sao lại mua của đơn vị này? Mua như thế nào? Bảo hành ra sao? Hàng có chính hãng không?

Đối với những câu hỏi này chúng tôi xin đưa ra từng câu trả lời như sau: Nên mua van bi khí nén Kitz ở công ty cổ phần kỹ thuật và thiết bị công nghiệp Viva vì đây là đơn vị chuyên nhập khẩu và cung cấp các sản phẩm van kitz với giá thành rẻ nhất, cam kết hàng chính hãng, chất lượng cao, có chứng chỉ đầy đủ.

Kitz letter of assurance (Viva)
Kitz letter of assurance (Viva)

Chúng tôi có đội ngũ nhân viên sale nhiệt tình sẵn sàng tư vấn cho quý khách hàng cách mua hàng, giá van bi chúng tôi đưa trên website là giá sản phẩm có kích thước nhỏ nhất nên quý khách hàng vui lòng liên hệ với chúng tôi để nhận báo giá.

Các sản phẩm van bi Kitz điều khiển khí nén của công ty viva cung cấp luôn được bảo hành 12 – 18 tháng, hàng có CO,CQ đầy đủ. Chúng tôi có đội ngũ kỹ thuật hùng hậu luôn sẵn sàng tư vấn về kỹ thuật cho quý khách hàng.

Xem thêm mục van bi điều khiển khí nén Eaglesky .

1 đánh giá cho Van bi điều khiển khí nén Kitz

  1. Avatar of Nguyễn Tiến Tới

    Nguyễn Tiến Tới (xác minh chủ tài khoản)

    sản phẩm rất tốt, giá bên bạn rất rẻ

Thêm đánh giá
