Van bi inox khí nén nối ren EMPBA-OST
Mô tả
Cập nhật lần cuối

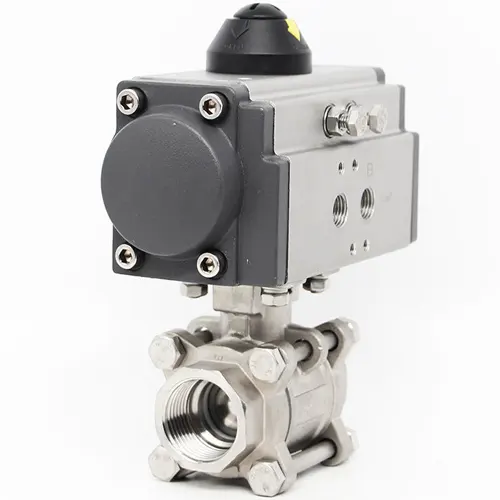

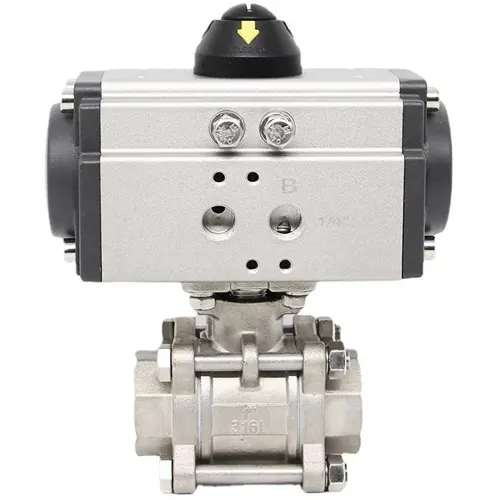

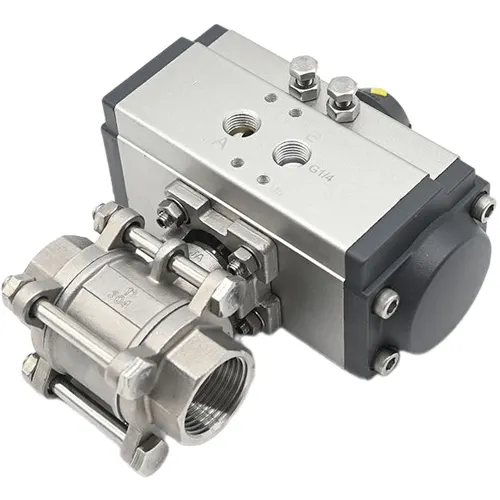

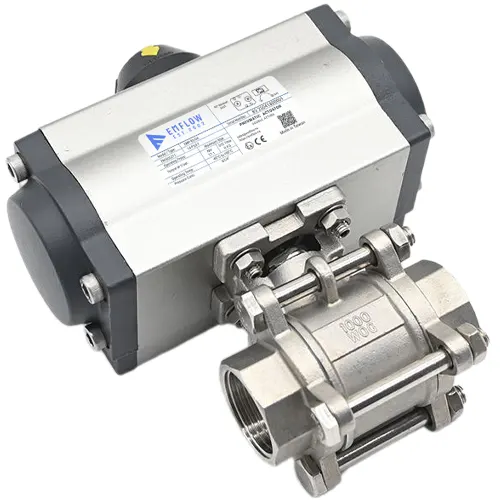

Van bi inox khí nén nối ren EMPBA-OST là mẫu van bi inox ba mảnh nối ren, đóng mở ON/OFF bằng bộ truyền động khí nén tác động kép của thương hiệu EM-Flow. Đây là mẫu nhỏ gọn, phổ biến nhất trong dòng van bi khí nén EM-Flow, dùng cho nước, dầu, khí, hơi trên đường ống ren cần đóng ngắt tự động.
Ý nghĩa mã: O – ON/OFF, S – thân inox, T – nối ren (thread).
Thông số kỹ thuật van bi khí nén EMPBA-OST
| Thông số | Giá trị |
|---|---|
| Model | EMPBA-OST |
| Kích cỡ | DN15 – DN100 (1/2″ – 4″), theo bảng kích thước catalogue |
| Áp suất danh nghĩa | PN16 – PN64 tùy cỡ (thân ba mảnh, theo catalogue) |
| Nhiệt độ làm việc | Tối đa 180°C |
| Vật liệu thân và bi | Inox 304, inox 316 |
| Gioăng làm kín | PTFE |
| Kiểu kết nối | Ren trong NPT, BSPT |
| Kiểu điều khiển | ON/OFF, khí nén tác động kép |
| Áp suất khí cấp | 2 – 8 bar |
| Thương hiệu – xuất xứ | EM-Flow – Đài Loan |
Giá từng cỡ xem tại bảng giá van bi ren inox 304 điều khiển khí nén.
Kích thước lắp đặt EMPBA-OST
| Cỡ van | Ren | Chiều dài L (mm) | Chiều cao H1 (mm) | Bộ khí nén |
|---|---|---|---|---|
| DN15 | 1/2″ | 75 | 72 | EMP-52 |
| DN20 | 3/4″ | 80 | 82 | EMP-52 |
| DN25 | 1″ | 90 | 90 | EMP-52 |
| DN32 | 1 1/4″ | 110 | 95 | EMP-63 |
| DN40 | 1 1/2″ | 120 | 105 | EMP-63 |
| DN50 | 2″ | 140 | 113 | EMP-63 |
| DN65 | 2 1/2″ | 185 | 149 | EMP-75 |
| DN80 | 3″ | 205 | 159 | EMP-75 |
| DN100 | 4″ | 225 | 165 | EMP-83 |
Cấu tạo và đặc điểm
- Thân ba mảnh: tháo phần giữa để thay bi, gioăng mà không phải tháo ren khỏi đường ống.
- Thân, bi inox – gioăng PTFE: chống ăn mòn, kín hai chiều, chịu nhiệt đến 180°C.
- Lỗ bi thẳng: khi mở, dòng chảy đi thẳng qua van nên tổn thất áp nhỏ.
Bộ truyền động khí nén và phụ kiện
- Bộ truyền động khí nén tác động kép: khí nén 2 – 8 bar cấp vào hai buồng piston để quay bi 90° theo cả hai chiều đóng và mở.
- Mặt lắp theo ISO 5211: bộ khí nén (dòng EMP) lắp trên bệ cao, tháo rời độc lập với thân van.
- Van điện từ 3/2 hoặc 5/2 (điện đơn hoặc điện kép) điều khiển cấp – xả khí, chọn khi đặt hàng; đồng bộ với van điện từ EM-Flow.
- Bộ lọc – điều áp khí giữ nguồn khí sạch, ổn định; hộp công tắc hành trình báo trạng thái mở/đóng về tủ điện hoặc PLC.
Ứng dụng
- Đường cấp nước, khí nén, hơi áp thấp cỡ nhỏ trong nhà máy.
- Cấp dầu, dung dịch tẩy rửa, hóa chất loãng cho máy móc.
- Máy đóng gói, nồi hơi, hệ thống lọc dùng nguồn khí nén sẵn có.
Cùng thân van ren inox nhưng điều khiển bằng điện là van bi điện inox nối ren EMEBA-OST.
Lưu ý khi lắp đặt
- Quấn băng tan hoặc dùng keo ren phù hợp môi chất; giữ thân van bằng cờ lê khi vặn ống, tránh truyền lực xoắn lên bộ khí nén.
- Lắp bộ lọc – điều áp trước van điện từ, xả nước đọng định kỳ.
- Cần điều tiết lưu lượng thay vì chỉ đóng/mở: chọn van bi khí nén tuyến tính EMPBA-PST.
Các hiện tượng rò rỉ, kẹt bi, đóng không hết và cách xử lý được tổng hợp trong bài các lỗi của van bi và cách khắc phục.
Mua van bi khí nén EMPBA-OST tại Viva
Viva phân phối chính thức EM-Flow tại Việt Nam, cung cấp CO, CQ, hóa đơn VAT, tư vấn chọn cỡ ren, bộ khí nén và van điện từ phù hợp.
Câu hỏi thường gặp về EMPBA-OST
Van có những cỡ ren nào?
Bảng kích thước catalogue thân ba mảnh có các cỡ từ DN15 (1/2 inch) đến DN100 (4 inch), ren trong NPT hoặc BSPT.
Van bi khí nén EMPBA-OST chịu nhiệt bao nhiêu?
Gioăng PTFE cho phép van làm việc đến 180°C, dùng được cho nước nóng và hơi áp thấp.
Khi nào nên chọn EMPBA-OSF thay vì EMPBA-OST?
Khi đường ống nối mặt bích hoặc cỡ lớn, cần tháo lắp van mà không phải xoay đường ống.
