Van bi khí nén EM-Flow EMPBA-OSF là mã van bi inox mặt bích khí nén, cấu trúc van hai ngã, 2PC, tiêu chuẩn BS, JIS, điều khiển khí nén tác động kép. Mã van bi khí nén EM-Flow này cấu trúc thân bằng vật liệu inox 304 hoặc inox 316, áp suất khí nén đầu vào 2 bar đến 8 bar, kết nối mặt bích kích thước tối thiểu DN15, tối đa lên đến DN600, gioăng làm kín PTFE, khả năng phù hợp với hầu hết mọi lưu chất. Thích hợp với áp suất và nhiệt độ hoạt động cao.
Thông số kỹ thuật van bi mặt bích khí nén EM-Flow EMPBA-OSF
Model: EMPBA-OSF.
Kích thước kết nối: DN15 – DN600.
Vật liệu cấu tạo thân: SUS304, SUS316.
Vật liệu gioăng: PTFE.
Kiểu kết nối: Kết nối bích.
Tiêu chuẩn bích: BS, JIS.
Kiểu điều khiển: Điều khiển khí nén.
Hoạt động: ON/OFF.
Thiết kế: Tác động kép.
Áp suất khí nén: 2 bar – 8bar.
Áp suất làm việc: PN16.
Nhiệt độ làm việc: ~180 độ C.
Thương hiệu: EM-Flow.
Xuất xứ: Đài Loan.
Catalog van bi khí nén EM-Flow EMPBA-OSF
Tìm hiểu thông số qua model van bi khí nén EM-Flow EMPBA-OSF
EM: Viết tắt thể hiện thương hiệu sản xuất EM-Flow, thương hiệu xuất xứ từ Đài Loan.
P: Thể hiện kiểu điều khiển bằng xi lanh khí nén, van điều khiển bằng áp suất khí nén (Pneumatic actuator).
BA: Thiết kế van điều khiển dạng van bi, điều khiển chuyển động thông qua việc điều khiển xoay bi van góc 90 độ (Ball valve).
O: Thể hiện chức năng điều khiển đóng ngắt dòng chảy của van, van điều khiển ở hai góc độ là góc 0 độ và góc 90 độ, chức năng ON/OFF (ON/OFF).
S: Vật liệu cấu trúc van là inox chống gỉ, chống ăn mòn, kháng hóa chất, gồm có các mã inox 304, inox 316 (Stainless steel).
F: Thể hiện kiểu kết nối của van là kết nối mặt bích (Flanged).

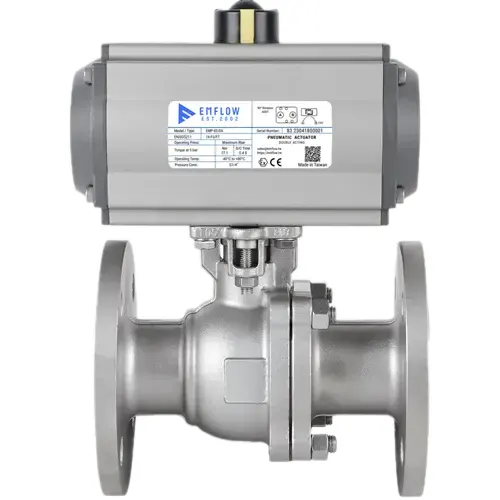

Model van bi khí nén EM-Flow EMPBA-OSF
Đặc điểm cấu trúc van bi khí nén EM-Flow EMPBA-OSF
Vật liệu cấu trúc inox chống gỉ: Van bi khí nén EM-Flow EMPBA-OSF có cấu trúc cơ bản bằng vật liệu inox chống gỉ, inox 304, inox 316, đảm bảo khả năng chống ăn mòn và độ bền tuyệt vời. Mang lại độ tin cậy của van cao hơn, tính ứng dụng đa dạng hơn. Vật liệu đạt chuẩn, được kiểm tra, test hóa học, lý tính kỹ càng.
Thiết kế mặt bích: Bích kết nối theo tiêu chuẩn BS hoặc JIS.. được đúc khuôn liền thân cũng bằng vật liệu inox 304, inox 316, chất lượng bích dày dặn, chắc chắn. Thiết kế cho phép lắp đặt và bảo trì dễ dàng.
Cơ chế truyền động khí nén tác động kép: Thiết kế cơ chế điều khiển khí nén tác động kép, piston kép, hai cổng cấp khí. Xi lanh vỏ nhôm đáng tin cậy, chắc chắn, bền bỉ, hoạt động mạnh mẽ.
Cấu trúc van 2PC: Thân van bi khí nén EM-Flow EMPBA-OSF dạng 2PC, liên kết bằng bu lông inox, gioăng làm kín PTFE.
Gioăng làm kín PTFE: Gioăng làm kín tiêu chuẩn bằng vật liệu PTFE. Vật liệu có đặc trưng về khả năng kháng hóa chất, độ bền, chống mài mòn và làm kín đáng tin cậy.

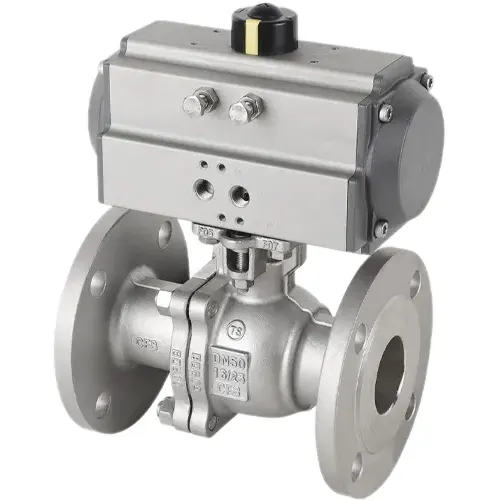

Sản phẩm van bi khí nén EM-Flow EMPBA-OSF
Tính năng nổi bật van bi khí nén EM-Flow EMPBA-OSF
Khả năng gắn trực tiếp van điện từ Namur: Thiết kế cổng cấp khí tiêu chuẩn Namur, với cổng cấp khí ren 1/4″, có thể gắn trực tiếp van điện từ lên bộ truyền động để kiểm soát việc cung cấp khí nén.
Chỉ báo cơ học hiển thị vị trí: Thiết kế chỉ báo vị trí dạng cơ với một núm nhựa hai màu sắc đối lập đen vàng, tiện lợi cho việc theo dõi trạng thái của đĩa. Theo dõi theo vạch vàng trên núm vặn, vạch vàng xoay theo hướng nào thì vị trí của đĩa nằm ở góc đấy.
Có thể tích hợp bộ hiển thị hành trình: Nếu bạn cảm thấy việc theo dõi vị trí cơ học bất tiện, bạn hoàn toàn có thể tích hợp thêm bộ hiển thị hành trình (limit switch box) để theo dõi trạng thái của van bi khí nén EM-Flow EMPBA-OSF từ xa. Nhờ thiết kế chuẩn Namur ren nối M5, lắp đặt thêm limit switch box rất tiện lợi.
Chứng nhận ATEX: Van bi khí nén EM-Flow EMPBA-OSF được chứng nhận ATEX cho môi trường cháy nổ, hoạt động đáng tin cậy khi sử dụng tại điều kiện môi trường chất dễ cháy, dễ nổ. Đánh dấu EX II 2GD c 85°C.
Không cản trở đường dẫn: Đường dẫn dòng chảy lưu chất qua van bi khí nén EM-Flow EMPBA-OSF không bị ảnh hưởng, áp suất dòng chất không bị tổn thất nhờ thiết kế bi van dạng full bore.
Tiêu chuẩn hóa kết nối: Kết nối mặt bích, và mặt bích được thiết kế theo tiêu chuẩn JIS, BS… nên các thông số của bích đều được đồng bộ, chính xác, khả năng lắp đặt và bảo trì tiện lợi.
Đóng mở nhanh: Thời gian thực hiện điều khiển đóng mở van bi khí nén EM-Flow EMPBA-OSF rất nhanh nhờ thiết kế điều khiển bằng áp lực khí nén.
Tối ưu chi phí: Lựa chọn van bi khí nén EM-Flow EMPBA-OSF giúp tối ưu chi phí nhờ những ưu điểm về giá thành rẻ, thiết kế chất lượng, độ bền cao, hạn chế chi phí đầu tư ban đầu cũng như chi phí bảo dưỡng, bảo trì.
Tác động kép, kiểm soát tối ưu: Cơ chế truyền động khí nén dạng AT, kiểm soát đóng mở đều bằng áp lực khí nén vì vậy khả năng kiểm soát tốt hơn.
Thích hợp với môi trường xâm thực: Vật liệu cấu trúc van bi khí nén EM-Flow EMPBA-OSF chất lượng cao, chống ăn mòn, chống gỉ sét nên khả năng tương thích của van rất tốt. Van phù hợp với nhiều loại lưu chất nước, dầu, khí, hơi, khả năng làm kín tốt, chống ăn mòn, chống oxy hóa nên phù hợp với cả lưu chất ăn mòn.

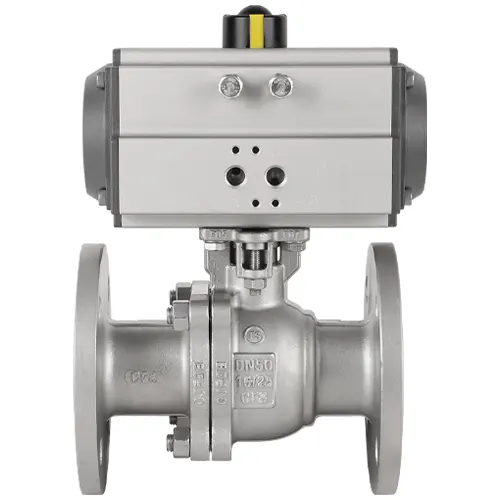

Van bi inox nối bích điều khiển khí nén EM-Flow EMPBA-OSF
