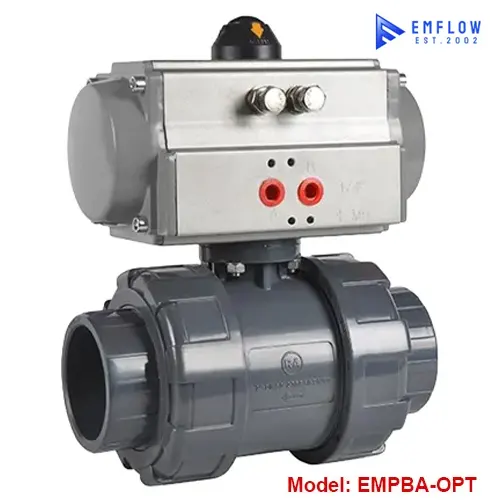

Van bi khí nén EM-Flow EMPBA-OPT được cấu trúc bằng vật liệu nhựa UPVC, CPVC khả năng kháng hóa chất vượt trội, vận hành bằng khí nén. Được sử dụng để kiểm soát dòng chảy của chất lỏng trong đường ống, các loại lưu chất nước, dầu, khí… Các van bi khí nén EM-Flow này có ưu điểm về trọng lượng nhẹ, chống ăn mòn, ngoài hình nhỏ gọn, dễ lắp đặt, khả năng tự động hóa. Chúng thường được ứng dụng trong các ngành công nghiệp như xử lý nước, chế biến hóa chất, dược phẩm, nông nghiệp…
Thông số kỹ thuật van bi khí nén EM-Flow EMPBA-OPT
Model: EMPBA-OPT.
Kích thước kết nối: DN15-DN50.
Kiểu kết nối: Kết nối rắc co.
Vật liệu thân van: UPVC, CPVC.
Vật liệu gioăng: EPDM, NBR.
Kiểu điều khiển: Điều khiển khí nén.
Hoạt động: ON/OFF.
Thiết kế: Tác động kép.
Áp suất khí nén: 2 – 8 bar.
Áp suất làm việc: 10bar.
Nhiệt độ làm việc: ~100 độ C.
Thương hiệu: EM-Flow.
Xuất xứ: Đài Loan.
Ưu điểm nổi bật van bi khí nén EM-Flow EMPBA-OPT
Tự động hóa quá trình điều khiển: Thiết kế điều khiển bằng cơ chế truyền động khí nén (xi lanh khí nén) vì vậy đây là dạng van tự động. Điều khiển quá trình đóng mở bằng cách sử dụng áp suất khí nén cấp vào xi lanh.Giúp van có thể điều khiển từ xa thông qua các thiết bị phụ trợ khác.
Vật liệu kháng hóa chất, tính tương thích cao: Vật liệu cấu trúc thân van bi khí nén EM-Flow EMPBA-OPT từ nhựa UPVC, CPVC. Là các vật liệu phi kim loại kháng hóa chất, chống ăn mòn, không gỉ sét nên khả năng tương thích với nhiều loại lưu chất khác nhau.
Trọng lượng nhẹ, kích thước nhỏ gọn: Vật liệu nhựa cấu trúc van bi khí nén EM-Flow EMPBA-OPT có trọng lượng nhẹ, thiết kế kích thước nhỏ gọn. Thiết kế này rất tiện lợi cho qua tình vận chuyển, lắp đặt, vận hành.
Kết nối tiện lợi, linh hoạt, nhỏ gọn: Kiểu kết nối rắc co linh động, cho phép lắp đặt và tháo rời tiện lợi, linh hoạt. Kiểu kết nối đơn giản, không yêu cầu kĩ thuật lắp đặt phức tạp. Nhờ vậy, quy trình lắp đặt được tối ưu tối đa.
Khả năng tích hợp van điện từ chính xác: Thiết kế theo tiêu chuẩn, ren nối và cổng cấp khí tiêu chuẩn NAMUR đảm bảo khả năng lắp đặt van điện từ điều khiển khí nén chính xác.
Khả năng kết nối limit switch box tối ưu: Van bi khí nén EM-Flow EMPBA-OPT thiết kế tiêu chuẩn NAMUR có thể lắp đặt bộ hiển thị hành trình (limit switch box) tối ưu, tích hợp tốt, thay thế tốt.
Thay thế xi lanh thuận tiện: Kết nối xi lanh với thân theo tiêu chuẩn ISO 5211/DIN 3337, thiết kế tiêu chuẩn nên có thể thay thế xi lanh hoặc thay thế thân van thuận tiện. Khả năng thay thế một chi tiết giúp tối ưu chi phí cho hệ thống.

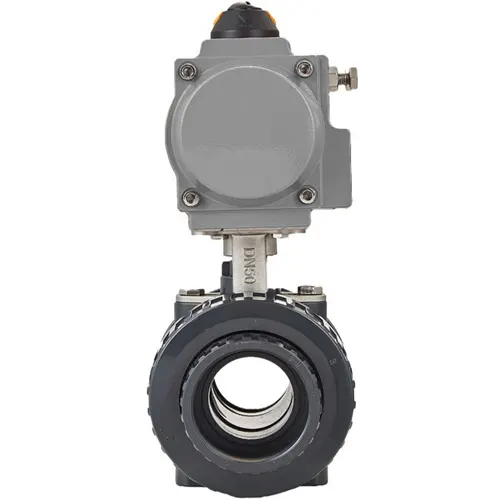

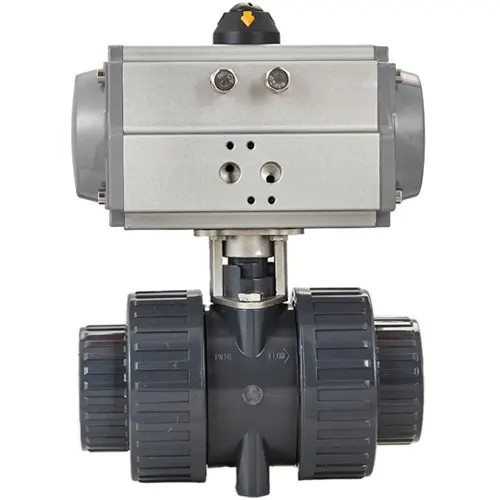

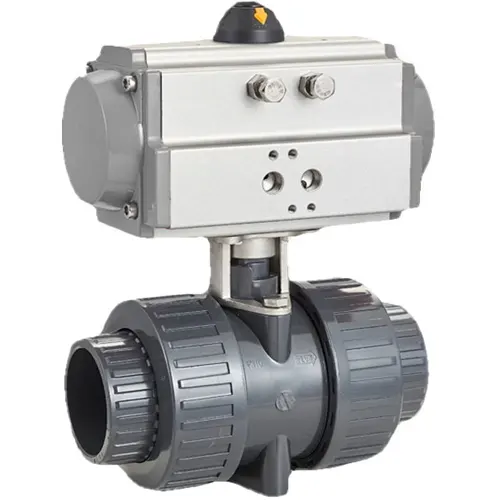

Sản phẩm van bi khí nén EM-Flow EMPBA-OPT
Đặc trưng cấu trúc van bi khí nén EM-Flow EMPBA-OPT
Thân nhựa UPVC, CPVC chuẩn ATSM: Phần thân van bi khí nén EM-Flow EMPBA-OPT là chi tiết cấu trúc đường dẫn, được sản xuất bằng vật liệu nhựa UPVC hoặc nhựa CPVC. Cả hai đều là vật liệu phi kim loại, trọng lượng nhẹ. Đặc điểm nhận diện vật liệu CPVC có màu xám tro nhạt hợn so với vật liệu UPVC màu đậm hơn. Với sản phẩm van bi khí nén EM-Flow EMPBA-OPT, vật liệu trong sản xuất tuân thủ theo các chuẩn ASTM, chất lượng đảm bảo, độ bền cao, đáng tin cậy.
Kết nối rắc co, thiết kế thân 3 phần: Thiết kế thân van bi khí nén EM-Flow EMPBA-OPT cấu trúc 3 phần, phần thân chính và hai đầu nối rắc co. Ba phần có thể tháo rời tiện lợi với liên kết ren, trên bề mặt rắc co thiết kế dạng gờ, thuận tiện của việc vặn ren. Đầu nối rắc co trơn kết nối dán keo cố định với đường ống.
Bi van UPVC, CPVC full bore: Cấu trúc bi van bằng vật liệu UPVC, CPVC, thiết kế dạng full bore. Bi van có đường kính lỗ rỗng điều khiển dòng bằng với kích thước đường dẫn. Vật liệu cấu trúc an toàn, kháng hóa chất, thiết kế bi không gây tổn thất áp suất dòng chất.
Cổ dài ABS cách nhiệt: Chi tiết cổ dài nối từ thân van đến xi lanh khí nén mang lại khả năng cách nhiệt, hạn chế sự gia nhiệt từ dòng chất đến cơ chế truyền động. Chi tiết cổ này còn được gọi là giá nối, giá nối thiết kế theo tiêu chuẩn ISO5211, việc thiết kế theo tiêu chuẩn giúp tối ưu việc lắp đặt và thay thế.
Hai cổng cấp khí xi lanh khí nén tác động kép: Xi lanh tác động kép, thiết kế hai cổng cấp khí A và B, quy định cổng cấp đóng và cổng cấp mở. Cổng cấp ren tiêu chuẩn 1/4 NPT.
Cấu trúc vỏ hợp kim nhôm: Vật liệu cấu trúc vỏ xi lanh là hợp kim nhôm được xử lý anode hóa nên khả năng bảo vệ tốt hơn, độ cứng, độ bền cơ học cao hơn, chịu lực tốt hơn và đặc biệt chúng không bị oxy hóa, gỉ sét hay ăn mòn.
Piston kép đối lập hợp kim nhôm: Thiết kế piston kép đối lập với cơ chế dẫn hướng chính xác, phớt làm kín đôi NBR, ngăn chặn rò rỉ khí giúp áp lực khí nén tối đa, hoạt động mạnh mẽ hơn. Vật liệu cấu trúc piston là hợp kim nhôm bền bỉ, đáng tin cậy.
Cơ chế bánh răng thép hợp kim: Trục bánh răng van bi khí nén EM-Flow EMPBA-OPT cấu trúc bằng vật liệu thép hợp kim được xử lý mạ Niken để giảm thiểu tình trạng ăn mòn, oxy hóa, chúng bền bỉ, chịu áp lực tuyệt vời, chống ăn mòn tối đa.

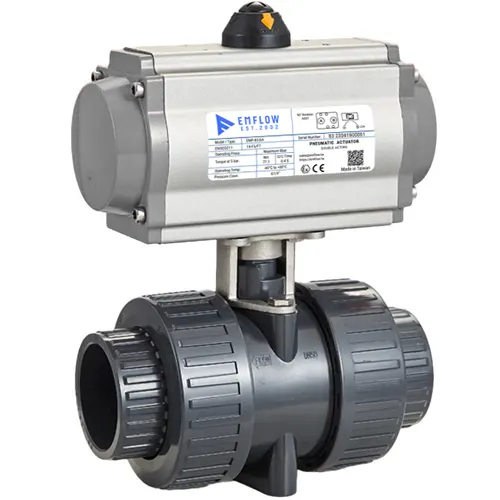

Van bi nhựa UPVC khí nén EM-Flow EMPBA-OPT
