Van bi khí nén EM-Flow EMPBA-PST là mã van bi inox nối ren điều khiển khí nén tuyến tính. Cấu trúc mã van bi khí nén EM-Flow này bằng inox 304, inox 316, kiểu kết nối ren tiêu chuẩn NPT, BSPT, điều khiển bằng khí nén, tích hợp thêm bộ định vị khí nén. Khả năng điều khiển lưu lượng của mã van này rất chính xác, kiểm soát đáng tin cậy, độ bền cao, chống ăn mòn, tự động, tiện lợi.
Thông số kỹ thuật van bi khí nén EM-Flow EMPBA-PST
Model: EMPBA-PST
Kích thước kết nối: DN15 – DN50.
Vật liệu cấu trúc: Inox 304, inox 316.
Kiểu kết nối: Kết nối ren.
Tiêu chuẩn ren: NPT, BSPT.
Kiểu điều khiển: Điều khiển khí nén.
Hoạt động: Tuyến tính.
Thiết kế: Tác động kép.
Áp suất khí nén: 2 – 8bar.
Tín hiệu: 0 – 20mA.
Áp suất làm việc: PN16.
Nhiệt độ làm việc: ~180 độ C.
Thương hiệu: EM-Flow.
Xuất xứ: Đài Loan.
Catalog van bi khí nén EM-Flow EMPBA-PST
Giải thích model van bi khí nén EM-Flow EMPBA-PST
EM: Thương hiệu sản xuất EM-Flow.
P: Kiểu điều khiển khí nén, cơ chế truyền động – Pneumatic actuator.
BA: Thiết kế dạng van bi – ball valve.
P: Hoạt động van dạng tuyến tính – positioner
S: Vật liệu cấu tạo inox chống gỉ – stainless steel.
T: Kiểu kết nối ren – thread.
Model van bi khí nén EM-Flow EMPBA-PST
Tính năng van bi khí nén EM-Flow EMPBA-PST
Điều khiển lưu lượng dạng tuyến tính: Mã van bi khí nén EM-Flow EMPBA-PST được tích hợp sẵn một bộ định vị khí nén, điều khiển lượng khí nén theo sự thay đổi của tín hiệu điện. Tín hiệu điện từ 4-20mA, điều khiển góc độ quay của bi van. Từ đó, lưu lượng qua van có thể được kiểm soát chính xác.
Tích hợp tủ điện, điều khiển từ xa: Là mã van tự động, chúng điều khiển bằng khí nén, tích hợp với các van điều khiển tự động khác như van điện từ, limit switch, việc vận hành van rất tiện lợi, thuận tiện, nhanh chóng.
Tín hiệu chính xác, điều khiển tin cậy: Tín hiệu điện điều chỉnh chính xác, cho phép khí nén cấp ra chuẩn, khả năng điều khiển chính xác, lưu lượng được kiểm soát chuẩn.
Không cản trở áp suất: Cấu trúc van bi full bore, đường dẫn qua van tối đa, giảm thiểu tình trạng cản trở dòng chất, áp suất dòng chất được đảm bảo, không bị ảnh hưởng.
Kết nối tối ưu, thuận tiện lắp đặt, tháo rời: Van bi khí nén EM-Flow EMPBA-PST với kiểu kết nối ren nhỏ gọn, tối ưu kích thước của van. Kết nối đơn giản, cho phép lắp đặt, tháo rời dễ dàng. Thiết kế ren theo tiêu chuẩn, mang lại độ chính xác cao, kết nối tin cậy, độ kín tuyệt đối.
Thiết kế tiêu chuẩn Namur: Thiết kế đầu khí tiêu chuẩn Namur, khả năng kết nối với các thiết bị khác tiêu chuẩn, kết nối với bộ định vị khí nén chuẩn xác, có thể thay thế tiện lợi, tối ưu.
Thay thế thuận tiện tiêu chuẩn ISO 5211: Giá nối xi lanh với thân được thiết kế theo tiêu chuẩn ISO 5211, đảm bảo khả năng thay thế tốt, thiết kế đồng bộ, lắp đặt chuẩn xác, chống xô lệch.

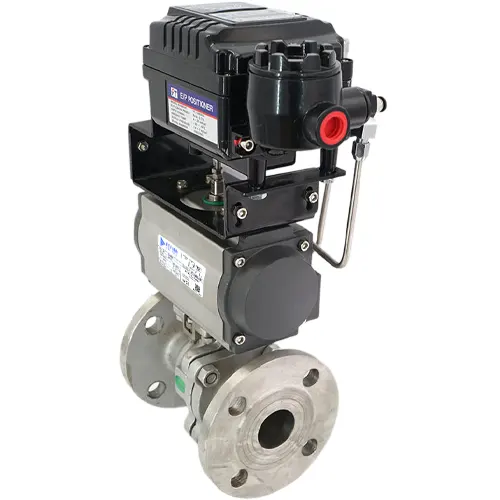

Van bi inox nối ren khí nén tuyến tính EM-Flow EMPBA-PST
Đặc trưng nổi bật thiết kế van bi khí nén EM-Flow EMPBA-PST
Thiết kế van bi full bore (full port): Cấu trúc của van bi khí nén EM-Flow EMPBA-PST dạng full bore, thiết kế đường kính lỗ dẫn của bi van bằng với kích thước của đường dẫn. Khi van mở hoàn toàn, lỗ rỗng bi van tạo thành đường dẫn xuyên suốt, không bị thu hẹp.
Thân 2PC hoặc 3PC: Thiết kế thân van bi khí nén EM-Flow EMPBA-PST có hai dạng là dạng 2PC và dạng 3PC. Thiết kế 2PC thân rời được liên kết bằng mối nối ren. Thiết kế 3PC cũng được liên kết bằng kết nối ren nhưng được gia cố thêm các bu lông chịu lực.
Vật liệu cấu trúc inox chống gỉ: Vật liệu cấu trúc cơ bản của van bi khí nén EM-Flow EMPBA-PST bằng inox 304, inox 316. Inox 316 chất lượng tốt nhất, chống ăn mòn tốt nhất, giá thành cao hơn, inox 304 chất lượng tốt, khả năng chống ăn mòn tốt, tuy nhiên không phù hợp với một số loại lưu chất, nhưng giá thành lại rất phải chăng. Vật liệu cấu trúc được test, thử nghiệm nên chất lượng cam kết, độ bền cao.
Thiết kế floating ball: Thiết kế bi van điều khiển dạng floating ball. Bi chỉ được cố định một đầu với trục van, còn đầu còn lại không cố định. Thiết kế này đơn giản và phổ biến nhất.
Tiêu chuẩn nối ISO 5211: Thiết kế giá đỡ nối cơ chế truyền động theo tiêu chuẩn ISO 5211. Giá đỡ vuông, có các lỗ để bắt bu lông, thiết kế này đảm bảo khả năng thay thế giữa các cơ chế truyền động tốt.
Xi lanh AT khí nén tác động kép: Thiết kế xi lanh điều khiển có dạng AT, có cấu trúc nhỏ gọn, điều khiển dạng xoay góc 90 độ, hai cấu trúc là dạng tác động đơn và dạng tác động kép.
Vỏ xi lanh hợp kim nhôm chống xâm nhập: Phần vỏ của xi lanh giúp cấu trúc xi lanh và cũng như bảo vệ chống xâm nhập. Vỏ được làm bằng vật liệu hợp kim nhôm anode hóa, độ bền cơ học cao, độ cứng cao, chịu lực tốt. Vỏ này thiết kế chuẩn xác, đảm bảo độ kín, không rò rỉ khí.
Cấu trúc piston kép đối lập: Piston điều khiển dạng piston kép, một cặp piston nằm đối lập nhau thiết kế bánh răng dẫn hướng liên kết với trục, piston cũng cấu trúc bằng vật liệu hợp kim nhôm, đảm bảo độ bền.
Trục bánh răng chống mài mòn thép hợp kim: Trục bánh răng chịu sự dẫn hướng của piston được cấu trúc bằng thép hợp kim mạ điện phân Niken độ bền cao, chống ăn mòn, chống mài mòn.

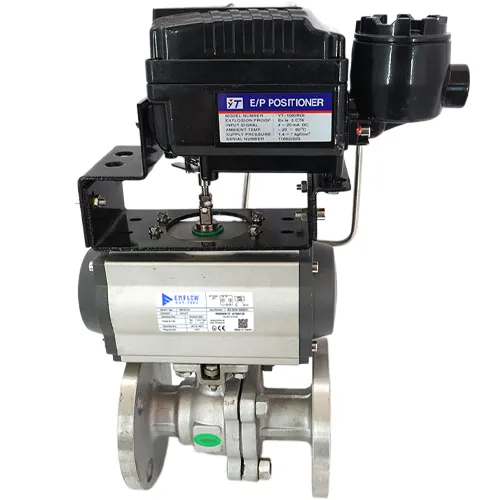

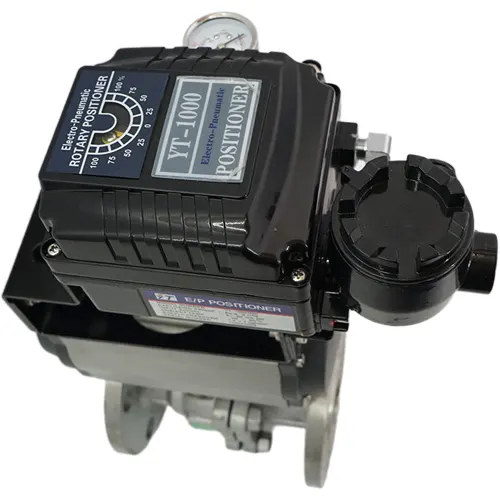

Tích hợp sẵn bộ định vị khí nén: Mã van bi khí nén EM-Flow EMPBA-PST tích hợp thêm một bộ định vị khí nén còn được gọi là Electro pneumatic positioner. Điều khiển áp suất khí nén cấp vào van theo tín hiệu từ 0 – 20mA.

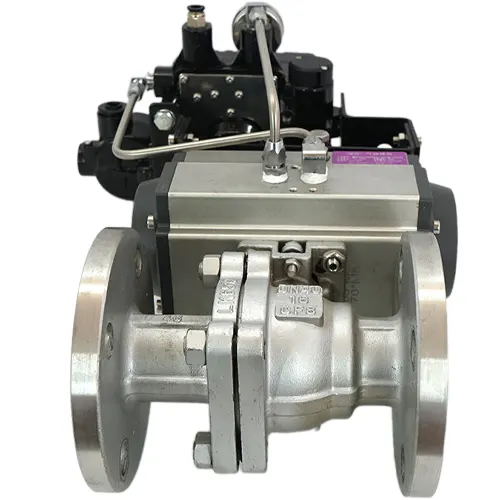

Sản phẩm van bi khí nén EM-Flow EMPBA-PST
