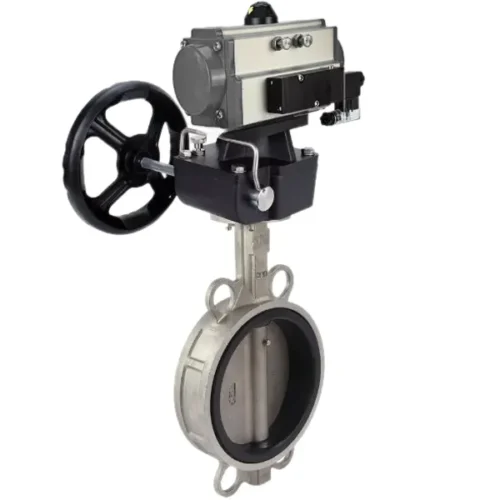

Van bướm điều khiển khí nén tay quay

Sản phẩm được cập nhật lần cuối vào ngày 26/08/2025 lúc 02:46 chiều

Van bướm điều khiển khí nén tay quay?

Van bướm điều khiển khí nén có tay quay là một thiết bị công nghiệp đa năng, kết hợp giữa cơ chế vận hành tự động bằng khí nén và khả năng điều khiển thủ công linh hoạt. Giải pháp “hai trong một” này đảm bảo hệ thống đường ống của bạn có thể hoạt động liên tục và an toàn, ngay cả khi có sự cố mất nguồn khí nén đột ngột.

Thông số kỹ thuật:

• Kích thước kết nối: DN40 – DN300
• Vật liệu thân van: Gang, inox, thép, nhựa…
• Đệm làm kín: Cao su EPDM, cao su PTFE…
• Kiểu kết nối: Mặt bích, wafer. lug
• Kiểu điều khiển: Bộ điều khiển khí nén và tay quay
• Kiểu hoạt động bộ khí nén: Tác động đơn, tác động kép.
• Áp suất khí nén: 3bar- 8bar
• Nhiệt độ làm việc: ~220 độ C
• Áp suất làm việc: PN16, PN25
• Ứng dụng: Nước, hơi, khí, nước thải, xăng, dầu…
• Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc…
• Bảo hành: 12 tháng.

Cấu Tạo Chính

Van bướm khí nén có tay quay được cấu thành từ ba bộ phận chính, mỗi bộ phận giữ một vai trò quan trọng trong việc vận hành:

• Thân van bướm (Butterfly Valve Body): Đây là bộ phận tiếp xúc trực tiếp với lưu chất trong đường ống. Cấu tạo chính của nó bao gồm một đĩa van (cánh bướm) xoay quanh một trục để đóng hoặc mở dòng chảy. Thân van thường được làm từ các vật liệu như gang, thép không gỉ (inox), hoặc nhựa để phù hợp với nhiều loại môi trường làm việc khác nhau.
• Bộ điều khiển khí nén (Pneumatic Actuator): Là “bộ não” tự động của van. Bộ phận này sử dụng áp suất từ khí nén để tạo ra lực momen xoắn, giúp đóng hoặc mở đĩa van một cách nhanh chóng và chính xác. Vỏ ngoài của bộ truyền động thường được làm bằng hợp kim nhôm cao cấp để tăng độ bền và chống ăn mòn.
• Hộp số và Tay quay (Gearbox and Handwheel): Đây chính là điểm khác biệt của loại van này. Tay quay được kết nối với trục của van thông qua một hộp số giảm tốc. Bộ phận này cho phép người vận hành có thể đóng/mở van bằng tay một cách dễ dàng trong trường hợp hệ thống khí nén gặp sự cố hoặc khi cần điều chỉnh van một cách từ từ và chính xác.

Nguyên Lý Hoạt Động

Van hoạt động dựa trên hai cơ chế linh hoạt: tự động và thủ công.

Chế Độ Tự Động (Vận Hành Bằng Khí Nén): Khi khí nén được cấp vào bộ điều khiển, áp suất khí sẽ tác động lên piston bên trong, tạo ra một lực đẩy làm xoay trục van. Chuyển động xoay này sẽ làm đĩa van xoay một góc 90 độ, tương ứng với trạng thái đóng hoặc mở hoàn toàn. Quá trình này diễn ra nhanh chóng, dứt khoát và hoàn toàn tự động.

Chế Độ Thủ Công (Vận Hành Bằng Tay Quay): Trong trường hợp mất nguồn khí nén hoặc cần bảo trì, người vận hành có thể chuyển sang chế độ thủ công. Bằng cách xoay tay quay, lực từ tay người sẽ được truyền qua hộp số để tạo ra momen xoắn đủ lớn để xoay trục van, từ đó đóng hoặc mở van. Hộp số giúp giảm lực cần thiết, giúp việc vận hành bằng tay trở nên nhẹ nhàng hơn.

Phân loại các sản phẩm van bướm điều khiển khí nén tay quay

Loại van inox

Với việc được cấu tạo từ dòng vật liệu inox, các van này được sử dụng rất rộng rãi, đảm bảo có thể thích hợp trong những ngành công nghiệp khác nhau. Bởi được cấu tạo từ dòng vật liệu inox cho nên các van này mang những đặc điểm như chống ăn mòn và chống gỉ sét, các van này có độ bền tốt và độ ổn định cao.

Dòng vật liệu inox là một trong những dòng vật liệu được sử dụng rất phổ biến trong sản xuất các sản phẩm này, có các dòng vật liệu inox được sử dụng phổ biến và được xếp theo chất lượng từ thấp đến cao như sau: inox 201, inox 304, inox 316. Trong đó inox 201 có giá thành rẻ nhất, inox 316 có giá thành cao nhất, inox 304 được sử dụng phổ biến nhất. Các van bướm điều khiển khí nén tay quay inox 304 là dòng được sử dụng nhiều nhất.

Loại van gang

Vật liệu gang cũng là một trong những dòng vật liệu được sử dụng rất phổ biến trong các ứng dụng. Đối với các sản phẩm van cầu, van bướm, van bi, van cổng, dòng vật liệu gang là một trong những dòng vật liệu chủ đạo được sử dụng nhiều nhất.

Vì sao các van này lại được sử dụng phổ biến? Bởi, dòng vật liệu này mang lại nhiều ưu điểm khi sử dụng như: Dòng vật liệu này là dòng vật liệu giá rẻ, giá thành vật liệu giảm nhờ vậy giá thành của các van này cũng giảm. Bên cạnh đó, dòng vật liệu này cũng có độ bền khá tốt, các van được cấu tạo từ dòng vật liệu này có chất lượng khá ổn định.

Loại van thép

Dòng vật liệu thép rất quen thuộc trong các công trình xây dựng, trong sản xuất các van công nghiệp, vật liệu thép cũng được sử dụng rất rộng rãi. Sản phẩm van bướm điều khiển khí nén tay quay thép được cấu tạo từ các dòng vật liệu thép carbon, thép đúc…

Với những sản phẩm này, chúng được sử dụng rất phổ biến tại các hệ thống có nhiệt cao, áp cao bởi đặc điểm của dòng vật liệu mang lại cho các van này khả năng chịu nhiệt, chịu áp cao tốt.

Loại van nối bích

Chúng có thể là các sản phẩm van bướm điều khiển khí nén tay quay gang, thép hay inox. Điểm chung của các sản phẩm này đó là nó có kiểu kết nối mặt bích. Kiểu kết nối này rất tiện lợi, phổ biến và chúng cho khả năng lắp đặt chắc chắn trên đường ống.

Loại van nối wafer

Tương tự như vậy, các sản phẩm này được thiết kế kết nối dạng wafer. Kiểu kết nối này cũng được lắp đặt trên đường ống có kết nối mặt bích. Tuy nhiên, các van này sẽ không có mặt bích trên thân van mà thay vào đấy là các tai bích có kích thước lớn hoặc có thể không có. Điều này mang lại cho van khả năng tương thích với nhiều tiêu chuẩn mặt bích của đường ống.

Nhờ vào đặc điểm này, các van dạng wafer này rất được ưa chuộng.

Loại van nối lug

Các van với dạng nối lug này được thiết kế với các vấu ren trên thân van, chúng là các vấu có thiết kế với ren bên trong, số lượng vấu rén sẽ phụ thuộc vào tiêu chuẩn của chúng vì vậy cũng cần lưu ý đến tiêu chuẩn kết nối của dòng van này.

Van bướm điều khiển khí nén tay quay với hai bộ truyền động

Dòng van với cấu tạo gồm ba bộ phận chính: Phần thân van bướm với những dòng vật liệu khác nhau và hai bộ truyền động là bộ điều khiển khí nén và bộ phận tay quay.

Thân van bướm: Thân van được thiết kế với kiểu kết nối mặt bích hoặc kết nối wafer, lug.

Với kiểu kết nối mặt bích, thân van được đúc mặt bích kích thước tùy loại.

Với kiểu kết nối lug thân van chỉ được đúc những tai bích to để kết nối kẹp giữa 2 mặt bích bằng bulong, kiểu kết nối này giúp van kết nối mọi tiêu chuẩn mặt bích.

Với kiểu kết nối wafer thì dòng van này không được đúc mặt bích cũng như tai bích, nó được kẹp vào giữa 2 mặt bích và được kẹp chặt bằng cách siết chặt bulong, nhờ vậy không cần tai bích, van vẫn được kết nối kín khít.

Phần thân van được đúc từ những dòng vật liệu phổ biến là gang, inox, thép, nhựa.

Bộ truyền động khí nén: Bộ truyền động khí nén được cấu tạo bởi nhiều chi tiết được bao bọc bên ngoài bởi một hộp được thiết kế bằng vật liệu hợp kim nhôm. Bộ truyền động khí nén thì được sản xuất thành hai loại là bộ truyền động khí nén tác động đơn và bộ truyền động khí nén tác động kép. Để hiểu rõ hơn về cấu tạo cũng như bộ truyền động khí nén của van, tìm hiểu thêm tại đây.

Bộ phận tay quay: Bộ phận tay quay này bao gồm hai bộ phận chính là bộ phận hộp số bánh răng để trợ lực giúp đóng mở nhẹ nhàng khi vận hành và bộ phận tay quay.

Những điểm cần lưu ý khi sử dụng van bướm điều khiển khí nén tay quay

Sản phẩm van bướm điều khiển khí nén tay quay được thiết kế với 2 bộ phận điều khiển, bộ phận điều khiển khí nén và bộ phận tay quay.

Thiết kế của dòng van này có sự khác biệt so với các dòng van điều khiển điện có tay quay. Các dòng van điều khiển điện tay quay thường được thiết kế với bộ phận tay quay tích hợp cùng với bộ truyền động điện. Còn dòng van điều khiển khí nén tay quay thì bộ phận tay quay thường được thiết kế riêng biệt, thiết kế tách rời có thể tháo rời lắp với các van khác.

Đối với các ứng dụng cần vận hành thường xuyên thì nên lựa chọn dòng sản phẩm này để đảm bảo có thể vận hành van dễ dàng bằng tay trong những trường hợp cần thiết.

Dòng van này có kích thước lớn hơn so với các sản phẩm van bướm khí nén thông thường nên cần lưu ý đến vị trí lắp đặt của van đảm bảo sao cho vị trí lắp đặt của van vẫn có thể dễ dàng tiếp cận được.
