Van bướm xi măng điều khiển khí nén

360.000( Đã có VAT )
Thị trường: 380.000
Tiết kiệm: 20.000 (5%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
Mã: 10049 Danh mục:
Hỗ trợ trực tuyến
Viva cam kết
  • Hàng chính hãng 100%
  • Giá rẻ nhất thị trường
  • Giao hàng toàn quốc

Cập nhật lần cuối vào ngày 28/05/2024 lúc 04:03 chiều

Van bướm xi măng điều khiển khí nén là gì?

Van bướm xi măng điều khiển khí nén được ứng dụng trong những hệ thống silo xi măng, nguyên vật liệu, bột…để hiểu rõ hơn về dòng van bướm xi măng điều khiển khí nén trước hết ta cần tìm hiểu van bướm xi măng là gì?

Van bướm xi măng hay còn được gọi là van bướm silo, nó được lắp đặt cùng với các silo, các thùng chứa, thùng trộn, bồn chứa các loại môi chất đó là xi măng, bột, đá, cát…Với đặc trưng các dòng môi chất này là chất rắn, đặc cho nên cấu tạo của dòng van này có phần khác biệt so với các dòng van khác.

Loại van bướm khí nén này được thiết kế đặc biệt có thể không có gioăng làm kín, vì các môi chất đi qua van này rắn nên dễ gây rách gioăng và bề mặt của đĩa van với độ nhẵn cao tránh tình trạng môi chất bám vào bề mặt đĩa, và cũng dễ cho quá trình vệ sinh hơn.

Van bướm xi măng điều khiển khí nén là một van bướm van silo được điều khiển tự động với bộ điều khiển khí nén, được kết nối với xi lanh điều khiển khí nén sử dụng lực của khí nén để điều khiển van.

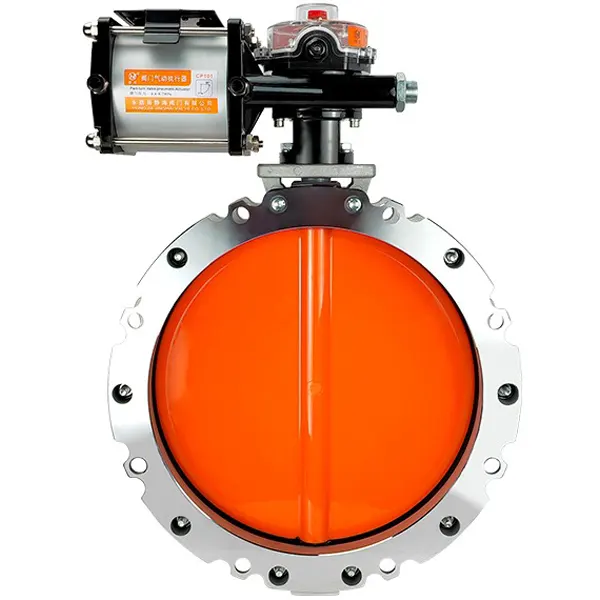

Van bướm xi măng điều khiển khí nén
Van bướm xi măng điều khiển khí nén

Thông số mô tả van bướm xi măng điều khiển khí nén

  • Kích thước van: DN100 – DN1000
  • Vật liệu thân van: Thép, inox, nhựa, gang
  • Vật liệu đĩa van: Thép, inox, nhựa, gang
  • Trục van: Thép, inox…
  • Gioăng làm kín: NBR, EPDM…
  • Kiểu kết nối: Mặt bích, Lug…
  • Phạm vi nhiệt độ: 0 độ C – 180 độ C
  • Phạm vi áp suất: PN16
  • Bộ truyền động: Bộ điều khiển khí nén, bộ xi lanh khí nén.
  • Môi trường ứng dụng: Xi măng, bột, cát….
  • Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc…
  • Bảo hành: 12 tháng.

Cấu tạo của van bướm xi măng điều khiển khí nén

Bao gồm hai bộ phận chính: Thân van bướm xi măng, bộ điều khiển khí nén.

Thân van: Với cấu tạo chi tiết gồm các bộ phận thân van, trục van, đĩa van, gioăng làm kín. Van được phân thành một số loại theo vật liệu cấu tạo là thép, nhựa, inox, gang.

Bộ điều khiển khí nén: Bộ điều khiển khí nén dùng cho dòng van này có hai loại, một loại là bộ điều khiển khí nén, loại thường được sử dụng nhiều hơn cho dòng van này là xi lanh khí nén với cấu tạo gồm các bộ phận như: piston, trục, các vòng đệm, cổng cấp khí nén, thân.

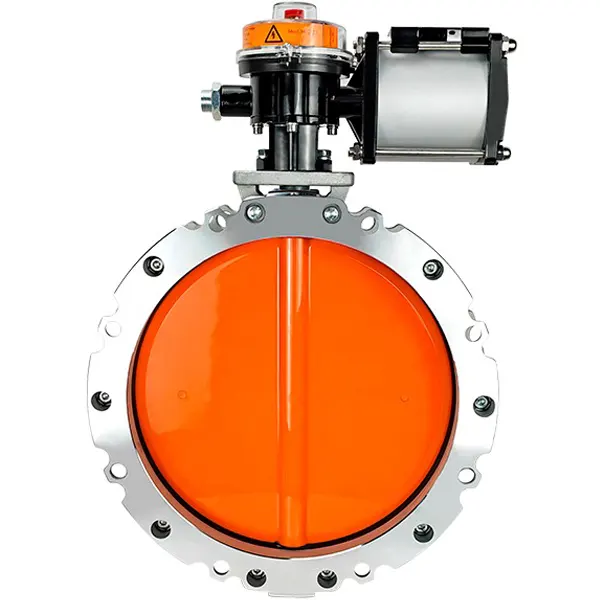

Cấu tạo van bướm xi măng điều khiển khí nén
Cấu tạo van bướm xi măng điều khiển khí nén

Nguyên lý hoạt động của van bướm xi măng điều khiển khí nén.

Van bướm xi măng điều khiển khí nén kết hợp cùng một bộ xi lanh khí nén, là một dạng của van bướm điều khiển khí nén tác động kép, nó dùng khí nén cấp vào cho cả chu trình đóng và mở, hoạt động như một xi lanh.

Khi khí nén được cấp vào một đầu, nó đẩy piston di chuyển làm tác động lên đĩa của van, lúc này van có thể được mở ra. Khi khí nén được cấp vào đầu còn lại bên kia, thì piston được đẩy ngược trở lại, tác động làm đĩa van đóng lại.

Ưu điểm của van bướm xi măng điều khiển khí nén

Van bướm xi măng điều khiển khí nén có độ bền tốt, dễ dàng bảo trì,

Dòng van này dễ dàng điều khiển, hoạt động tự động, không cần sức người, có thể điều khiển từ xa.

Dòng van này cho khả năng đóng mở nhanh chóng.

Van có thể lắp đặt với nhiều hướng khác nhau, tuy nhiên thông dụng nhất của dòng van này là lắp đặt nằm ngang dưới các silo.

Van được thiết kế đa dạng các vật liệu, đa dạng những kiểu kết nối.

Giá thành của dòng van này rẻ hơn so với dòng van điều khiển điện.

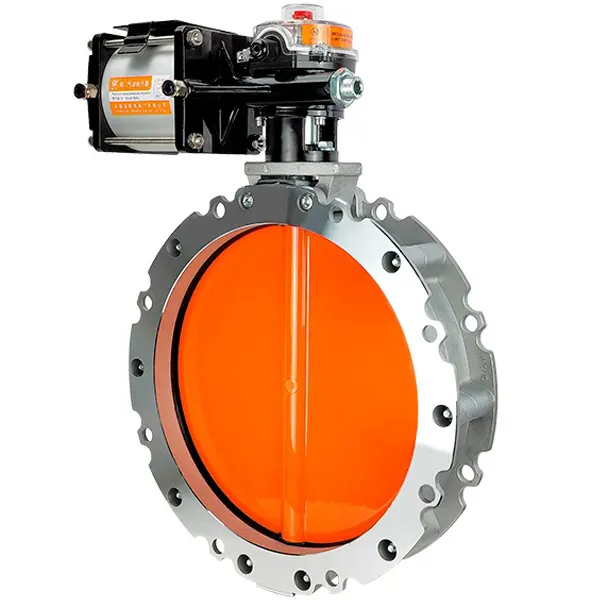

Ưu điểm của van bướm xi măng điều khiển khí nén
Ưu điểm của van bướm xi măng điều khiển khí nén

Ứng dụng của van bướm xi măng điều khiển khí nén

Van bướm xi măng điều khiển khí nén được ứng dụng chuyên dụng với các ứng dụng sau:

Ứng dụng trong sản xuất xi măng.

Ứng dụng trong các nhà máy thực phẩm, trong các silo trộn bột, silo sữa…

Ứng dụng trong sản xuất gạch đá.

Ứng dụng trong công nghiệp than, khoáng.

Ứng dụng trong các nhà máy sản xuất thức ăn chăn nuôi.

Ứng dụng trong các cơ sở chế biến cà phê, điều, ca cao, tiêu…

Ứng dụng trong chăn nuôi, trong các thiết bị cho bò, dê ăn.

Ứng dụng van bướm xi măng điều khiển khí nén
Ứng dụng van bướm xi măng điều khiển khí nén

Chức năng của van bướm xi măng điều khiển khí nén

Van bướm xi măng điều khiển khí nén là sản phẩm được sử dụng tại các hệ thống xi măng, hệ thống bột, hạt, các lưu chất loại chất rắn.

Các van này được sử dụng để vận chuyển các loại vật liệu, xi măng, bột, hạt… từ bể chứa, thùng chứa, silo đến bể chứa, bồn chứa sang dây chuyền xử lý hoặc ngược lại từ dây truyền xử lý sang bể chứa.

Dòng van này cho khả năng điều khiển hệ thống tự động, tại những hệ thống có rất nhiều thiết bị, đặc biệt là những hệ thống cần vận hành điều tiết vật liệu liên tục. Việc điều khiển các thiết bị này thủ công là rất vất vả và tốn nhiều công sức, sử dụng dòng van điều khiển khí nén giúp giải quyết được khó khăn đặt ra này.

Van bướm xi măng điều khiển khí nén
Van bướm xi măng điều khiển khí nén

Lắp đặt van bướm xi măng điều khiển khí nén

Tương tự như các sản phẩm van bướm điều khiển khí nén khác, dòng sản phẩm này khi lắp đặt cũng có một số điểm lưu ý chung như sau:

Điều cần cân nhắc đầu tiên là cần phải lựa chọn các sản phẩm thích hợp với hệ thống, những thông số cần xác định chính xác là kích thước, tiêu chuẩn kết nối, thống số nhiệt độ, áp suất làm việc, tiêu chuẩn của van…

Khi lắp đặt các van này về nguồn năng lượng sử dụng, nguồn năng lượng sử dụng của các van này đó là năng lượng khí nén.

Trước khi lắp đặt van vào hệ thống, kiểm tra trước tình trạng của van, kiểm tra các chi tiết, phụ kiện trong van, vận hành thử van xem tình trạng hoạt động của van có bình thường không.

Kiểm tra và loại bỏ các dị vật trong đường ống, trong van.

Lắp đặt van vào đường ống và kết nối van với nguồn năng lượng khí nén.

Lắp đặt van bướm xi măng điều khiển khí nén
Lắp đặt van bướm xi măng điều khiển khí nén

Xem thêm: Van bướm điều khiển khí nén chịu nhiệt độ cao
