Cập nhật lần cuối vào ngày 14/06/2024 lúc 11:25 sáng

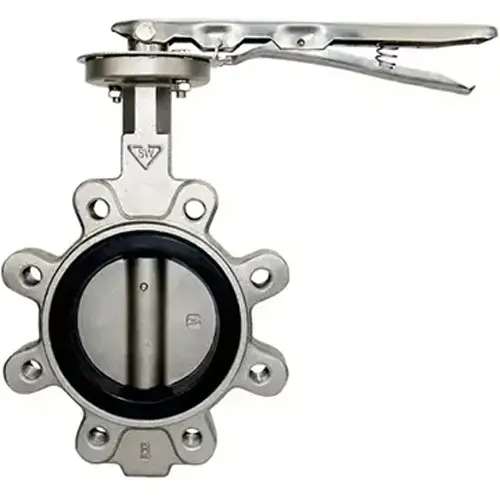

Van bướm inox Samwoo CLL-L là mã van bướm inox nối lug điều khiển tay gạt. Là một sản phẩm của thương hiệu Samwoo xuất xứ Hàn Quốc – thương hiệu chuyên sản xuất các loại van bướm. Mã van bướm Samwoo này có cấu trúc dạng đồng tâm, vật liệu thân inox SS304, SS316, kiểu kết nối lug, điều khiển bằng tay gạt. Chúng cho phép điều khiển dòng chất đáng tin cậy, với 10 góc độ điều khiển cố định.
Thông số kỹ thuật van bướm inox Samwoo CLL-L
Kích thước kết nối: DN40 – DN1200.
Vật liệu thân van: SS304, SS316.
Vật liệu đĩa: SS304, SS316.
Vật liệu đệm: NBR.
Kiểu điều khiển: Tay gạt.
Kiểu kết nối: Kết nối lug.
Tiêu chuẩn kết nối: DIN, BS, ANSI, JIS…
Nhiệt độ làm việc: -10 – 100 độ C.
Áp suất làm việc: 16 bar.
Thương hiệu: Samwoo.
Xuất xứ: Hàn Quốc.
Giải thích mã van bướm inox Samwoo CLL-L:
(1) Loại van: “CL” – “Center Lined Butterfly Valve”, thiết kế van dạng đồng tâm.
(2) Kiểu kết nối: “L” – “Lug”, kiểu kết nối vấu lug ren.
(3) Kiểu diều khiển: “L” – “Lever”, kiểu điều khiển bằng tay gạt.
Catalog van bướm inox Samwoo CLL-L:
Catalog van bướm inox Samwoo CLL-L
Đặc trưng nổi bật thiết kế van bướm inox Samwoo CLL-L
Thân inox chống ăn mòn: Cấu trúc thân van bướm inox Samwoo CLL-L mỏng gọn với khoảng cách hai đầu ngắn, tối ưu không gian vượt trội. Vật liệu thân đúc bằng inox, có hai mã SS304 và SS316, là loại vật liệu thép không gỉ austentinic chất lượng, độ bền, khả năng chống gỉ, chống ăn mòn vượt trội.
Vấu ren nối tiêu chuẩn: Vấu ren nối với kích thước tiêu chuẩn, mang lại khả năng kết nối chính xác. Các vấu ren cho phép kết nối chịu lực tốt, độ kín cao, nhỏ gọn, tối ưu không gian.
Gioăng làm kín NBR ép khuôn, bọc thân: Phần gioăng đệm làm kín được cấu trúc ép khuôn với độ chính xác, không có sai số nên tạo niêm phong kín, đáng tin cậy. Phần gioăng ép áp lực, bao bọc thân van, tạo bề mặt niêm phong với đĩa và với thân bên ngoài. Vật liệu gioăng là NBR, kháng dầu, chống ăn mòn, độ bền cao.
Đĩa SS304, SS316: Cấu trúc đĩa tròn dạng đồng tâm, được đúc bằng vật liệu inox chống gỉ SS304, SS316, hoàn thiện tốt, đánh bóng, mài nhẵn chống bám bẩn. Phần vành đĩa bên ngoài được bo viền, cho phép tiếp xúc không mài mòn.
Trục xuyên tâm inox không gỉ: Van bướm inox Samwoo CLL-L thiết kế trục xuyên tâm, là một trục thẳng xuyên suốt từ cơ chế tay gạt thẳng xuống đáy van. Trục bằng vật liệu inox (SS410, SS304, SS316), chắc chắn, chịu lực, điều khiển tốt.
Tay gạt mỏ vịt inox: Tay gạt điều khiển đóng mở dạng mỏ vịt, thiết kế cơ chế tự khóa đơn giản, cho phép cố định van bướm inox Samwoo CLL-L đóng mở ở một vị trí, tránh trượt.
Đĩa định vị 10 vị trí inox không gỉ: Đĩa định vị mỏng bằng thép không gỉ, thiết kế đĩa 10 vị trí, thuận tiện cho việc điều khiển, khóa van ở 10 vị trí, góc độ khác nhau.
Van bướm inox nối lug tay gạt Samwoo
Ưu điểm nổi bật van bướm inox Samwoo CLL-L
Có thể thay thế cơ chế truyền động: Nhờ thiết kế cơ chế giá nối truyền động tiêu chuẩn ISO 5211, tay gạt điều khiển van bướm inox Samwoo CLL-L có thể tháo rời được, trục nối tiêu chuẩn, khả năng thay thế các loại bộ truyền động khác như tay quay, truyền động điện, truyền động khí nén tiện lợi.
Khả năng kết nối đáng tin cậy: Với thiết kế vấu lug tiêu chuẩn, độ chính xác tuyệt đối, cho phép kết nối bền bỉ, chịu lực, không rò rỉ, độ tin cậy cao.
Chống trượt, chống sai lệch trong điều khiển: Với cơ chế tự động khóa đơn giản của tay gạt mỏ vịt. Vị trí điều khiển của van bướm inox Samwoo CLL-L được cố định, tránh tình trạng trượt do các tác động áp suất dòng chất trong van hoặc tác động bên ngoài.
Momen xoắn vận hành nhỏ: Thiết kế đĩa bo viền tròn chống kẹt, và gioăng làm kín có bề mặt lượn sóng cosine, giúp việc đóng mở trơn tru, nhẹ nhàng hơn, momen xoắn vận hành nhỏ.
Đóng kín, không rò rỉ: Gioăng làm kín độ chính xác cao cung cấp một niêm phong kín đáng tin cậy, van đóng kín hoàn toàn, không rò rỉ.
Dễ dàng theo dõi vị trí đóng mở hiện tại: Đĩa định vị có các thông số trên bề mặt, cho phép tiện lợi theo dõi vị trí đóng mở hiện tại của van, giúp công việc kiểm soát hệ thống chính xác.
Tối ưu không gian: Van bướm inox Samwoo CLL-L cấu trúc nhỏ gọn, khoảng cách hai đầu van ngắn, kiểu điều khiển đơn giản, nhỏ gọn, nên không chiếm nhiều không gian, có thể lắp đặt trong các hệ thống có không gian hạn chế.
Hiệu quả kinh tế: Giá van bướm inox Samwoo CLL-L rẻ so với các mã van nối bích và cũng rẻ hơn so với các thương hiệu cùng phân khúc khác trên thị trường. Bên cạnh đó, chất lượng vượt trội, hạn chế bảo dưỡng, bảo trì nên hiệu quả kinh tế cao, tối ưu chi phí.
Điều khiển đơn giản: Kiểu điều khiển tay gạt đơn giản, cho phép vận hành dễ dàng.
Lắp đặt được ở mọi vị trí: Bạn có thể lắp đặt chúng ở mọi vị trí trong hệ thống.
Không cần sử dụng thêm gioăng đệm: Thiết kế gioăng làm kín đặc biệt, bọc kín hoàn toàn thân trong và bề mặt tiếp xúc bên ngoài, nên không cần thiết phải sử dụng thêm các gioăng làm kín bên ngoài mà vẫn đảm bảo độ kín, không rò rỉ.
Van bướm inox nối lug tay gạt Samwoo CLL-L
