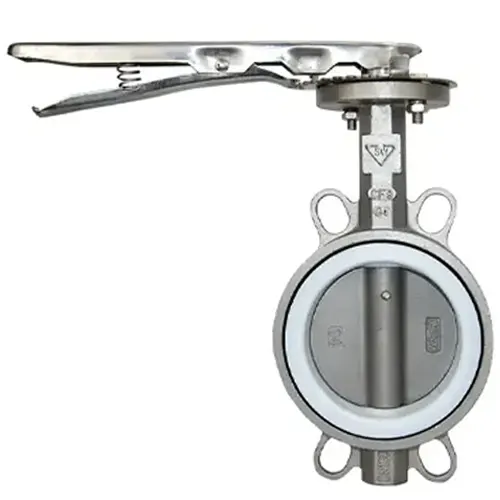

Van bướm inox Samwoo CLW-L là một trong những sản phẩm chủ đạo của thương hiệu Samwoo Hàn Quốc. Mã van bướm Samwoo này thuộc mã van cơ, điều khiển bằng tay thông qua bộ phận tay gạt, cấu trúc van đồng tâm, vật liệu thân inox 304, inox 316, kiểu kết nối wafer đa tiêu chuẩn.
Thông số kỹ thuật van bướm Samwoo CLW-L
Kích thước kết nối: DN40 – DN1200.
Kiểu kết nối: Kết nối kẹp bích wafer.
Tiêu chuẩn kết nối: DIN, ANSI, BS, JIS…
Kiểu điều khiển: Tay gạt.
Vật liệu cấu thân: SS304, SS316.
Vật liệu đĩa: SS304, SS316.
Vật liệu gioăng: PTFE.
Nhiệt độ làm việc: -10 – 100 độ C.
Áp suất làm việc: 16 bar.
Thương hiệu: Samwoo.
Xuất xứ: Hàn Quốc.
Giải thích mã van bướm inox Samwoo CLW-L:
(1) Mã loại van: “CL” – thuộc series van bướm đồng tâm của Samwoo (Center Lined Butterfly Valve).
(2) Mã kiểu kết nối: “W” – kiểu kết nối wafer, kết nối kẹp không mặt bích.
(3) Mã kiểu điều khiển: “L” – Lever, kiểu điều khiển tay gạt.
Catalog van bướm inox Samwoo CLW-L:
Catalog van bướm inox Samwoo CLW-L
Các mã van bướm inox Samwoo CLW-L
Van bướm inox nối wafer trục đơn:
Thiết kế trục điều khiển dạng trục đơn, một trục thẳng xuyên suốt từ đầu nối bộ truyền động đến tận đáy van. Loại van trục đơn này vững chắc, đơn giản, đáng tin cậy trong hoạt động.
Van bướm inox nối wafer trục đôi:
Thiết kế trục điều khiển dạng trục đôi (double stem), trục được thiết kế hai mảnh với hai phần trục trên và trục dưới tách biệt, cung cấp tính linh hoạt cao, bảo trì dễ dàng, điều khiển nhẹ nhàng.
Van bướm trục đơn, van bướm trục đôi
Đặc điểm cấu trúc van bướm inox Samwoo CLW-L
Thân van inox cấu trúc nhỏ gọn: Phần thân van bướm inox Samwoo CLW-L được cấu trúc bằng vật liệu inox, chiều dày thân tối ưu, nhỏ gọn, tối ưu không gian, giảm vật liệu, giảm chi phí.
Đĩa inox chống mài mòn: Thiết kế đĩa tròn bằng vật liệu inox, đĩa được bo viền hình cầu tại các cạnh tiếp xúc với đệm, giúp chống mài mòn đệm, đóng mở trơn tru, nhẹ nhàng.
Gioăng NBR lót PTFE: Gioăng làm kín bằng vật liệu NBR lót PTFE đảm bảo chống ăn mòn, kháng hóa chất, chống rách, chống mài mòn mà vẫn đảm bảo độ đàn hồi tốt, cho phép điều khiển nhẹ nhàng. Thiết kế gioăng có bề mặt dạng sóng cosine.
Kết nối wafer, tai bích lớn: Các tai bích wafer trên thân được thiết kế kích thước lớn, tai bích đúc liền, dày dặn, chống ứng suất. Tai bích được cấu trúc bằng vật liệu inox, thường cùng mác thép với thân.
Thiết kế hai loại trục: Trục bằng inox thiết kế hai loại trục đơn và trục đôi.
Tay gạt điều khiển dạng mỏ vịt: Van bướm inox Samwoo CLW-L cói kiểu điều khiển dạng tay gạt mỏ vịt, cơ chế điều khiển đơn giản, cùng chức năng khóa tự động, tiện lợi, bảo vệ an toàn, chống trượt.
Đĩa định vị 10 vị trí: Thiết kế đĩa định vị 10 vị trí, thiết kế đơn giản, chức năng lại rất tối ưu.
Van bướm inox nối wafer tay gạt Samwoo
Đặc trưng nổi bật van bướm inox Samwoo CLW-L
Chống ăn mòn, kháng hóa chất: Cấu trúc vật liệu chống ăn mòn, vật liệu thân, đĩa inox 304, inox 316, vật liệu gioăng PTFE, cung cấp khả năng chống ăn mòn tuyệt vời, kháng hóa chất, chống gỉ, tương thích tốt với các chất ăn mòn.
Chất lượng vượt trội, tuổi thọ dài: Van bướm inox Samwoo CLW-L thiết kế tiêu chuẩn, đảm bảo chất lượng, chắc chắn, tuổi thọ dài.
Tối ưu không gian với thiết kế nhỏ gọn: Cấu trúc của mã van bướm inox Samwoo CLW-L này rất nhỏ gọn, giúp tối ưu không gian, khả năng phù hợp với nhiều hệ thống.
Đóng mở nhẹ nhàng, momen xoắn thấp: Cấu trúc đĩa, gioăng, trục tối ưu, hướng đến việc đóng mở nhẹ nhàng, momen xoắn nhỏ hơn, tiết kiệm sức lực, có thể điều khiển các van lớn bằng tay dễ dàng.
Kết nối tiện lợi, đa tiêu chuẩn: Kiểu kết nối đa tiêu chuẩn, van có thể phù hợp và tương thích với bất kì loại bích nào. Lắp đặt chính xác với mọi hệ thống, tính ứng dụng da dạng.
Điều khiển đơn giản, tiện lợi: Kiểu điều khiển bằng tay gạt đơn giản, điều khiển bằng tay, không cần phải thiết kế hệ thống phức tạp.
Khóa vị trí, cố định lưu lượng: Van bướm inox Samwoo CLW-L cho phép khóa vị trí cố định ở 10 góc độ khác nhau, điều khiển lưu lượng qua van khác nhau.
Giá rẻ: Giá van bướm inox Samwoo CLW-L rẻ, tiết kiệm chi phí đầu tư.
Van bướm inox nối wafer tay gạt SW
