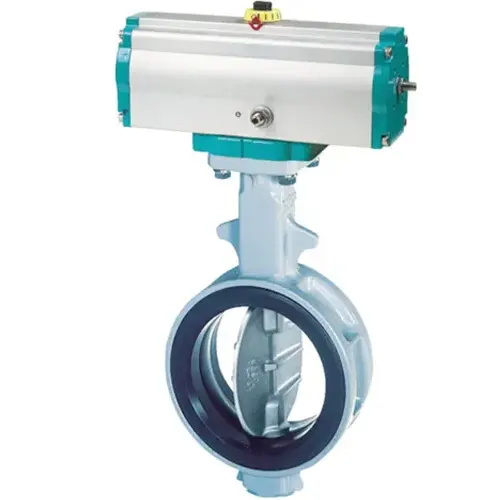

Van bướm khí nén Tomoe 700G-7E là một thiết bị sử dụng để điều khiển dòng chất trong hệ thống ống một cách tự động bằng cách sử dụng nguồn năng lượng khí nén. Đây là sản phẩm van bướm Tomoe nguồn gốc xuất xứ Nhật Bản. Cấu trúc là van bướm gang điều khiển bằng xi lanh khí nén tác động kép, kết nối kẹp wafer. Sản phẩm này mang lại nhiều ưu điểm về cấu trúc nhỏ gọn cũng như hiệu suất hoạt động mạnh mẽ, tự động, điều khiển chính xác và đáng tin cậy. Vì vậy, hiện nay, chúng là một trong những sản phẩm rất được tin dùng trên toàn thế giới.
Thông số kỹ thuật van bướm khí nén Tomoe 700G-7E
Model: 700G-7E.
Kích thước kết nối: DN40 – DN350.
Vật liệu cấu tạo thân: FC450, FC250.
Vật liệu cấu tạo đĩa: SCS13, SCS14, PPS, FCD 450.
Vật liệu trục: SUS420J2 / SUS 392 J1.
Vật liệu gioăng: NBR, EPDM.
Nhiệt độ làm việc: NBR = -10 – 80 độ C, EPDM = -20 – 120 độ C.
Áp suất làm việc: 1.0Mpa.
Kiểu điều khiển: Điều khiển khí nén.
Hoạt động: Tác động kép.
Áp suất khí nén: 0.4 – 0.7Mpa.
Thương hiệu: Tomoe.
Xuất xứ: Nhật Bản.
Catalog van bướm khí nén Tomoe 700G-7E:
Catalog van bướm khí nén Tomoe 700G-7E
Đặc trưng cấu trúc van bướm khí nén Tomoe 700G-7E
Cơ chế truyền động khí nén tác động kép 7E:
Xi lanh T-Dynamo bản cải tiến của T-matic: Một phiên bản xi lanh khí nén tác động kép mới ra đời của Tomoe được tích hợp trong sản phẩm van bướm khí nén Tomoe 700G-7E. Là bản cải tiến của T-matic, do đó chúng sẽ có những đặc điểm cấu trúc tương tự. Song có nhiều điểm cải thiện hơn giúp hiệu suất hoạt động tối ưu.
Thời gian đóng mở tối ưu: Thời gian đóng mở của xi lanh 7E rất nhanh. Từng kích thước sẽ có thời gian đóng mở khác nhau, từ 1 giây đến 25 giây. Thời gian đóng mở cũng có thể tùy thuộc vào áp suất khí nén trong hệ thống của bạn.
Momen xoắn vận hành mạnh mẽ: Xi lanh T-Dynamo của van bướm khí nén Tomoe 700G-7E có hiệu suất hoạt động mạnh mẽ, với mô men xoắn vận hành cao. Yêu cầu về momen xoắn của từng kích thước sẽ có sự khác biệt. Tuy nhiên, bạn có thể yên tâm vì nhà máy đã tính toán và thiết kế sẵn xi lanh phù hợp với từng kích thước. Mô men xoắn của xi lanh từ 35N.m – 750N.m.
Nhỏ gọn và nhẹ: Một điểm mới của xi lanh T-Dynamo được cải tiến là kích thước. Kích thước được tối ưu nhỏ gọn hơn. Tiện ích và tối ưu về không gian lắp đặt, rất phù hợp với các ứng dụng có không gian hạn chế. Cấu trúc nhỏ gọn, nhưng bạn có thể hoàn toàn yên tâm về hiệu suất và công suất hoạt động mạnh mẽ.
Cố định bằng giá đỡ tiêu chuẩn: Xi lanh được lắp đặt cùng với van thông qua giá đỡ, đảm bảo kết nối chắc chắn, ổn định, chống xê dịch. Giá đỡ được thiết kế theo tiêu chuẩn ISO 5211, khả năng bảo trì, thay thế tiện lợi, tối ưu.
Hai cổng cấp khí nén: Đối với sản phẩm xi lanh khí nén T-Dynamo 7E của Tomoe, hai cổng cấp khí nén của chúng nằm ở bên hông, khá khác biệt với các sản phẩm xi lanh phổ biến hiện tại trên thị trường. Cổng cấp khí nén ren nối 1/4 tiêu chuẩn NPT.
Vỏ bộ truyền động bằng thép hợp kim: Cấu trúc vỏ bao bọc bên ngoài xi lanh được thiết kế rất tinh tế, làm từ vật liệu hợp kim thép chịu lực, đảm bảo xi lanh bền bỉ, chắc chắn, chống chịu được tác động ngoại lực.
Cho phép tích hợp với các thiết bị khác: Thiết kế theo tiêu chuẩn, cho phép chúng có thể tích hợp cùng với một số thiết bị liên quan khác như van điện từ, limit switch một cách dễ dàng.
Cấu trúc thân van gang 700G:
Thân van bằng gang FC: Cấu trúc thân van bướm khí nén Tomoe 700G-7E đúc nguyên khối từ vật liệu gang FCD450, FC250 nên rất chắc chắn, được hoàn thiện tốt, bề mặt mịn, loại bỏ hoàn toàn tình trạng rỗ khí. Bề mặt được phủ lớp sơn bảo vệ bằng epoxy màu xám N7. Chất lượng thân van tuyệt vời, rất đáng tin cậy.
Thiết kế đĩa tối ưu mỏng nhẹ: Cấu trúc đĩa của mã van bướm khí nén Tomoe 700G-7E mỏng nhẹ, độ dày thấp và có phần sườn gia cố để đảm bảo độ bền. Nên phần đĩa sẽ gọn nhẹ hơn, tránh ảnh hưởng đến áp suất dòng chất chảy qua.
Kết nối wafer không tai bích: Kết nối có ưu thế nhỏ gọn, tiện lợi trong lắp đặt và vẫn đảm bảo độ chính xác, ngăn chặn rò rỉ tuyệt đối.
Gioăng làm kín NBR, EPDM cấu trúc tối ưu: Thiết kế phần gioăng có điểm cải tiến đặc biệt về cấu trúc bề mặt. Phần gioăng được đúc với kích thước chuẩn xác, cho phép kín và khớp tuyệt đối với thân, gioăng hoàn toàn có thể tháo rời. Bề mặt gioăng được thiết kế theo dạng gợn sóng cosine, đảm bảo hiệu suất làm kín tối ưu đặc biệt giúp giảm momen xoắn trong vận hành.
Thiết kế cổ dài cách nhiệt với xi lanh: Một vấn đề thường gặp phải khi khách hàng sử dụng van cho nhiệt độ cao là tình trạng truyền nhiệt lưu chất đến cơ chế truyền động, điều này gây ảnh hưởng đến các chi tiết trong xi lanh. Hiểu điểm hạn chế này, cấu trúc của van bướm khí nén Tomoe 700G-7E được thiết kế cổ dài hơn, ngăn chặn sự truyền nhiệt từ lưu chất đến xi lanh.
Bích nối tiêu chuẩn ISO 5211: Giá được thiết kế tiêu chuẩn ISO 5211 cho phép lắp đặt chính xác, cũng như đảm bảo khả năng thay thế tiện lợi để tối ưu chi phí về sau.
Sản phẩm van bướm khí nén Tomoe 700G-7E
Vì sao nên chọn van bướm khí nén Tomoe 700G-7E
Van bướm khí nén Tomoe 700G-7E giúp tối ưu quá trình điều khiển và kiểm soát hệ thống nhờ thiết kế khả năng điều khiển tự động của van, khả năng tích hợp van với tín hiệu điện điều khiển tự động, theo dõi từ xa, điều khiển từ xa.
Công việc vận hành van trong hệ thống của bạn sẽ trở nên dễ dàng hơn rất nhiều, tiết kiệm nhân công lao động, nhân công vận hành, tiết kiệm chi phí đầu tư vào nhân công.
Thiết kế van bướm khí nén Tomoe 700G-7E tối ưu, hạn chế được công việc bảo dưỡng và bảo trì của van, cùng với cấu trúc đơn giản, việc bảo trì được đơn giản hóa, không yêu cầu kỹ thuật cao.
Chất lượng sản phẩm tuyệt vời, đảm bảo tuổi thọ của van lâu dài, thời hạn sử dụng có thể lên đến hàng chục năm nếu được bảo dưỡng, bảo trì đúng cách.
Thiết kế đơn giản, lắp đặt rất dễ dàng.
Van bướm gang khí nén Tomoe 700G-7E
Mua van bướm khí nén Tomoe 700G-7E tại Viva
Đảm bảo chất lượng tuyệt đối, sản phẩm sẽ được kiểm tra kĩ càng trước khi xuất kho.
Cam kết chính hãng 100%, cung cấp đầy đủ giấy tờ và các loại chứng chỉ liên quan.
