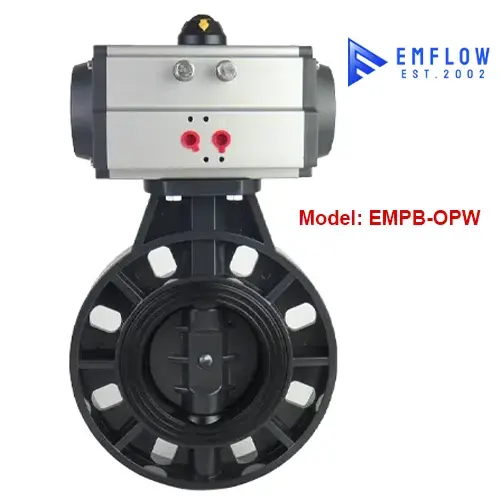

Giới thiệu Van bướm khí nén EMPB-OPW
Van bướm nhựa điều khiển khí nén EMPB-OPW là sản phẩm của thương hiệu EM-Flow (Đài Loan). Van được chế tạo từ vật liệu nhựa chất lượng cao (UPVC, CPVC) kết hợp với gioăng làm kín (EPDM, NBR) và hoạt động bằng bộ truyền động khí nén tác động kép. Loại van này chuyên dùng trong các ngành công nghiệp như hóa chất, xử lý nước (bao gồm nước sạch, nước uống), nhờ khả năng kiểm soát đóng/mở dòng chảy nhanh chóng, chính xác và đáng tin cậy.
Model van bướm khí nén EM-Flow EMPB-OPW cung cấp các thông tin cơ bản về đặc điểm của van thông qua các ký hiệu sau:
EM: Thương hiệu sản xuất (EM-Flow).
P: Kiểu điều khiển bằng khí nén (Pneumatic).
B: Loại van bướm (Butterfly).
O: Chức năng điều khiển đóng/mở (ON/OFF).
P: Vật liệu cấu tạo bằng nhựa (Plastic), cụ thể là UPVC hoặc CPVC.
W: Kiểu kết nối dạng kẹp bích (Wafer). Như vậy, mã EMPB-OPW mô tả một van bướm nhựa (UPVC/CPVC) của EM-Flow, điều khiển bằng khí nén tác động đóng/mở và có kiểu kết nối wafer.
Thông số model van bướm khí nén EM-Flow EMPB-OPW

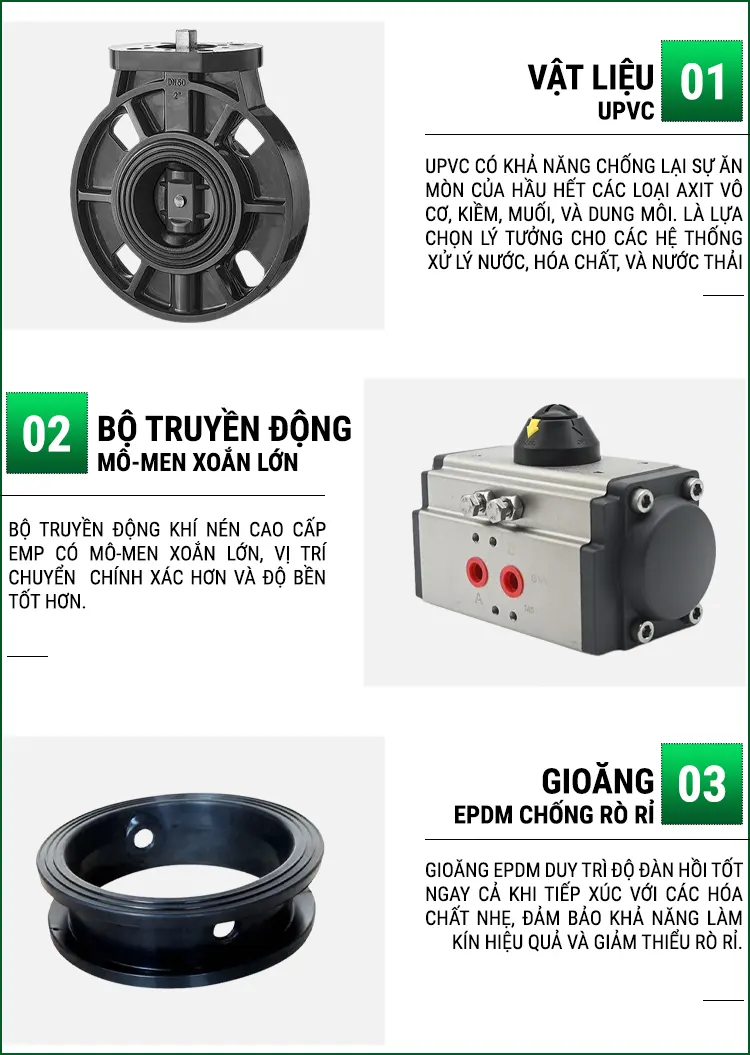

Thiết kế của van bướm khí nén EM-Flow EMPB-OPW
Van bướm điều khiển khí nén EM-Flow EMPB-OPW được thiết kế với các bộ phận cấu thành tối ưu, đảm bảo hiệu suất hoạt động bền bỉ và đáng tin cậy:
Vỏ bảo vệ bộ truyền động bằng Hợp kim Nhôm Anode hóa: Vỏ đúc từ hợp kim nhôm bền chắc và được xử lý anode hóa để tăng cường độ cứng, chống ăn mòn và chịu lực tốt. Cấu trúc này bảo vệ hiệu quả bộ truyền động khí nén khỏi các tác động môi trường và ngoại lực, đảm bảo độ bền cơ học cao.
Chỉ báo vị trí trực quan: Một núm nhựa ABS với mũi tên màu vàng được gắn trên đỉnh bộ truyền động. Chi tiết đơn giản này giúp người vận hành dễ dàng quan sát và xác định chính xác trạng thái đóng/mở hiện tại của van cũng như hướng của đĩa van.
Trục bánh răng thép hợp kim bền chắc: Trục bánh răng (pinion shaft) bên trong bộ truyền động được chế tạo từ thép hợp kim chất lượng cao và mạ Niken để tăng độ cứng và khả năng chống gỉ. Thiết kế trục có độ chính xác cao, truyền động ăn khớp hoàn hảo với piston, đảm bảo chuyển động đóng mở van mượt mà và chính xác.
Cơ chế Piston kép hiệu quả: Bộ truyền động sử dụng cấu trúc hai piston bằng hợp kim nhôm đúc, bố trí đối diện nhau. Cơ chế piston kép này tạo ra lực truyền động cân bằng và mạnh mẽ, giúp van vận hành ổn định và đáng tin cậy trong suốt quá trình đóng/mở. Vật liệu nhôm đúc cũng góp phần giảm trọng lượng của bộ truyền động.
Thân van bằng Nhựa UPVC/CPVC kháng hóa chất: Thân van được làm từ vật liệu nhựa UPVC hoặc CPVC có trọng lượng nhẹ, cấu trúc nhỏ gọn nhưng vô cùng bền bỉ. Các loại nhựa này nổi tiếng với khả năng kháng hóa chất tuyệt vời, chống ăn mòn, oxy hóa và không bị gỉ sét, phù hợp với nhiều môi chất khắc nghiệt.
Gioăng làm kín EPDM/NBR tối ưu: Gioăng làm kín có cấu trúc đặc biệt với các gờ lượn sóng, giúp cố định gioăng chắc chắn và chống trượt hiệu quả khi van được lắp đặt theo kiểu kẹp bích (Wafer). Vật liệu gioăng EPDM hoặc NBR đảm bảo độ kín khít cao, chống ăn mòn và mài mòn, ngăn chặn rò rỉ lưu chất.
Đĩa van UPVC/CPVC chống kẹt: Đĩa van cũng được chế tạo từ nhựa UPVC hoặc CPVC và có thiết kế đặc biệt nhằm giảm thiểu tối đa khả năng bị kẹt trong quá trình hoạt động. Đồng thời, thiết kế này cũng đảm bảo đĩa van tạo được độ kín khít cao khi ở vị trí đóng.
Trục van Inox chống gỉ: Trục van (valve stem) được làm từ vật liệu Inox (thép không gỉ) có độ bền cơ học cao và khả năng chống gỉ tuyệt vời. Cấu trúc trục chắc chắn, chịu lực tốt, đảm bảo truyền động chính xác từ bộ truyền động khí nén tới đĩa van, mang lại sự ổn định cho toàn bộ cơ chế đóng mở.
Mặt bích kết nối tiêu chuẩn ISO 5211/DIN3337: Mặt bích trên đỉnh thân van để lắp đặt bộ truyền động khí nén được thiết kế tuân thủ các tiêu chuẩn quốc tế ISO 5211 và DIN3337. Điều này giúp đảm bảo sự tương thích với các loại bộ truyền động khác, việc lắp đặt trở nên dễ dàng, nhanh chóng và kết nối giữa thân van với bộ truyền động luôn chắc chắn, giảm thiểu rung chấn khi van hoạt động.

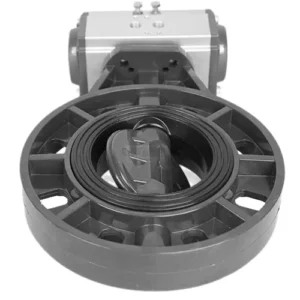

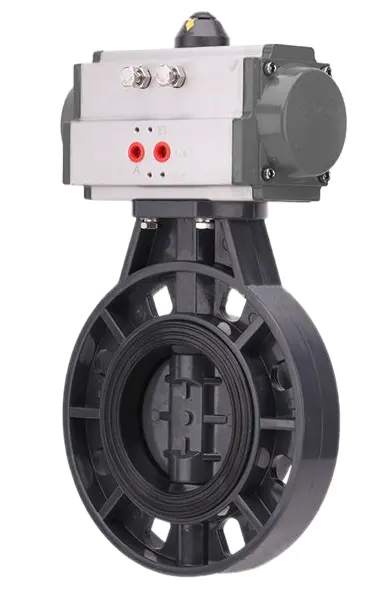

Sản phẩm van bướm khí nén EM-Flow EMPB-OPW
Đặc điểm nổi bật van bướm khí nén EMPB-OPW
Chống ăn mòn và kháng hóa chất: Van được chế tạo từ các vật liệu (như gioăng làm kín, thân van, đĩa van) có khả năng chống ăn mòn và kháng hóa chất vượt trội. Đảm bảo van hoạt động bền bỉ và đáng tin cậy ngay cả trong các môi trường chứa hóa chất hoặc có tính ăn mòn cao.
Thiết kế nhỏ gọn, trọng lượng nhẹ: Với cấu trúc mỏng, nhẹ và vật liệu tối ưu, van có kích thước tổng thể rất nhỏ gọn. Điều này giúp việc vận chuyển, lắp đặt và xử lý van tại công trường trở nên dễ dàng và thuận tiện hơn nhiều.
Vận hành trơn tru, chống kẹt: Cơ chế đóng mở của van được thiết kế đặc biệt để hoạt động nhẹ nhàng, mượt mà. Giúp ngăn ngừa hiệu quả tình trạng kẹt van trong suốt quá trình điều khiển dòng chảy.
Độ kín khít tối ưu: Van được trang bị hệ thống làm kín đáng tin cậy. Đảm bảo khả năng đóng kín hoàn hảo, ngăn chặn tuyệt đối tình trạng rò rỉ môi chất.
Dễ dàng thay thế và bảo trì nhờ thiết kế tiêu chuẩn: Van có tiêu chuẩn kết nối giá đỡ bộ truyền động (kiểu ISO 5211/DIN3337) và kết nối mặt bích tiêu chuẩn. Nhờ đó, việc lắp đặt, thay thế bộ truyền động khí nén (xi lanh khí) hoặc toàn bộ van trở nên nhanh chóng. Đồng thời, việc tháo lắp để bảo dưỡng, bảo trì cũng rất đơn giản và thuận tiện.
Chống cháy nổ (Chứng nhận ATEX Ex): Van có ký hiệu Ex và được cấp chứng nhận ATEX. Điều này khẳng định van đáp ứng các yêu cầu nghiêm ngặt về an toàn, cho phép sử dụng an toàn trong các khu vực có nguy cơ cháy nổ cao.
Đạt chuẩn Châu Âu (Chứng nhận CE): Sản phẩm có chứng nhận CE, chứng minh van đáp ứng các tiêu chuẩn an toàn và chất lượng khắt khe của thị trường Châu Âu. Mang lại sự yên tâm về chất lượng và độ tin cậy của sản phẩm khi đưa vào sử dụng.
An toàn thiết bị áp lực (Chỉ thị PED): Van được chứng nhận PED (Pressure Equipment Directive – Chỉ thị về Thiết bị áp lực). Điều này đảm bảo van tuân thủ các quy định an toàn cho thiết bị làm việc dưới áp lực. Áp lực hoạt động tối đa và các thông số liên quan được đánh giá và chứng nhận rõ ràng.
